Меры безопасности при погрузочно-разгрузочных работах, транспортировке, хранении
• Правила безопасности при монтаже оборудования
1) ) На месте установки необходимо организовать хорошую вентиляцию (двери и окна открыты).
2) ) Открытое пламя или источники тепла (в том числе сварочные аппараты, сигареты, духовые шкафы), температура которых превышает 548°С, рядом
с кондиционером, заправленным воспламеняющимся хладагентом,применять нельзя.
3) ) Необходимо предусмотреть меры защиты от электростатических разрядов, например, использовать одежду из хлопка и хлопчатобумаж-ные
перчатки.
4) ) Монтажная позиция выбирается с учетом удобства установки и обслуживания блока. Оборудование нельзя размещать рядом с источни-ками тепла,
легковоспламеняющимися и огнеопасными средами.
5) ) При утечке хладагента из внутреннего блока во время монтаж вентиль наружного блока должен быть незамедлительно закрыт, окна -открыты, а весь
персонал - эвакуирован. После обнаружения места утечки необходимо проверить содержание хладагента в помещении. Дальнейшие работы нельзя
выполнять, пока концентрация рабочего вещества в помещении не снизится до безопасного уровня.
6) ) В случае повреждения оборудование необходимо доставить к м ту обслуживания. Выполнять пайку трубопроводов хладагента на территории
потребителя нельзя.
7) ) На входе/выходе воздуха из внутреннего и наружного блоков должно быть никаких препятствий. Следует избегать размещения электроприборов,
автоматических выключателей, розеток, ценных вещей и источников высокой температуры в непосредственной близости от внутреннего блока.

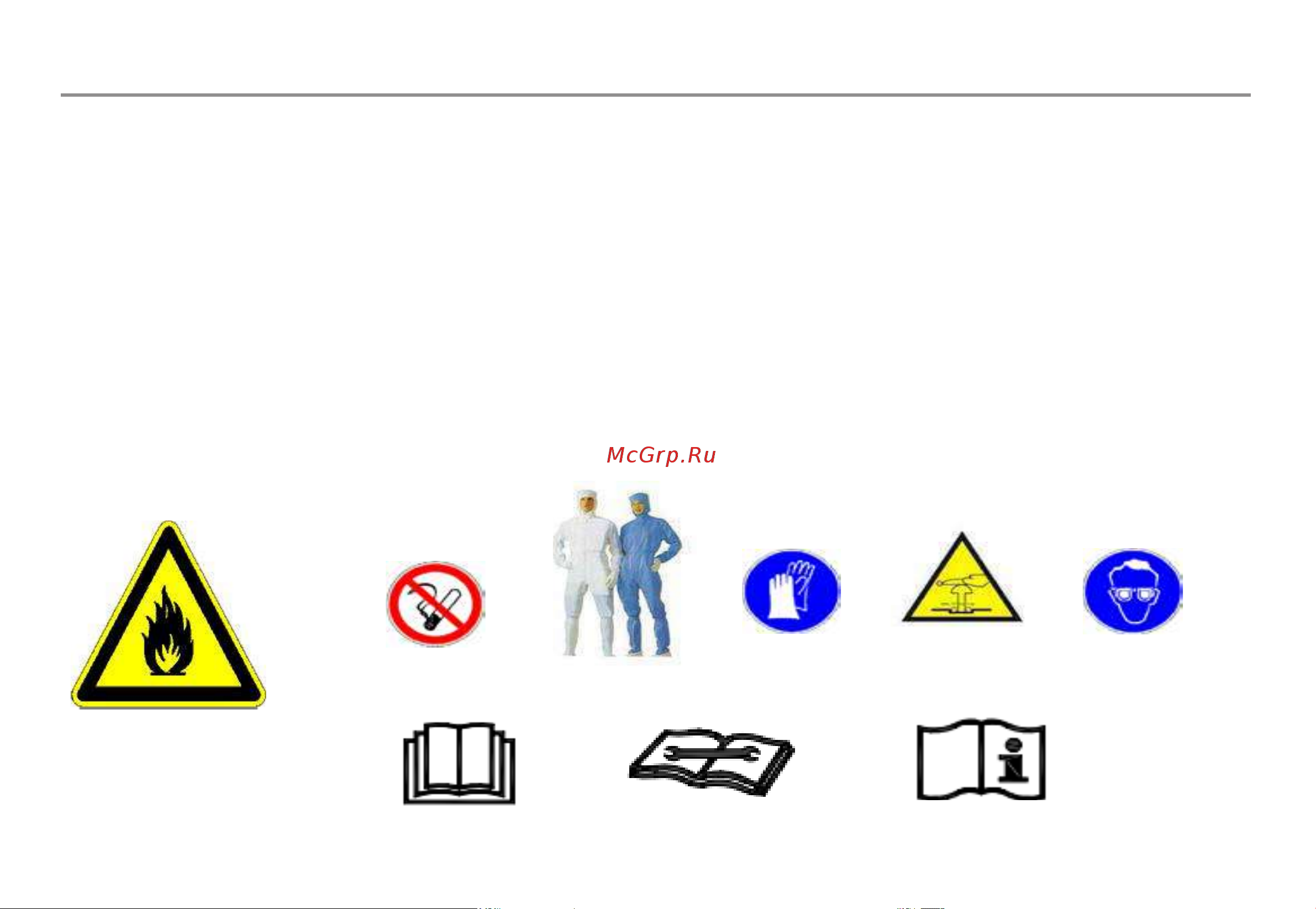

Источники огня рядом с
кондицонером запрещены
Одежда из хлопчатобу-
мажных тканей
Антистатические
перчатки
Осторожно!
Статическое
электричество
Защитные очки
Читайте руководство по
эксплуатации
Читайте сервисное
руководство
Инструкции по эксплуатации;
руководдство по эксплуатации
36
