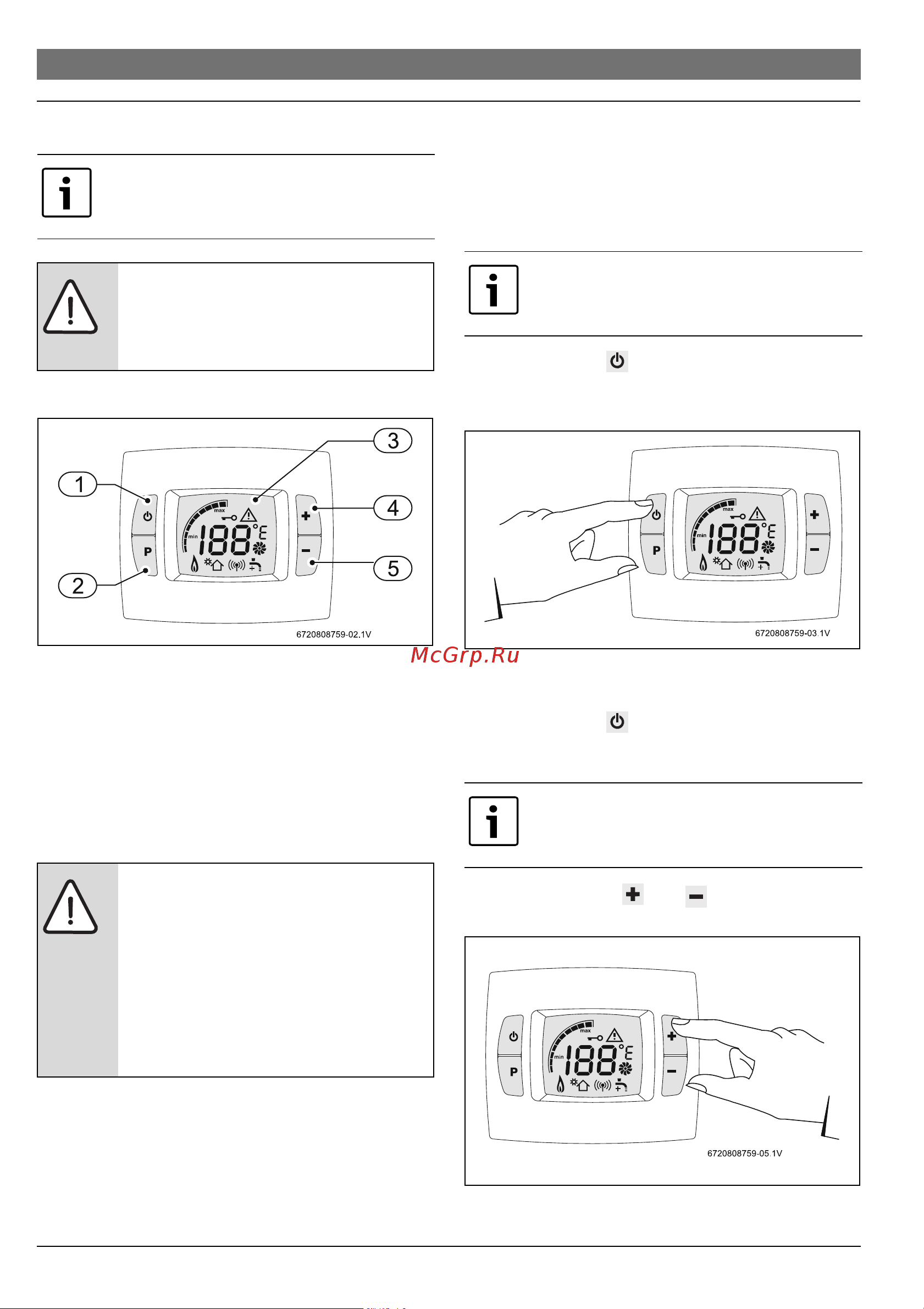

6 720 812 874 (2017/01) Therm 4000 S
14 | инструкцию по эксплуатации
3 инструкцию по эксплуатации
3.1 Цифровой дисплей - описание
Рис. 6 Цифровой дисплей
[1] Кнопка включения/выключения
[2] Программная кнопка
[3] ЖК дисплей
[4] Кнопка "вперёд"
[5] Кнопка "назад"
3.2 Перед пуском водонагревателя в
эксплуатацию
▶ Убедитесь, что указанный на заводской табличке вид
газа соответствует газу, имеющемуся на месте
эксплуатации водонагревателя.
▶ Подключите электропитание к водонагревателю.
▶ Откройте газовый кран.
▶ Откройте водопроводный кран.
3.3 Включение/выключение водонагревателя
Включение
▶ Нажмите кнопку .
На дисплее показана требуемая температура горячей
воды.
Рис. 7
Выключение
▶ Нажмите кнопку .
3.4 Установка температуры
▶ Нажимайте кнопку или , пока не будет
показано требуемое значение.
Рис. 8
Откройте все запорные краны газа и воды.
BHИMAHИE: опасность ожога!
Передняя сторона в области горелки
может сильно нагреваться. Здесь
существует опасность ожога при касании.
BHИMAHИE:
▶ Первый пуск в эксплуатацию
проточного водонагревателя должен
выполнять специалист, имеющий
допуск к выполнению таких работ,
который должен предоставить
потребителю всю информацию,
необходимую для правильной
эксплуатации оборудования.
Стандартно установлена температура
горячей воды 42 °C.
Показанная на дисплее температура
соответствует предустановленной
температуре горячей воды.
