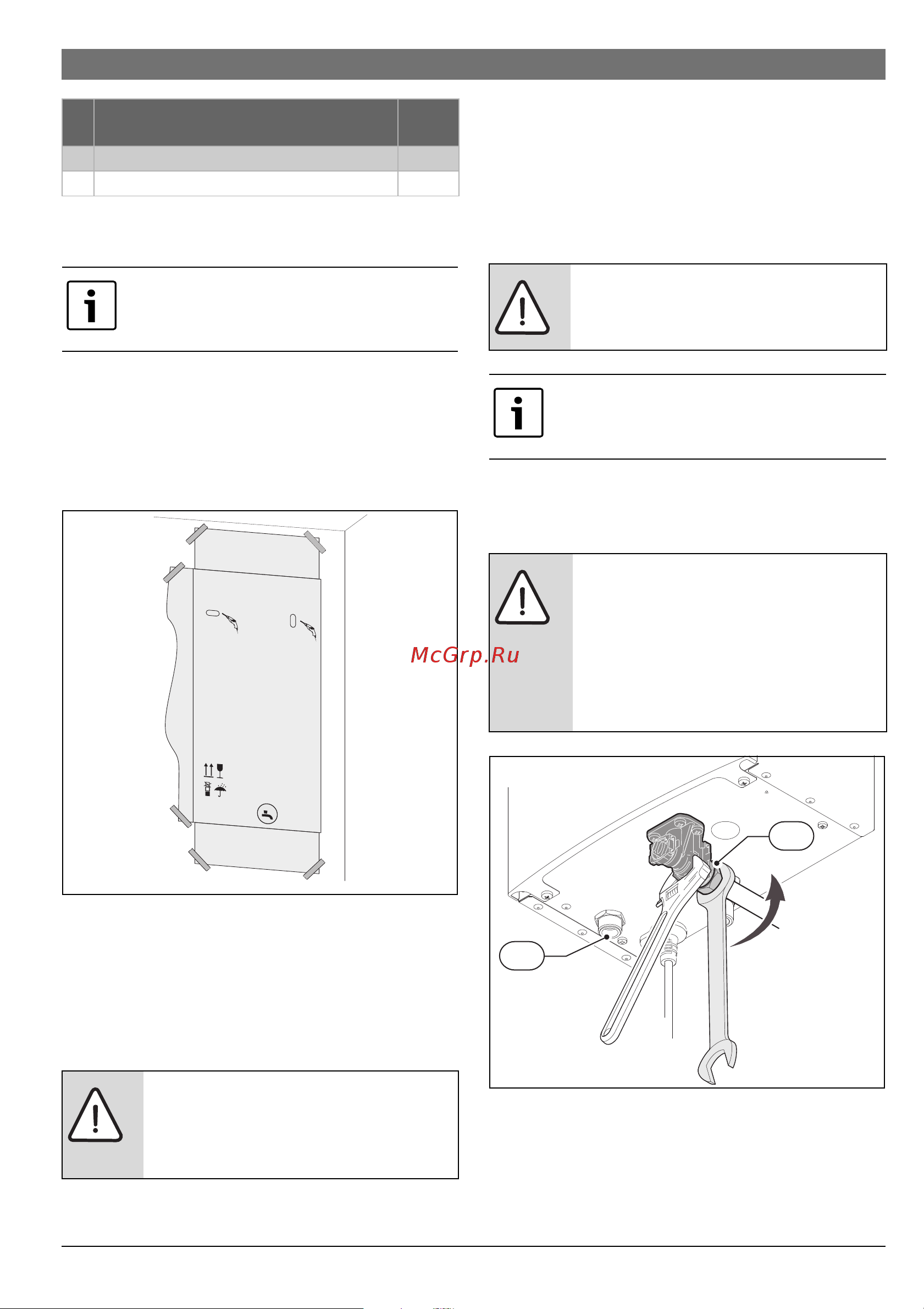

5.4 Монтаж крепления на стену
Не требуется никакая специальная защита стены. Стена
должна быть ровной и способной выдерживать нагрузку от
веса водонагревателя.
▶ Извлеките водонагреватель из упаковки.
▶ Закрепите упаковку на стене, чтобы отметить
расположение отверстий.
Рис. 14 Монтажный шаблон
▶ Снимите монтажный шаблон со стены.
▶ Сделайте необходимые отверстия (Ø 8 мм).
▶ Закрепите монтажную планку на стене прилагаемыми
винтами с дюбелями.
5.5 Монтаж водонагревателя
▶ Проверьте комплектность поставленного
оборудования.
▶ Снимите крышки со штуцеров подключения газа и
воды.
▶ Проверьте указанную на заводской табличке страну
назначения и соответствие вида газа, поступающего от
газоснабжающего предприятия ( стр. 8).
5.6 Подключение воды
▶ Чётко обозначьте трубы горячей и холодной воды,
чтобы не перепутать их.
Рис. 15 Подключение воды
▶ Выполняйте подключение холодной (рис. 15, [2]) и
горячей (рис. 15, [1]) воды с применением
рекомендуемых принадлежностей для подключения.
N До торцевой стены с окном 3 000
N До торцевой стены без окна 2 000
Перед монтажом крепления проверьте,
имеются ли подвод воды, газа и отвод
дымовых газов.
УВЕДОМЛЕНИЕ: Грязь в трубах может
повредить водонагреватель!
▶Промойте трубы,
чтобы удалить грязь.
Минимальные расстояния до труб отвода
дымовых газов (мм)
Таб. 14
