6 720 812 874 (2017/01) Therm 4000 S
18 | Монтаж (только для специалистов)
5.3 Минимальные расстояния
При определении места для установки водонагревателя
учитывайте следующие ограничения:
▶ Максимальные расстояния для всех выступающих
частей, таких как шланги, трубы и др.
▶ Обеспечить лёгкий доступ для выполнения работ по
техническому обслуживанию и при этом выдерживать
минимальные расстояния, указанные на рис. 12.

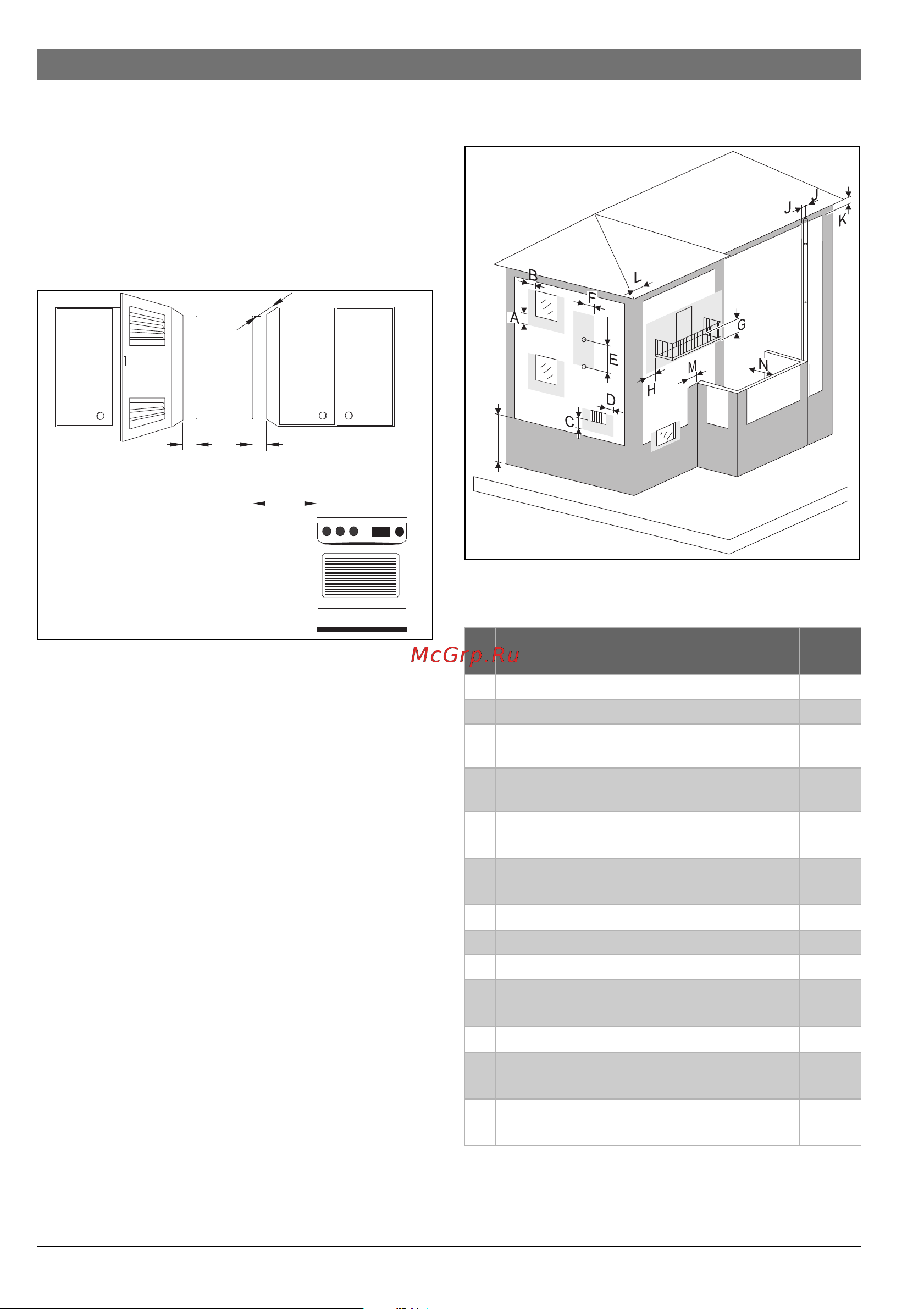

Рис. 12 Минимальные расстояния
[A] сбоку 1 см
[B] 40 см
[C] спереди 2 см
Минимальные расстояния до труб отвода дымовых
газов
Рис. 13 Минимальные расстояния до труб отвода
дымовых газов
C
AA
B
6720804089-14.1V
Минимальные расстояния до труб отвода
дымовых газов (мм)
A Под окном 600
B Рядом с окном 400
C Под вентиляционными решётками входа и
выхода воздуха
600
D Рядом с вентиляционными решётками
входа и выхода воздуха
600
E Вертикальное расстояние между двумя
дымоходами
1 500
F Горизонтальное расстояние между двумя
дымоходами
600
G Под балконом 300
H Рядом с балконом 1 000
I До земли или до другого этажа 2 200
J До вертикальных или горизонтальных
дымоходов
300
KПод крышей 300
L До стены / внутреннего угла / наружного
угла в зданиях с окном
300
M До стены / внутреннего угла / наружного
угла в зданиях с окном
1 000
Таб. 14
I
6720806426-05.2V
