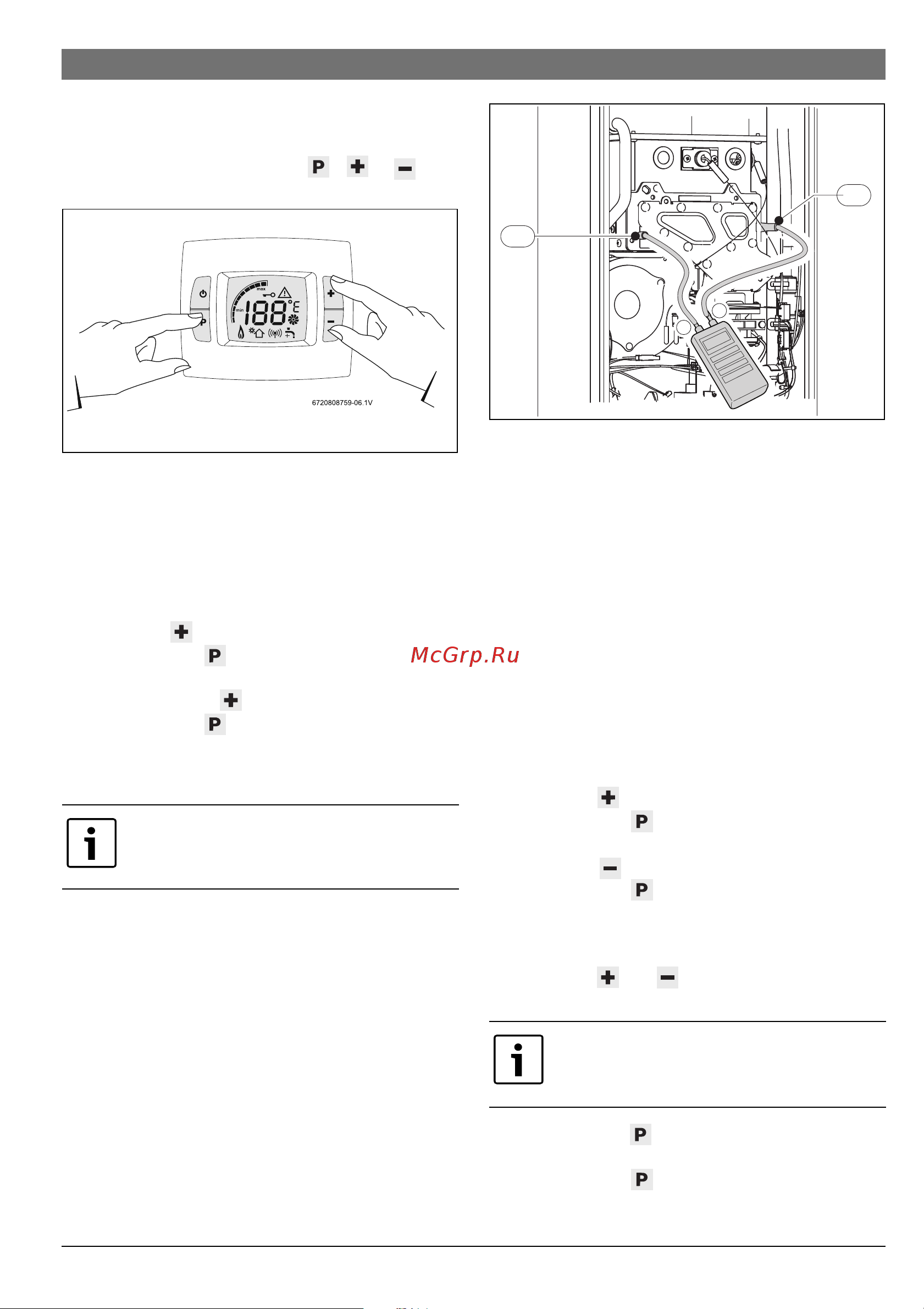

6 720 812 874 (2017/01)Therm 4000 S
Регулирование газа (только для специалистов) | 23
7.2 Сервисный режим
Для вызова сервисного режима
▶ Одновременно нажмите кнопки , и и
держите нажатыми примерно 3 секунды.
Рис. 17 Сервисный режим
На дисплее показано "P2".
Сервисный режим активирован.
7.3 Работа на пропане
▶ Вызовите сервисный режим ( глава 7.2).
На дисплее показано "P2".
▶ Нажимайте до появления на дисплее "P7".
▶ Нажмите кнопку .
На дисплее показано "30".
▶ Нажимайте кнопку до появления на дисплее "31".
▶ Нажмите кнопку .
Настройка для работы на пропане завершена.
7.4 Настройка водонагревателя
7.4.1 Доступ к штуцерам измерения давления
▶ Снимите облицовку водонагревателя (см. 25).
Рис. 18
[A] Штуцер для измерения давления воздуха в корпусе
[B] Штуцер для измерения давления газа в горелке
7.4.2 Регулировка максимального расхода газа
(параметр P1)
▶ Включите водонагреватель кнопкой вкл/выкл.
▶ Отверните уплотнительный винт измерительного
штуцера [B].
▶ Подсоедините манометр к штуцеру ("+").
▶ Отверните уплотнительный винт измерительного
штуцера [A].
▶ Подсоедините манометр ("-") к штуцеру [A].
▶ Отверните уплотнительный винт измерительного
штуцера [B].
▶ Подсоедините манометр ("+") к штуцеру [B].
▶ Нажимайте до появления на дисплее "P1".
▶ Нажмите кнопку .
На дисплее показано "E".
▶ Нажимайте до появления на дисплее "L1".
▶ Нажмите кнопку .
Максимальный расход газа можно настроить на
водонагревателе.
▶ Откройте кран горячей воды.
▶ Нажимайте или до появления на манометре
указанного в таблице 16 значения.
▶ Держите кнопку нажатой 3 секунды.
Значение мигает для подтверждения.
▶ Нажмите кнопку .
На дисплее показано "L1".
Всегда начинайте настройку с “P1” и
продолжайте с “P2”.
Если значение невозможно достигнуть:
▶ Отрегулируйте давление на горелке
(глава 7.4.4) и повторите настройку.
A
B
-
+
6720804089-11.1V
