Bosch WTD 15 AME (Therm 4000 S) [9/32] Электрическая схема

6 720 812 874 (2017/01)Therm 4000 S

Информация об изделии | 9

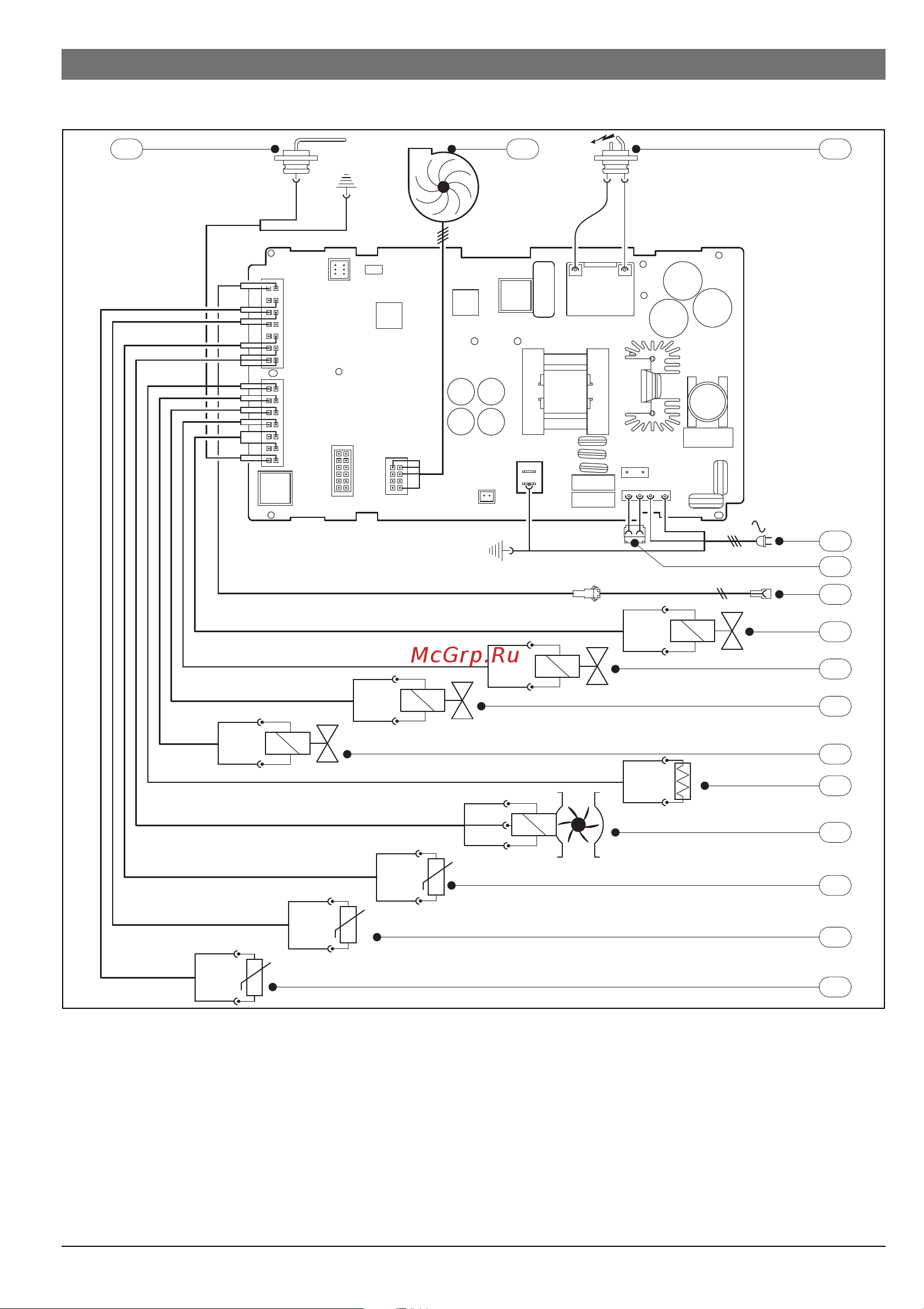

2.10 Электрическая схема

Рис. 3 Электрическая схема

[1] Ионизационный электрод

[2] Вентилятор

[3] Запальный электрод

[4] Электропитание

[5] Подключение защиты от замерзания

[6] Подключение для дистанционного управления

[7] Электромагнитный клапан 1

[8] Электромагнитный клапан 2

[9] Электромагнитный клапан 3

[10] Электромагнитный клапан 4

[11] Термическая защита

[12] Расходомер

[13] Датчик температуры воздуха в корпусе

[14] Датчик температуры горячей воды

[15] Датчик температуры холодной воды

6720804089-10.1V

1 32

230 V
