6 720 812 874 (2017/01) Therm 4000 S
26 | Техническое обслуживание (только для специалистов)
▶ Снимите облицовку.
▶ Закрепите водонагреватель вертикально на стене.
8.2 Регулярное техническое обслуживание
Проверка работоспособности
▶ Проверьте все приборы безопасности, контроля и
управления.
Камера сгорания
▶ При необходимости чистки:
– Демонтируйте камеру сгорания.
– Промойте камеру сгорания струёй воды вдоль
пластин.
▶ Если не удалось устранить загрязнения: опустите
пластины в горячую воду с моющим средством и
тщательно очистите их.
▶ При средней/высокой жёсткости воды: удалите известь
из теплообменника и соединительных труб.
▶ Установите теплообменник с новыми уплотнениями.
Горелка
▶ Ежегодно проводите контрольный осмотр горелки и
очищайте её при необходимости.
При сильном загрязнении (жир, сажа):
▶ Демонтируйте горелку.
▶ Очистите щёткой поверхности форсунок.
▶ Промойте форсунки струёй воды.

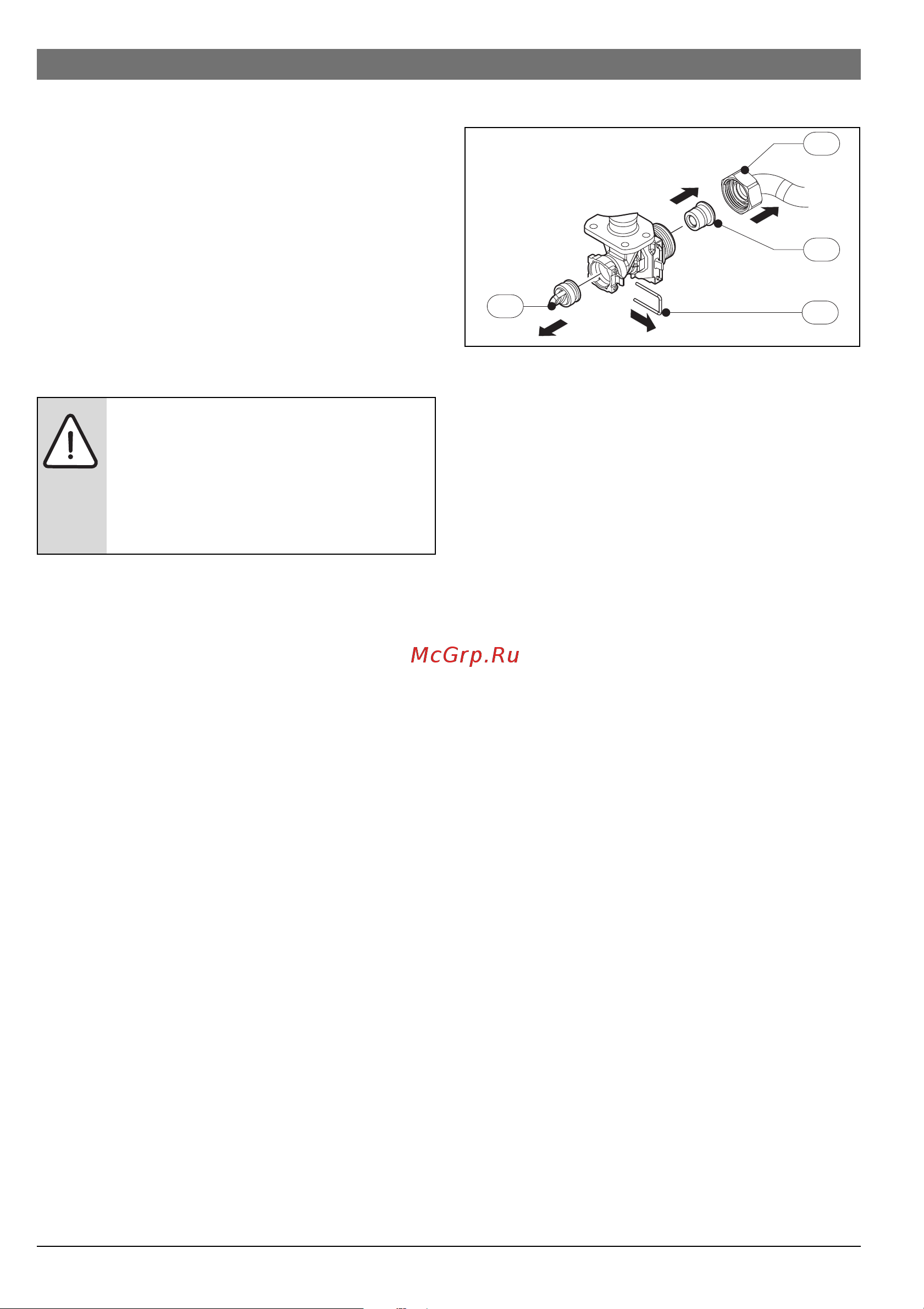

Водяной фильтр/ограничитель потока воды
▶ Закройте водопроводный кран.
▶ Отсоедините трубопровод холодной воды [1].
▶ Выньте фиксатор [2] заглушки водопроводной
арматуры [3].
▶ Выньте заглушку водопроводной арматуры.
▶ Осторожно выньте отвёрткой водяной фильтр/
ограничитель потока воды [4].
▶ Замените фильтр/ограничитель потока воды.
Рис. 20
8.3 Проверка/замена предохранителей (блок
управления)
▶ Отверните крепёжные винты блока управления.
▶ Отсоедините все подключения к блоку управления.
▶ Откройте блок управления.
▶ Замените предохранитель.
8.4 Включение после технического
обслуживания
▶ Откройте подачу воды и газа.
▶ Прочитайте главу 3 "Инструкция по эксплуатации" и 7
"Переналадка на другой вид газа".
▶ Проверьте регулировку газа (давление на горелке).
▶ Проверьте герметичность отвода дымовых газов (при
установленной облицовке).
▶ Проверьте отсутствие утечек газа и воды.
8.5 Надёжная работа / Опасности при
длительном использовании
Продлённое использование увеличивает износ различных
элементов и может привести к утечке газа, а также к выходу
продуктов сгорания.
Предупредительные меры:
▶ В межсервисный интервал выполняйте визуальный
контроль следующих элементов:
– электрические контакты датчик безопасности
– вентилятор
– газовый кран
– камера сгорания
При видимой коррозии:
▶ Вызовите специалиста.
УВЕДОМЛЕНИЕ: возможно повреждение
водонагревателя!
Повреждение теплообменника.
▶ Не мойте сильной струёй воды или с
направлением струи, отличным от
указанного.
2
1
4
3
1.
2.
3.
4.
6720806219-04.1V
