3.8 Чистка облицовки водонагревателя
▶ При необходимости протирайте облицовку влажной
тряпкой.
4Инструкции
Соблюдайте нормы страны-производителя, а также нормы,
действующие в стране установки.
5 Монтаж (только для специалистов)
Солнечная установка (термосифон)

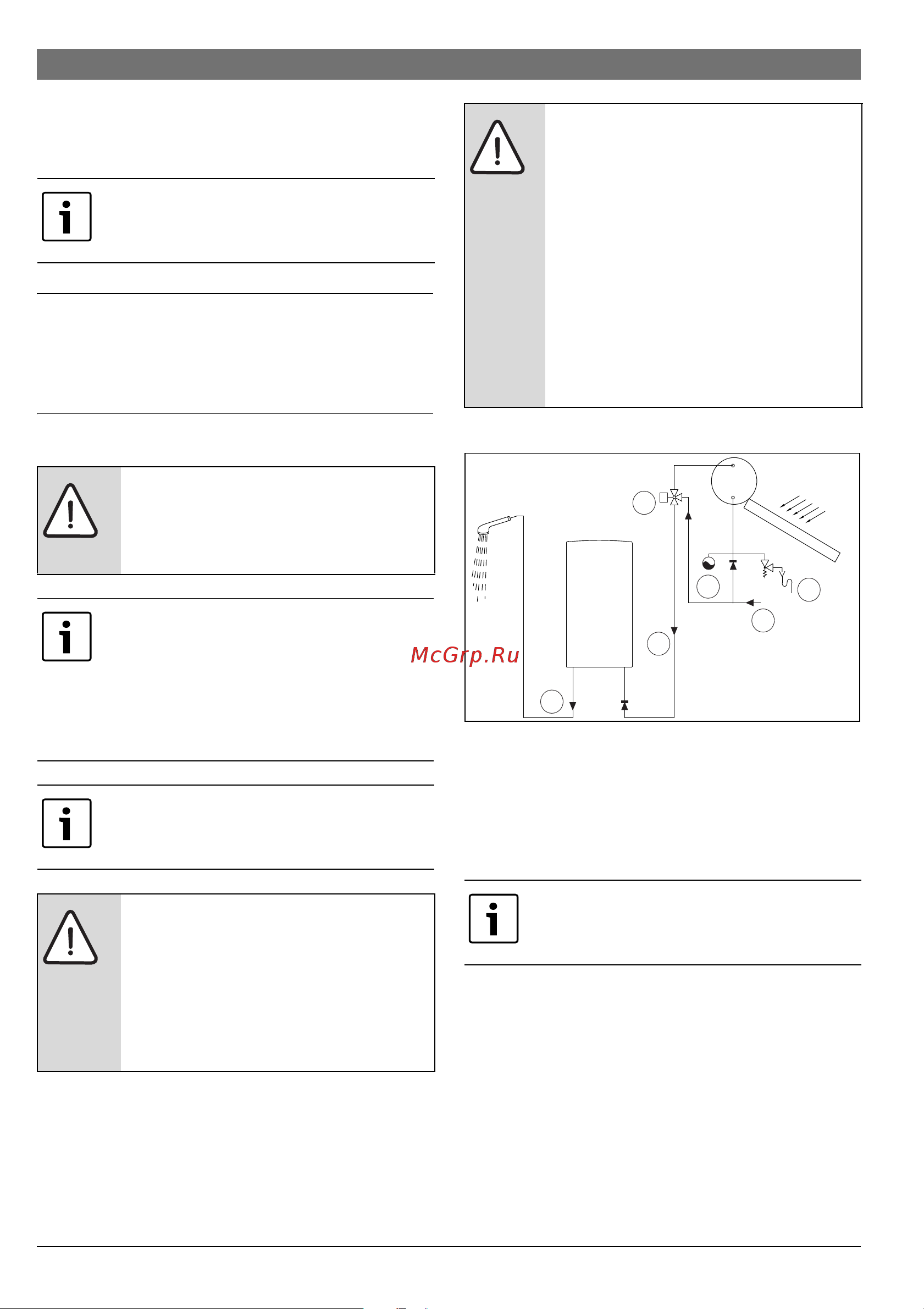

Рис. 11 Солнечная установка
[1] Холодная вода
[2] Вход воды
[3] Термостатический вентиль
[4] Расширительный бак
[5] Группа безопасности
5.1 Важные указания
▶ Перед монтажом получите заключение
газоснабжающей организации о газовых приборах и
вентиляции на месте их эксплуатации и соблюдайте
действующие нормы.
Качество воды
Водонагреватель предназначен для приготовления
горячей воды в домашнем хозяйстве в соответствии с
действующими нормами. При большой жёсткости воды
рекомендуется применение систем водоподготовки.
Не применяйте абразивные или едкие
чистящие средства.
OПACHO: Опасность взрыва!
▶ Всегда закрывайте газовый кран
перед проведением работ с газовым
оборудованием.
Монтаж, подключение электропитания и
газа, подсоединение трубопроводов
приточного воздуха и отвода дымовых
газов, а также первый пуск в
эксплуатацию разрешается производить
только специалистам, имеющим допуск к
выполнению таких работ.
Водонагреватель можно эксплуатировать
только в странах, указанных на заводской
табличке.
УВЕДОМЛЕНИЕ: возможно повреждение
водонагревателя!
Из-за неплотных соединений.
▶ Не ставьте на пол водонагреватель с
направленными вниз
подключениями, чтобы не повредить
металлическую резьбу.
BHИMAHИE:
▶ Температура воды на входе
водонагревателя не должна
превышать 60 °C.
▶ Если температура воды на входе
может превышать это значение, то
перед водонагревателем нужно
установить 3-ходовой клапан или
термостатический вентиль
(отрегулированный на 60 °C).
▶ При работе с солнечной установкой в
системе должен быть установлен
расширительный бак.
При температуре воды на входе выше
45 °C рекомендуется применение
системы умягчения воды.
2
2
1
3
6720608999-11.6V
T
5
4
