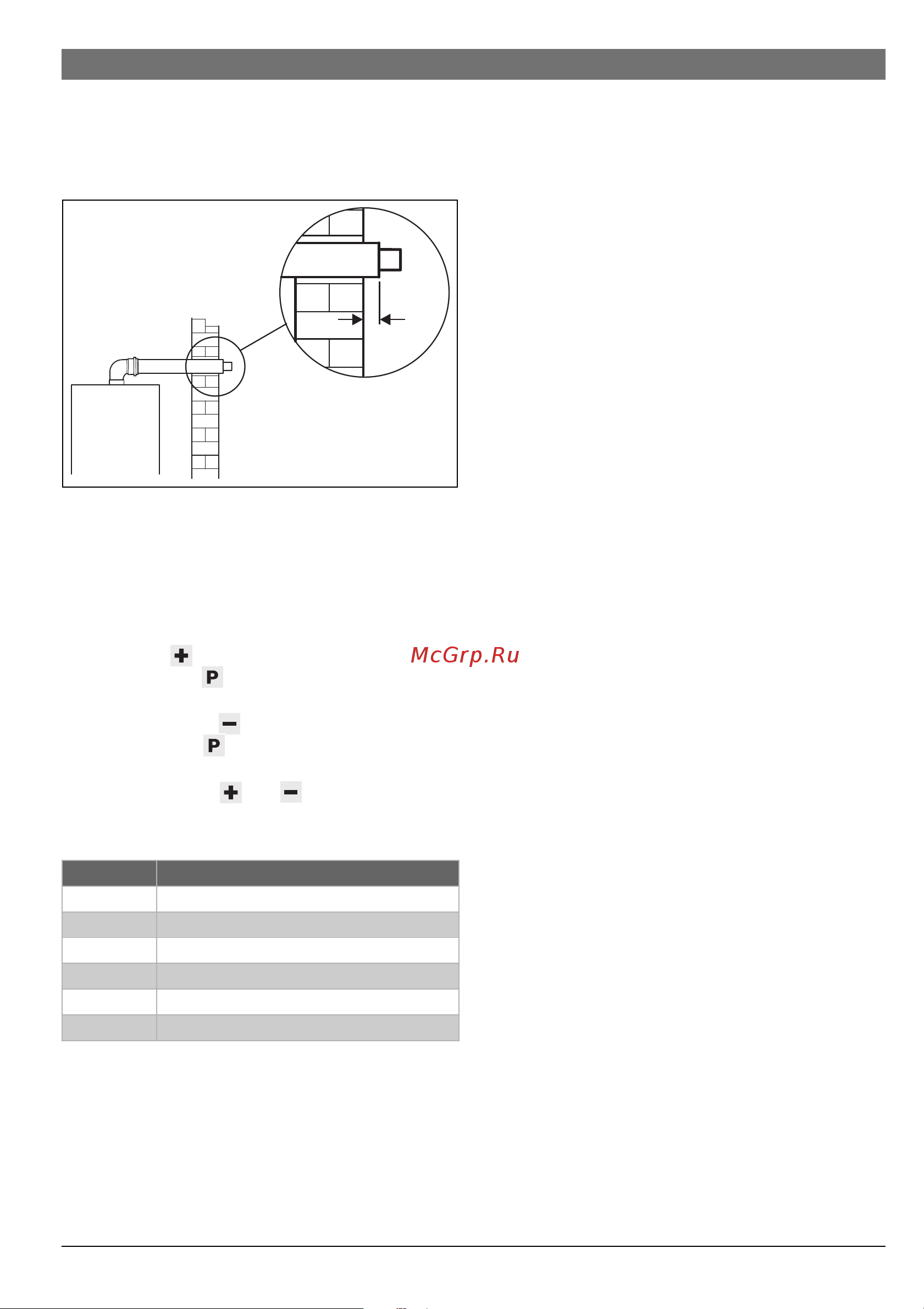

6 720 812 874 (2017/01)Therm 4000 S
Монтаж (только для специалистов) | 21
Максимальное расстояние до фасада
При горизонтальном монтаже:
▶ Проверьте, что расстояние между концом трубы забора
воздуха и фасадом составляет максимум 30 мм.
Рис. 16 Размеры (в мм)
5.9 Высота места монтажа над уровнем моря
Для исправной работы водонагревателя нужно указать
высоту места монтажа над уровнем моря.
▶ Вызовите сервисный уровень ( глава 7.2).
На дисплее показано "P2".
▶ Нажимайте до появления на дисплее "P4".
▶ Нажмите кнопку .
На дисплее показано "E".
▶ Нажимайте кнопку до появления на дисплее "AS".
▶ Нажмите кнопку .
На дисплее показано "1".
▶ Нажимайте кнопку или и выберите высоту
места монтажа оборудования над уровнем моря по
следующей таблице.
5.10 Включение водонагревателя
Горячая вода
▶ Откройте газовый и водопроводный краны и проверьте
отсутствие протечек во всех соединениях.
▶ Нажмите кнопку включения/выключения (рис. 7)
(глава 3.3).
Водонагреватель готов к работе.
Когда открывается водопроводный кран, датчик потока
(рис. 2, [17]) посылает сигнал на блок управления. Сигнал
действует следующим образом:
• Включается вентилятор.
• Вырабатывается запальная искра. Одновременно
открывается газовая арматура горелки (рис. 2, [13]).
• Запускается горелка. Сначала запускается только часть
горелки.
• Ионизационный электрод (рис. 2, [4]) контролирует
наличие пламени
• Соответствие температуры воды заданной температуре
контролируется температурным датчиком.
Защитное выключение при превышении времени
безопасности
Если по истечении заданного времени безопасности пламя
не появляется, то происходит защитное выключение.
Наличие воздуха в газопроводах (при первом пуске или
после длительного простоя) может привести к задержке
или к затруднению розжига.
В этом случае и при длительных попытках розжига
предохранительные устройства блокируют работу
водонагревателя, и требуется удаление воздуха из контура.
Защитное выключение из-за высокой температуры
горячей воды
Система управления определяет температуру горячей
воды с помощью установленного в трубе NTC-
терморезистора. Если определяется высокая температура,
то происходит защитное выключение.
Защитное выключение из-за нарушения отвода
дымовых газов
Если водонагреватель распознаёт нарушение отвода
дымовых газов, то происходит защитное выключение.
Повторный пуск после защитного выключения
Повторный пуск водонагревателя после защитного
выключения:
▶ Закройте и откройте кран горячей воды.
Дисплей Высота над уровнем моря
1 < 500 м
2 500 - 1000 м
3 1000 - 1500 м
4 1500 - 2000 м
5 2000 - 2500 м
6 > 2500 м
Таб. 15
6720804089-14.2V
