Пайдалану жөніндегі нұсқау
|
1 4
www.zubr.ru
Kұрметті сатып алушы!
Құралды сатып алғанда:
` сынамалық қосу арқылы оның, сонымен қатар тасымалдау жиынтығына сәйкес жабдықтардың
іске жарамдылығын тексеруді талап етіңіз;
` кепілдемелік талон қажетті түрде рәсімделгендігіне және сату уақытын, дүкен мөр табаны және
сатушы қолы көрсетілгендігіне көз жеткізіңіз.
Құралды алғаш рет қосар алдында бұл пайдалану жөніндегі нұсқаулықты мұқият оқыңыз және ода
көрсетілген талаптарды міндетті түрде орындаңыз. Осылайша Сіз құралды дұрыс пайдаланасыз
және қателіктер мен қауіпті жағдайлардың алдын аласыз. Бұл нұсқаулықты Сіздің құралыңыздың
қызмет көрсету уақыты бойы сақтаңыз.
Есте сақтаңыз! Құрал шамадан тыс жарақаттау қауіп көзі болып табылады.
Тағайындалуы
және қолдану аймағы
Тесетін станок алуан түрлі материалдардан
даяр затта саңылауларды (сәйкес келетін тескіш
темірлерді орнатыңыз) тесу үшін арналған.
Бұл пайдалану жөніндегі нұсқаулықты мұқият
оқыңыз, соның ішінде «Қауіпсіздік бойынша
нұсқаулықтар» бөліміне және «Қауіпсіздік бой-
ынша негізгі нұсқаулықтар» Қосымшасына назар
аударыңыз. Осылайша Сіз құралды дұрыс пайда-
ланасыз да, және қауіп-қатердің алдын аласыз.
Құрал аз уақыт ішінде орташа қарқындылық
үдерісінің шамасы -10°С -тан +40 °С темпера-
тура мен ауаның 80% ылғалдылығына қатысты
қоңыржай климат төнірегінде, тікелей атмосфе-
ра шөгінділерінің болмауынан және шамадан
тыс ауаның шаңдануынан сақтап, пайдалануға
арналады.
Құрал талаптарға сәйкес келеді Кеден
одағының техникалық регламенті бойынша:
` КО ТР 004/2011 «Төменгі вольтті жабдықтың
қауіпсіздігі туралы» 4 бабы, 1-5, 9 абзацтары;
` КО ТС 020/2011 «Техникалық құралдардың
электр магниттік сәйкестігі» 4 бабы, 2, 3
абзацтары
Бұл нұсқаулық ең қажетті ақпараттар мен та-
лаптарды, құралды тиімді және қауіпсіз пайда-
лану туралы мағлұматтарды қамтиды.
Құралдың құрылмасын жетілдіруіне тиісті
жұмыстарға орай, өндіруші, яғни бұл
нұсқаулықта құралға шамалы өзгерістердің
көрсетілмеуі мен құралдың тиімді және қауіпсіз
жұмыс істеуіне байланысты өзгерістерді
енгізуге құқылы.
Құралдың жеке бөлшектер жұмыс барысын-
да қызады, сол себептен күйіктің пайда бо-
луына себеп болады.
Құралды индустриалды және өнеркәсіптік
ауқымда жоғарғы қарқындылық жұмыс-
тарында және аса ауыр жүктемелерде
қолдану құралдың қызмет ету мерзімін
кемітеді.
Тесетін станок
|
1 9
www.zubr.ru
Қаптама бүйіріндегі бұрандаларды реттеу
үшін бұрап алыңыз, оның ұзындығын реттеңіз
және қажетті күйді бұрандалар көмегімен
тұрақтандырыңыз.
Тесу бұрышын орнату
Бұрыш астында тесу қажет болса, келесіде
көрсетілген әрекеттердің бірін орындаңыз:
1) Кронштейндегі үстелдің бекіту бұрандасын
босатыңыз және 19 жұмыс үстелінің күйін қажетті
тесу бұрышына сәйкес кронштейндегі шкала
бойынша реттеңіз. Бұранданы қатайтыңыз;
2) 17 бұранда бас иегін өзіңізге қарай
тартыңыз және оның күйін (қажет болса) өз
ось бойымен 90 градусқа айналдыру арқылы
тұрақтандырыңыз. Станок бас иегінің қажетті
бұрыш енесін көлденең бағыттауыштағы риска-
ны енес шкаласындағы қажетті өлшемге сәйкес
орнатыңыз. 17 бұранданы орнатылған тесу
бұрышын тұрақтандыру үшін бұраңыз.
Ірі даяр заттарды тесу қажет болса, онда Сіз
патронның атып шығуын реттеуіңізге мүмкіндік
бар (яғни, тіректен оське дейінгі қашықтықты).
Оның атып шығуын реттеуге 11 тұтқаны
босатыңызжәне 10 айналу бұрандасы арқылы
қажетті патронның атып шығуын тандаңыз.
Орнатылған атып шығу кезінде патронның
осі жұмыс үстелінен алшақ болуы мүмкін.
Бұндай жағдайда, даяр затқа күш түскенде
оның ауытқууына әкеледі. Қысқыштармен
даяр затты МЫҚТЫ ұстаңыз немесе басқа да
амалдарды қолданыңыз.

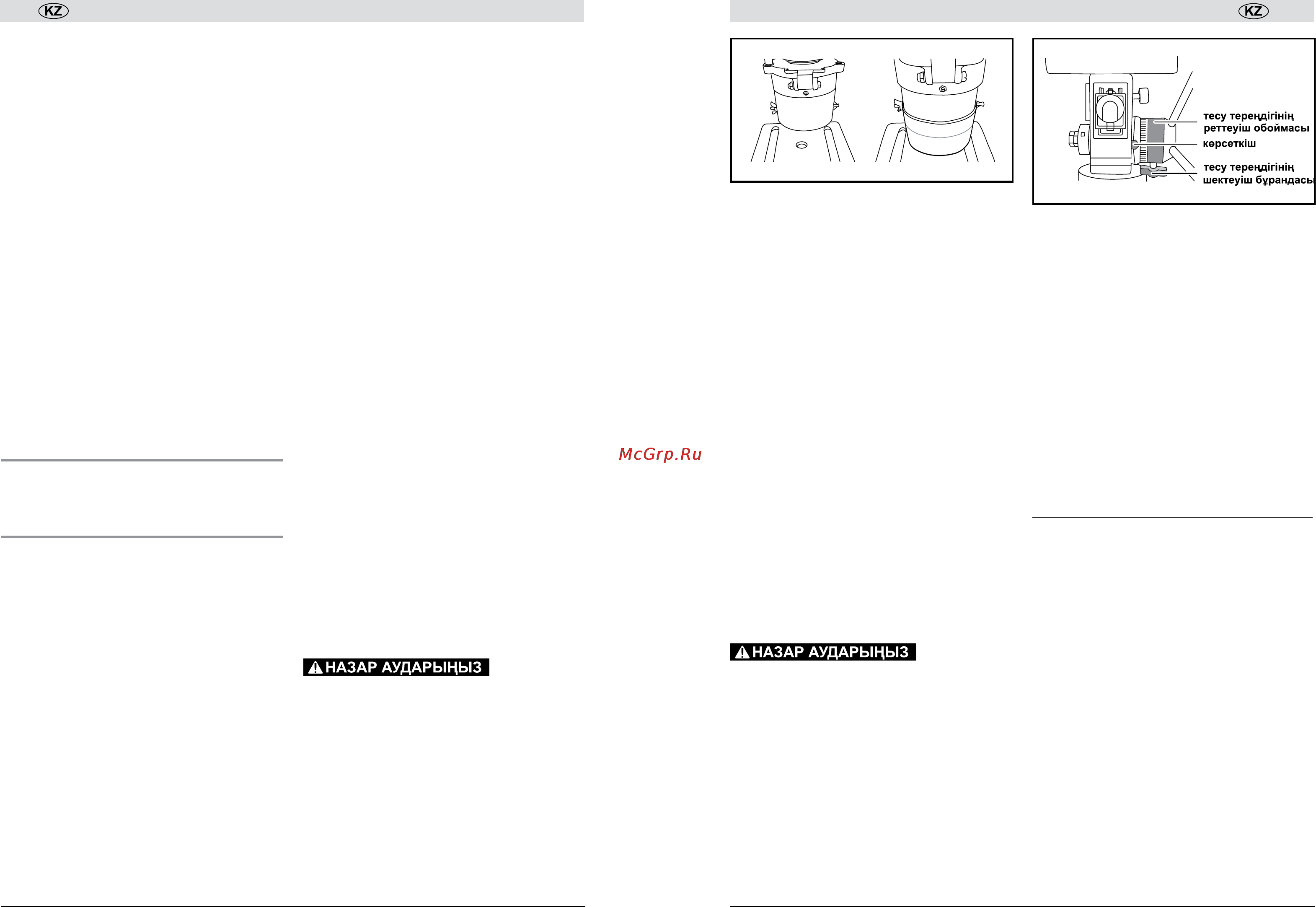

Тесу тереңдігін орнату
Берілген тереңдікті тесу үшін:
а) 4 реттеуіштің тұтқасын айналдыру арқылы
патронды жұмыс құрал көмегімен даяр затқа
соңына дейін тиіңіз және осы күйде оны ұстаңыз;
б) 5 бұранданы босатыңыз және реттеуіштің
шеңберін айналдыру арқылы тесу тереңдігінің
шкаласын (босатылған патрон күйінде шка-
ла көрсеткіштеріне байланысты) орнатыңыз.
Бұранданы қатайтыңыз.
Жұмысқа даяр болыңыз:
` сақтау құралдарын (көзілдірікті, қолғапты,
құлаққапты) дайындаңыз және киіңіз;
` даяр затты дайындаңыз және оны
қысқыштарға мықты бекітіңіз;
` патрон дуалда мықты бекітілгендігіне және
оқшауланбағандығына көз жеткізіңіз;
` құралдың айналма бөлшектерінен кілттерді
және басқа заттарды алшақ қойыңыз.
Жұмыс реті
Құрал қосылуы «I» батырмасының 1
ажыратқышының басу арқылы орындалады.
Ескерту! Құрал ажыратқышы – электр магниттік
типте болып табылады. Желіге кернеу болған
жағдайда және кейінірек құралға әсер еткенмен
ол өздігімен іске қосылмайды. Бұндай жағдайда
құралды «I» батырмасы басу арқылы жүзеге
асады.
Тесу кезінде даяр затты тұтқа арқылы 4 патрон-
ды түсіріңіз және жұмыс құралымен БАЙЫПТЫ
даяр затты өндеңіз.
Ескерту! Ағашта және пластикте терең
саңылауларды тесу кезінде әрдайым араланған
қалдықтарды саңылаудан тазартуды және
жұмыс құралын суытуды кеңес етеміз.
Жұмыс аяқталғанда құралдың «0» батырма-
сын басу арқылы өшіріңіз. Құралды желіден
ажыратыңыз.
Жұмыс үстелінен және құралдан қалдықтарды
мұқият жойыңыз.
