Зубр ЗСС-550 [7/16] Гарантийный талон

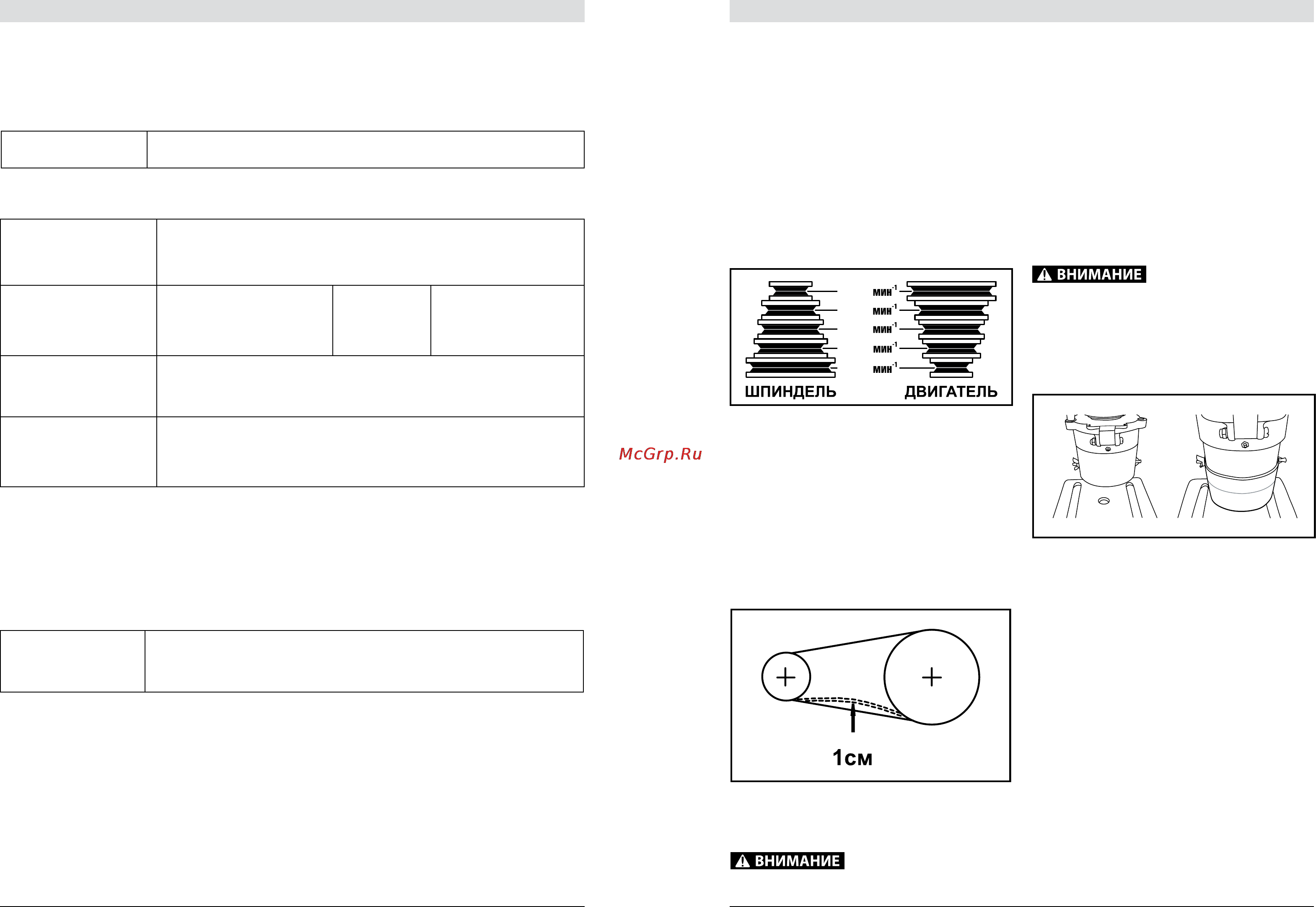

![Зубр ЗСС-550 [7/16] Гарантийный талон](/views2/1094504/page7/bg7.png)
Гарантийный талон
www.zubr.ru
26
|
Сведения о приемке и упаковке
Изделие изготовлено и принято в соответствии с требованиями технических усло-
вий производителя и признано годным к эксплуатации. Изделие упаковано согласно
требованиям технических условий производителя.
Дата выпуска
(число, месяц, год)
Гарантийный талон
Изделие
Виріб
Құрал
Модель
Өрнек
Модель
№ изделия
№ Виробу
Құрал №
Торговая организация
Торгівельна організація
Сауда мекемесі
.
Дата продажи
Дата продажу
Сату уақыты
Изделие получено в исправном состоянии и полностью укомплектовано. Претензий к внешнему виду не
имею. С условиями проведения гарантийного обслуживания ознакомлен.
Bиріб отриманий в справному стані і повністю укомплектований. Претензій до зовнішнього вигляду не маю.
З умовами проведення гарантійного обслуговування ознайомлений.
Kұрал жарамды күйде қабылданған және толығымен жинақталған. Сырты пішініне наразылық білдірмеймін.
Кепілдемелік қызмет көрсету шарттарымен таныстым.
Подпись покупателя
Підпис покупця
Сатып алушы қолы
М.П.
Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно
заполненный гарантийный талон.
Для звернення в гарантійну майстерню необхідно пред’явити виріб і правильно заповнений гарантійний
талон.
Кепілдемелік шеберханаға ұсыну қажет құралды, дұрыс толтырылған кепілдемелік талонды.
См. также последние 4 цифры серийного номера (в формате ммгг)
www.zubr.ru
Станок сверлильный
|
7
патрона и крепко затяните инструмент.
В соответствии с характером работы установи-
те требуемую частоту вращения шпинделя:
` выкрутите винт 9 крепления крышки
редуктора 8. Откройте крышку;
` отверните винт 12 и подвиньте двигатель в сторо-
ну шпинделя для ослабления натяжения ремня;
` снимите ремень и установите его на ступени
шкивов в соответствии с необходимой часто-
той вращения шпинделя;
Примечание! Для сверления мягких и хрупких
материалов (например, дерева, керамической
плитки) следует устанавливать повышенную
скорость вращения шпинделя, для твердых (ме-
талл, твердое дерево и т.д.) – пониженную.
` натяните приводной ремень, для чего оттяни-
те двигатель 13 в сторону от изделия и зафик-
сируйте натяжение винтом 12;
` проверьте натяжение ремня: при надавлива-
нии на ремень в центре между шкивами, про-
гиб должен составлять не более 1 см;
` закройте крышку и закрутите винт 9.
Примечание! Для Вашей безопасности крышка
редуктора оснащена микровыключателем – при
открывании крышки цепь питания двигателя
размыкается и изделие останавливается.
Во избежание повреждения изделия и травм
оператора работа с открытой крышкой ре-
дуктора ЗАПРЕЩАЕТСЯ.
Отпустите рукоятку 14 фиксации кронштейна.
Вращением рукоятки кронштейна 18 отрегулируй-
те положение рабочего стола 19 в соответствии
с высотой заготовки, длиной сверла и необходи-
мой глубиной отверстия. Затяните рукоятку 14.
Для фиксации заготовки при работе используйте
прилагаемые тиски. Установите их в соответст-
вии с формой и размерами заготовки и располо-
жением отверстия(-ий) на ней. Закрепите тиски
с помощью прилагаемых болтов через продоль-
ные пазы на рабочем столе или основании.
Во избежание возможных травм оператора
и порчи заготовки ВСЕГДА фиксируйте об-
рабатываемую заготовку.
Отрегулируйте положение защитного кожуха 2
в соответствии с длиной рабочего инструмента,
удобством обзора и характером работы.
Для регулировки открутите боковые винты ко-
жуха, отрегулируйте его длину и зафиксируйте
необходимое положение, затянув винты.
Установка угла сверления
При необходимости сверления под углом вы-
полните одно из следующих действий:
1) Отпустите болт крепления стола на кронштейне
и отрегулируйте по шкале кронштейна положение
рабочего стола 19 в соответствии с необходимым
углом сверления. Затяните болт;
2) Оттяните на себя головку болта 17 и зафик-
сируйте (при необходимости) его состояние, по-
вернув на 90 градусов вокруг своей оси. Устано-
вите необходимый угол наклона головки станка,
совместив риску на продольной направляющей
с необходимым значением по шкале наклона.
Верните болт 17 в исходное положение для
фиксации установленного угла сверления.
При необходимости сверления в крупноразмер-
ных заготовках Вы имеете возможность регули-
3028
2259
1576
469
946
