Тасымалдау кезінде құралда және бұйымдар жиынтығында көзге түсетін механикалық
ақаулардың жоқтығына көз жеткізіңіз.
Тасымалдау жиынтығы
Негіз 1 дана
Редуктор 1 дана
Тірек 1 дана
Кронштейні бар жұмыс үстел 1 дана
Кілті бар патрон 1 дана
Шпиндель 1 дана
Сына 1 дана
Сақтау қаптама 1 дана
Түсіру механизм тұтқасы 3 дана
Имбус кілті 2 дана
Бұрауыш 3 дана
Бұранда 2 дана
Шайба 1 дана
Қысқыштар 1 дана
Қауіпсіздік бойынша нұсқаулық 1 нұсқа
Пайдалану жөніндегі нұсқаулық 1 нұсқа
Тесетін станок
|
1 7
www.zubr.ru
Пайдалану
жөніндегі нұсқаулық
Жабдық
1 Ажыратқыш
2 Сақтау қаптама
3 Патрон
4 Тесу тереңдігінің көрсеткішінің патронды
жіберу механизмі
5 Тесу тереңдігін шектейтін бұранда
6 Тұрақтандыратын сақина
7 Тістеуіш рейка
8 Редуктор (белбеу берілісі)
9 Белбеу берілісінің іске қосылу
қақпағының бұрандасы
10 Редуктор берілісінің
ауытқууының бұрандасы
11 Редуктор ауытқууын
тұрақтандыратын бұранда
12 Белбеу тартатын бұранда
13 Қозғалтқыш
14 Кронштейнді тұрақтандыратын тұтқа
15 Редукторды тұрақтандыратын тұтқа
16 Тірек
17 Редуктор енесін тұрақтандыратын бұрауыш
18 Биіктікті реттейтін тұтқасы
бар үстел кронштейні
19 Жұмыс үстел
20 Негіз
Жинау
Барлық жинау, баптау және реттеу
жұмыстары сым желіні желіден ажыратқан
күйде орындалады.
Құралды жинаңыз:
` 20 негізді тегіс горизонталь жазықтыққа
орналастырыңыз;
` 16 тірекке негізді орналастырыңыз және
оның фланецін берілген бұрандалармен
қатайтыңыз;
` 7 рейканы 18 кронштейн сақинасына
орнатыңыз, қажетті пазбен сәйкестендіріңіз
және кронштейннің тістеуіш дөңгелегіне
жалғастырыңыз;
` тіреуішке дейін бар құрылымды тірек фла-
неціне рейка тірегіне құрыңыз. 14 тұтқасын
қатайтыңыз. Тірекке 6 сақинаны рейкаға
кигізіңіз және сақинаны берілген бұрандамен
бекіітіңіз;
` 19 жұмыс үстелін 18 кронштейнге берілген
бұрандалармен орнатыңыз, 18 кронштейн
тұтқасын айналдыру арқылы қажетті биіктікті
орнатыңыз;
` құралдың бас иегінің тіреуішін (қозғалтқышы
бар 8 редукторды) орнатыңыз және оны 15
тұтқамен бекітіңіз;

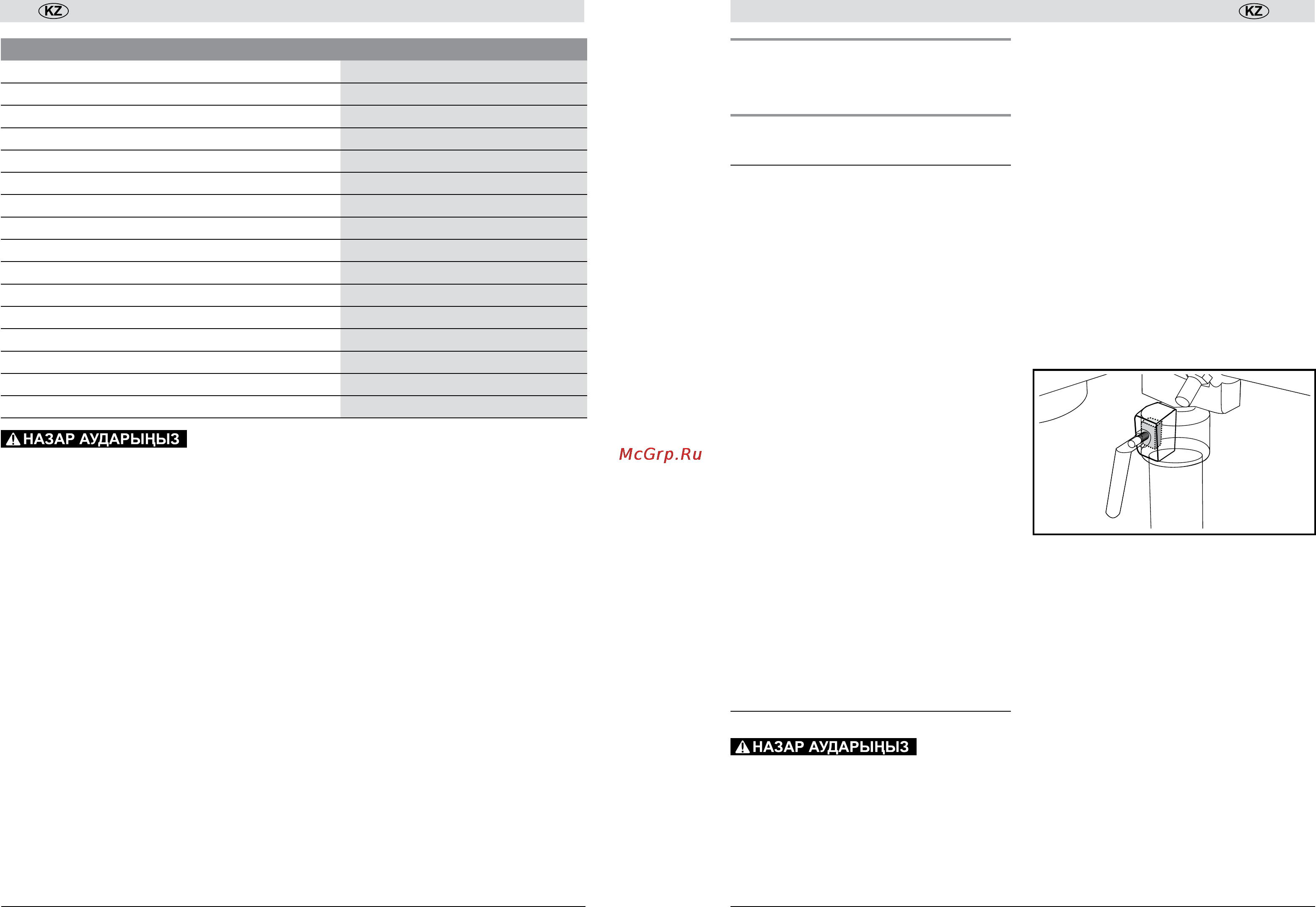

Ескерту! Бас иекті тірекке орнатар алдын-
да берілген квадратты шайбаны стаканның
ішкі бетіндегі тереңдікке (15 тұтқа бұранда
астындағы) орнатыңыз.
` реттеуіш бас иегіне 4 берілген тұтқалармен
бекітіңіз.
15 патронды орнатыңыз, бұл үшін:
` патронды шпиндельге бекітіңіз және оны
шпиндельдің қарама-қарсы соңын балғамен
шамалы соғу арқылы тұрақтандырыңыз;
` патроны бар шпиндельді негізгі шкивтің
шығу саңылауына орнатыңыз және оны 2
үстелге патрон соңына дейін шамалы күшпен
түсіріңіз.
` 16 сақтау қаптаманы орнатыңыз.
Ескерту! Жарақаттанудың және құрал мен
даяр затты зақымданудың алдын алу үшін Сіз
негізді тіреуіш жазықтыққа орнатуды ҚАДАЛА
кеңес етеміз.
