Зубр ЗСС-550 [15/16] Жұмысқа дайындық
![Зубр ЗСС-550 [15/16] Жұмысқа дайындық](/views2/1094504/page15/bgf.png)
Пайдалану жөніндегі нұсқау
|
1 8
www.zubr.ru
Жұмысқа дайындық
Өңделетін даяр затқа және жұмыс түріне байла-
нысты, қажетті құралды 5 патронға орнатыңыз,
бұл үшін:
` патрон корпусының сағат тіліне қарсы
айналымын патронның орнату саңылауының
диаметріне сәйкес қажетті құралға орнатыңыз;
` патронға құралды орнатыңыз және сағат тілі-
не қарай құралды МЫҚТЫ қолмен бекітіңіз.
Құрал ауытқымағандығына (тексеру іске қосу
арқылы) көз жеткізіңіз. Қажет болса, құралды
қайта құрыңыз;
` патронның кез келген ұяшығына берілген кілт-
ті орнатыңыз және оны мықты бекітіңіз.

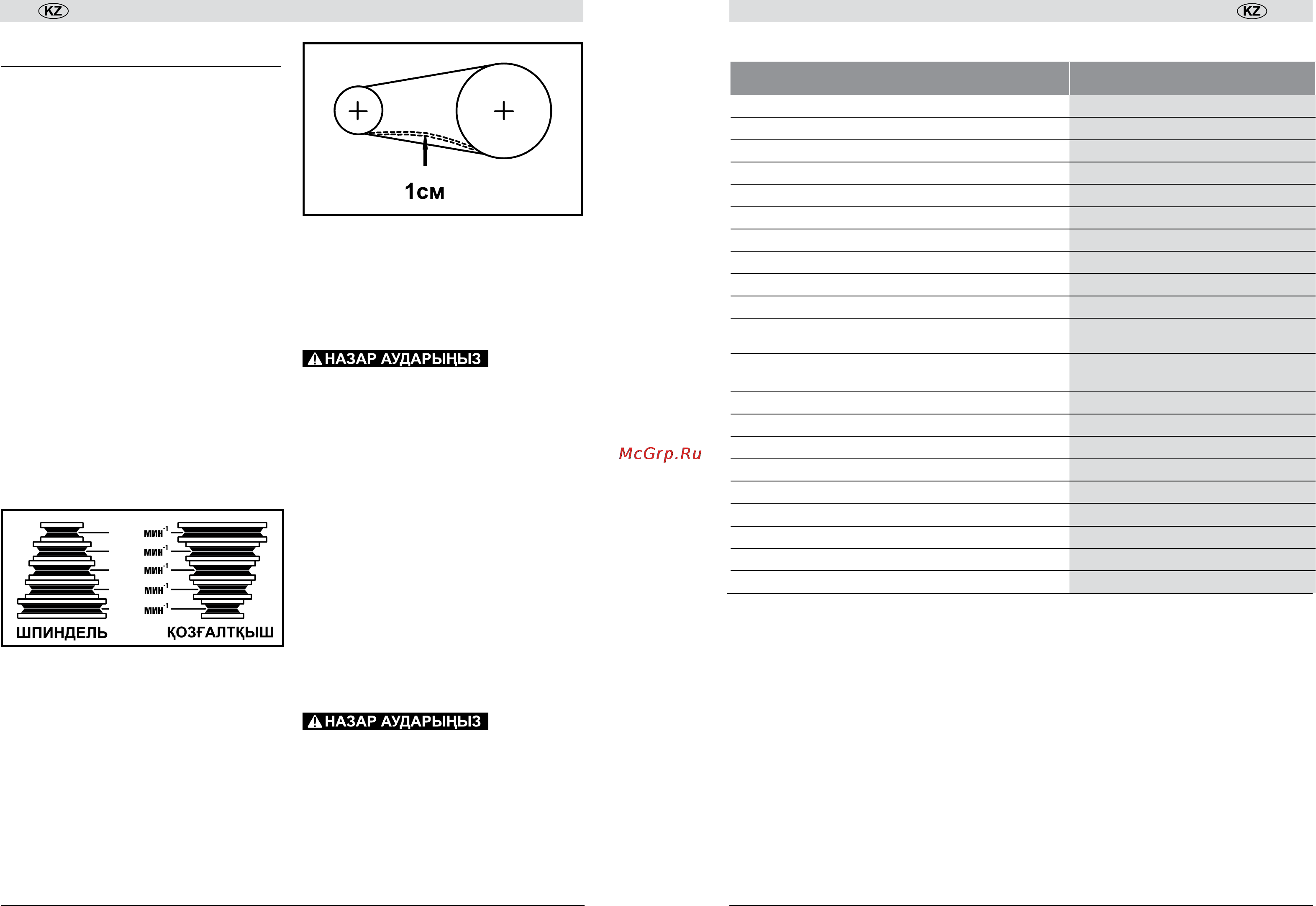

Жұмыс түріне байланысты қажетті шпиндель
айналымын орнатыңыз:
` 9 бұранданы 8 редуктордың бекітілетін
қақпағынан бұрап алыңыз. Қақпақты ашыңыз;
` 12 бұранданы бұрап алыңыз және белбеу
тартылуын босату үшін шпиндельге қарай
қозғалтқышты жылжытыңыз;
` белбеуді шешіңіз және оны шкив-
тар баспалдағына шпиндель айналу
жылдамдығына сәйкес орнатыңыз;
3028
2259
1576
469
946
Ескерту! Жұмсақ және нәзік материалдарды
тескенде (мысалы, ағашты, керамика плитала-
рын) шпиндельдің айналу жылдамдығын арт-
тыру керек, қаттыларына (металл, қатты ағаш
ж.т.б.) – жылдамдығын кеміту керек.
` жетек белбеуді тартыңыз, құралдан 13
қозғалтқышты алшақ қойыңыз 12 бұранда
арқылы белбеу тартылуын редуктордың екі
жағынан тұрақтандырыңыз;
` белбеу тартылуын тексеріңіз: орталықтағы
шкивтер арасындағы белбеуді басқанда
майысуы 1 см аспауы қажет;
` қақпақты жабыңыз және 9 бұранданы
бұраңыз.
Ескерту! Сіздің қауіпсіздігіңіз үшін редуктор
қақпағы шағын ажыратқышпен жабдықталған –
қақпақты ашқанда қозғалтқыштың тоқ көз тізбегі
ажыратылады және құрал тоқтайды.
Жұмыс барысында құралды зақымдану
және оператордың жарақаттануының алдын
алу үшін редуктордың ашық қақпағымен
жұмысқа ТЫЙЫМ САЛЫНАДЫ.
14 кронштейн тұрақтандыратын тұтқаны
босатыңыз. 19 Жұмыс үстелінің орналасуын
даяр заттың биіктігіне, тескіш темір ұзындығына
және қажетті саңылау тереңдігіне 18 кронштейн
тұтқасын айналдыру арқылы сәйкес реттеңіз.
14 тұтқаны қатайтыңыз.
Жұмыс барысында даяр затты тұрақтандыру
үшін берілген қысқыштарды қолданыңыз. Оны
даяр заттың формасына және өлшеміне және
саңылау (саңылаулар) орналасуына сәйкес
орнатыңыз. Қысқыштарды жұмыс үстелінде
және негізде бар көлденең паз арқылы берілген
бұрандалармен бекітіңіз.
Оператордың жарақаттануы мен даяр заттың
зақымдануын алдын алу үшін ӘРҚАШАН
ДАЯР ЗАТТЫ ТҰРАҚТАНДЫРЫҢЫЗ.
2 сақтау былғарысының орналасуын жұмыс
құралының ұзындығына, бақылауды жеңілдетуге
және жұмыс түріне байланысты реттеңіз.
Тесетін станок
|
1 5
www.zubr.ru
Тасымалдау жиынтығы
Артикул
ЗСС-550
Атаулы кернеу, В/Гц 220/50
Атаулы қуат, Вт 550
Айналу жиілігінің диапазоны, мин
-1
470 – 3030
Айналу жиілігінің сатылар саны 5
Максималды тесу диаметрі, мм 16
Нақтылық, мм 0.05
Патрон орналасуы МТ2
Максималды патрон жүрісі, мм 100
Тіреуіш диаметрі, мм 60
Патрон осінен тіреуішке дейінгі қашықтығы, мм 100 – 400
Үстел бетінен шпиндель қуысына дейінгі
максималдыбиіктігі (патронсыз), мм
470
Станок тіреуішінен шпиндель қуысқа дейінгі максималды биіктігі
(патронсыз), мм
550
Редуктор бас иегінің енес бұрышы, градус 0
÷
45°
Жұмыс үстел өлшемі, мм 225 х 230
Жұмыс үстел өлшемі, мм 430 х 260
Дыбыс қуатының деңгейі (k=3), дБ 71
Дыбыс қысымының деңгейі (k=3), дБ 84
Орташа квадраттық діріл тездеткіші (k=1,5), м/с
2
2.5
Қауіпсіздік классы бойынша МСТ 12.2.007.0-75 I
Салмағы, кг 45
Қызмет көрсету мерзімі, жыл 5
