7
S
ESPAÑOL
Componentes suministrados
Si falta algún componente, póngase en contacto con su distribuidor.
Monitor de pantalla de cristal líquido: 1
Abrazadera para cable: 2
Cable de alimentación
CD-ROM (Disco de utilidades para Windows): 1
Manual de instrucciones: 1
Tapa de protección: 4
* Sharp Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.
* ¡Para protección medioambiental!
No vierta las pilas en la basura doméstica. Respete la normativa de vertido local.

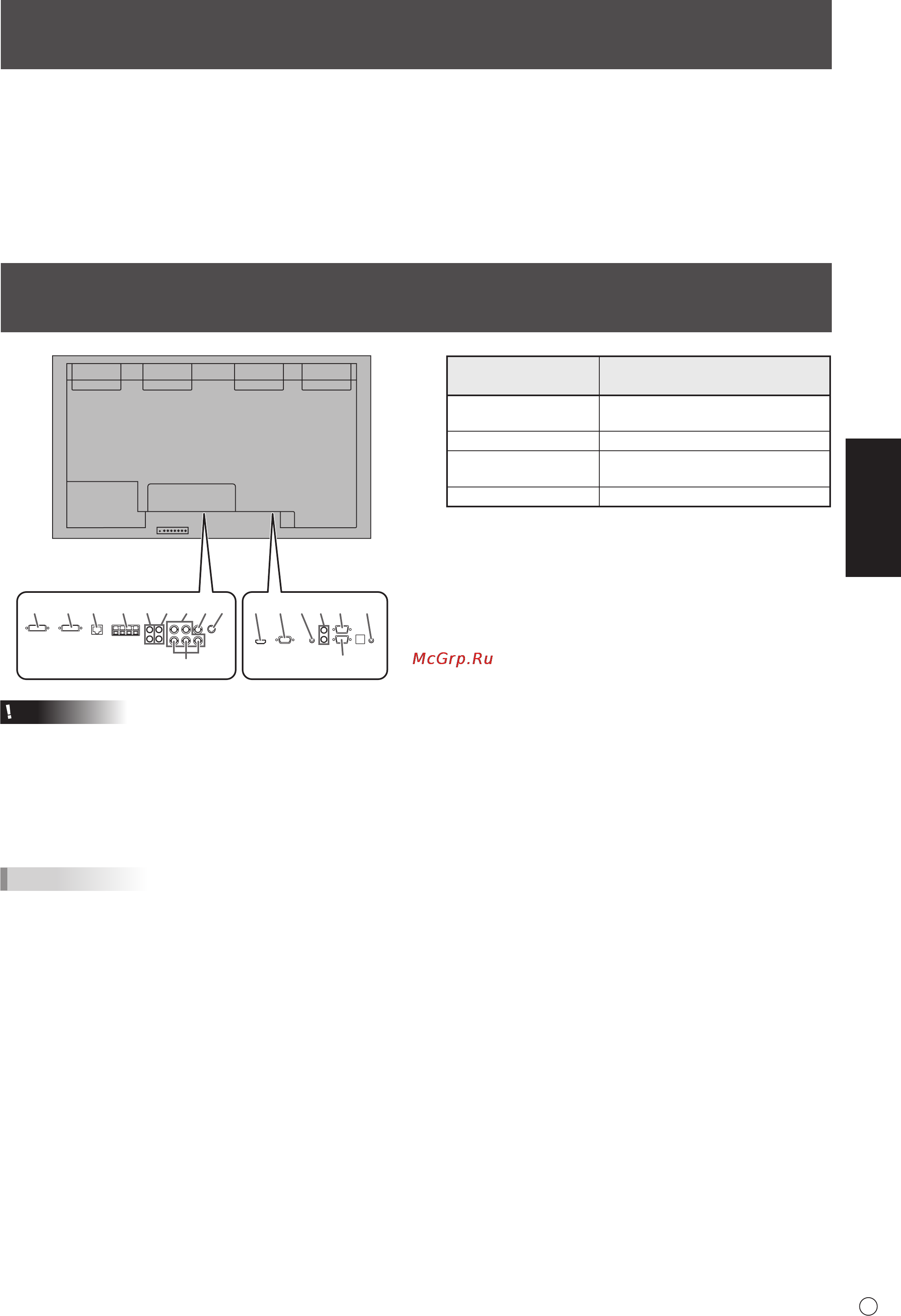

Conexión de equipos periféricos
111098 1 2 3 4 5 712
6
15
14
13 1716
Placa de Expansión
Cuando está instalada la
placa PN-ZB02 (opcional)
Precaución
• Asegúrese de apagar el interruptor primario y desconectar
el enchufe de la toma de corriente antes de conectar/
desconectar los cables. Asimismo, lea el manual del equipo
que desea conectar.
•
Tenga cuidado de no confundir el terminal de entrada con el
terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida
podría causar malfuncionamientos y otros problemas.
CONSEJOS
•
Las imágenes podrían no visualizarse correctamente
dependiendo del ordenador (tarjeta de vídeo) que se conecte.
•
Una pantalla con una resolución de 1920 x 1080 podría
no visualizarse correctamente en PC RGB. En este caso,
compruebe la conguración de su ordenador (tarjeta de vídeo)
para vericar que las señales de entrada son conformes a las
especicaciones de este monitor. (Véanse el Guía de uso.)
•
Si existe una casilla de vericación para desactivar EDID en el
panel de control de visualización, márquela cuando utilice PC RGB.
• Emplee el ajuste automático de la pantalla cuando
visualice una pantalla de PC por vez primera utilizando
PC D-SUB o PC RGB o cuando cambie la conguración
del PC. La pantalla se ajustará automáticamente cuando
SELF ADJUST <AUTO AJUSTE> en el menú OPTION
<OPCIONES> esté establecido en ON <SÍ>.
•
Si la salida de audio del dispositivo de reproducción se conecta
directamente a los altavoces o a otros aparatos, el vídeo del
monitor podría aparecer retardado respecto a la parte de audio.
El audio deberá reproducirse a través de este monitor conectando
el dispositivo de reproducción a la entrada de audio del monitor y
la salida de audio del monitor a los altavoces u otros aparatos.
• Los terminales de entrada de audio utilizados en cada uno
de los modos de entrada están congurados de fábrica del
modo siguiente.
Modo de entrada
Terminal de entrada de audio
(ajuste de fábrica)
PC D-SUB, PC DVI-D,
PC RGB
Terminal de entrada de audio
AV DVI-D Terminal de entrada Audio1
AV COMPONENT,
AV S-VIDEO, AV VIDEO
Terminal de entrada Audio2
PC HDMI, AV HDMI Terminal de entrada PC/AV HDMI
1. Terminal de entrada PC/AV HDMI
• Use un cable de HDMI de venta en comercios (conforme
a la norma HDMI).
• Establezca HDMI de INPUT SELECT <SELECCIÓN
DE ENTRADA> en el menú OPTION <OPCIONES> de
acuerdo con el dispositivo que desea conectar.
• Seleccione el terminal de entrada de audio que se
utilizará en PC HDMI o AV HDMI de AUDIO SELECT
<SELECCIÓN DE AUDIO> en el menú OPTION
<OPCIONES>. Cuando se seleccione HDMI, la conexión
al terminal de entrada de audio será innecesaria.
2. Terminal de entrada PC D-sub
• Cuando esté instalada la placa PN-ZB02 (opcional),
seleccione el terminal de entrada de audio que se utilizará
en PC D-SUB de AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú OPTION <OPCIONES>.
3. Terminal de entrada de audio
• Use un cable de audio sin resistencia.
• Cuando esté instalada la placa PN-ZB02 (opcional),
establezca el terminal de entrada de audio utilizado para
cada modo de entrada en AUDIO SELECT <SELECCIÓN
DE AUDIO> en el menú OPTION <OPCIONES>.
4. Terminales de salida de audio
• El sonido de salida variará dependiendo del modo de
entrada.
• El volumen del sonido de salida puede jarse
estableciendo AUDIO OUTPUT(RCA) <SALIDA DE
AUDIO(RCA)> en el menú OPTION <OPCIONES>.
• No será posible controlar la salida de sonido de los
terminales de salida de audio con el menú AUDIO.
5. Terminal de salida RS-232C
6. Terminal de entrada RS-232C
• Podrá controlar el monitor desde un PC conectando un
cable recto RS-232 de venta en comercios entre estos
terminales y el PC.
• Cuando utilice el kit de control PN-ZR01 (opcional) para
usar varios monitores con el control remoto, conecte los
distintos monitores en serie empleando un cable recto
RS-232 de venta en comercios. (Véase la página 9.)
7. Terminal de kit de control
• Conecta el cajetín del sensor de control remoto del kit de
control PN-ZR01 (opcional). (Véase la página 9.)
