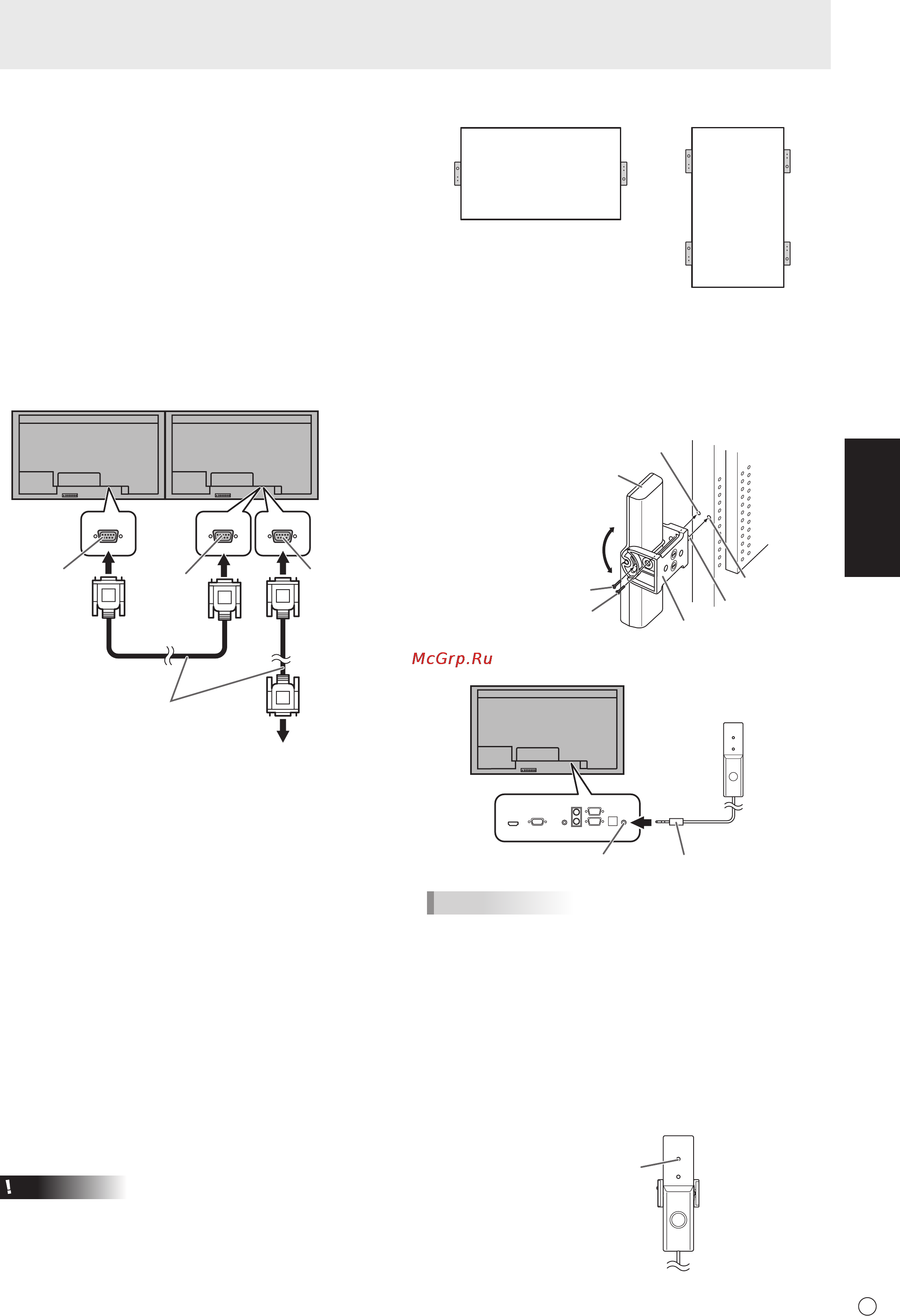

ESPAÑOL
9
S
Conexión de equipos periféricos
■ Conexión con cable RS-232
Si conecta el monitor en serie mediante un cable RS-232,
usando los botones de control del monitor maestro (unidad
principal), podrá copiar los ajustes al monitor esclavo
(unidad de expansión), y el control de todos los monitores
podrá hacerse a través del uso del maestro. Será necesario
congurar cada nº de ID en el monitor.
1. Conecte los monitores por orden.
El primer monitor se establecerá como maestro (unidad
principal) y el segundo monitor y siguientes serán esclavos
(unidades de expansión).
Conecte el terminal de salida RS-232C del primer monitor
(maestro) y el terminal de entrada RS-232C del segundo
monitor (esclavo) entre sí empleando un cable RS-232 (recto).
Conecte del mismo modo al tercero y a los monitores
siguientes.
Es posible conectar hasta 25 monitores (dependiendo de
la longitud del cable utilizado y del entorno circundante).
Cable recto RS-232
(de venta en comercios)
Primer monitor: maestro Segundo monitor: esclavo
Tercer monitor: se conecta al terminal
de entrada RS-232C
del esclavo
Terminal de
entrada
RS-232C
Terminal de
salida
RS-232C
Terminal de
salida
RS-232C
2. Establezca el nº de ID.
Lleve a cabo el control con los botones laterales traseros
del monitor maestro.
Si establece AUTO ASSIGN ID No. <AUTO ASIGNACIÓN
NO. ID>, dentro del menú principal del monitor, en ON
<SÍ>, el nº de ID se asignará automáticamente por orden a
partir del maestro. (Consulte la Guía de uso.)
Si instala el kit de control (opcional), podrá utilizar los
monitores con el control remoto.
■ Conexión con el kit de control (opcional)
Si usa el monitor con el control remoto, será necesario el kit
de control PN-ZR01 (opcional).
• Se podrá controlar un monitor arbitrario o todos los
monitores con el control remoto del primer monitor.
• Será posible controlar hasta 25 monitores.
• Conecte los monitores en serie con un cable RS-232.
Acople el cajetín del sensor de control remoto a una de las
áreas que se presentan a continuación.
* Cuando se acople en el lado izquierdo, la parte superior
e inferior del cajetín del sensor de control remoto estarán
invertidas (el cable de conexión estará en la parte
superior), por lo que se recomienda el lado derecho.
Precaución
• Cuando acople el cajetín del sensor de control remoto,
apague el interruptor de alimentación principal.
• No inserte ningún otro cable en el terminal de kit de control
aparte del cable de conexión del cajetín del sensor de
control remoto.Tampoco conecte ningún cable de conexión
que haya sido alargado con cables de venta en comercios.
Para el monitor en
orientación horizontal
Para el monitor en
orientación vertical
1. Inserte la protuberancia antirrotación del brazo de
jación en el oricio antirrotación del monitor.
2. Fije el oricio de angulación del pedestal del monitor
con el tornillo de montaje.
3. Ajuste el ángulo del cajetín del sensor de control
remoto y asegúrelo con el tornillo de jación de modo
que pueda recibir señales de forma precisa desde el
control remoto.
Protuberancia
antirrotación
Ajuste de
ángulo
Orificio
antirrotación
Brazo de fijación
Tornillo de montaje (corto)
Tornillo de fijación
Cajetín del sensor
de control remoto
Tornillo de angulación
del pedestal
4. Inserte el cable de conexión del cajetín del sensor de
control remoto en el terminal del kit de control.
Cable de conexiónTerminal de kit de control
Cajetín del sensor
de control remoto
CONSEJOS
• Cuando se conecte el cajetín del sensor de control remoto,
podrá utilizarse el sensor de luminosidad.
La luminosidad de la pantalla cambiará automáticamente
en función de las condiciones lumínicas y de la luminosidad
circundante. (Consulte la Guía de uso.)
• Dependiendo de donde se haya colocado o de las
condiciones del entorno, el cajetín del sensor de control
remoto podría verse afectado por la luminosidad de la
pantalla de la unidad principal y el sensor de luminosidad
podría no responder.
• No instale el cajetín del sensor de control remoto en zonas
demasiado claras u oscuras. El sensor de luminosidad
podría no funcionar adecuadamente.
Sensor de
luminosidad
