Sharp PN-E702 [10/57] Название деталей
![Sharp PN-E702 [10/57] Название деталей](/views2/1095808/page10/bga.png)
10
P

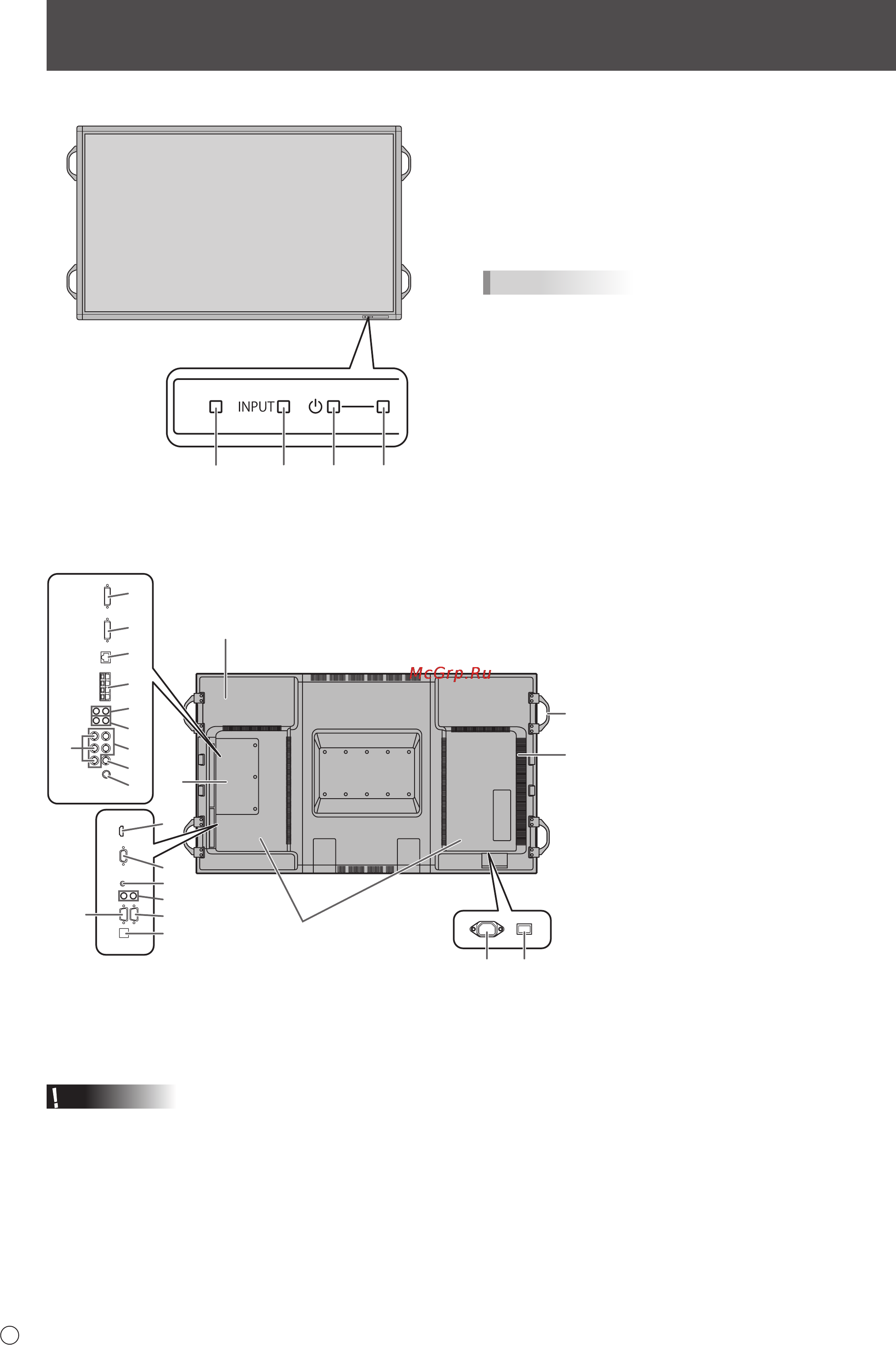

Название деталей
n
Вид сзади
17
16
15
18
21
20
19
23
22
5
6
7
8
9
10
11
12
24
1
3
4
13 14
2
Если подсоединена
PN-ZB01 (опция)
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
• Не открывайте крышку секции для дополнительных
разъёмов самостоятельно. Внутри секции находятся
детали под высоким напряжением, которое может
привести с поражению электрическим током.
n
Вид спереди
1
2345
1. ЖК панель
2. Датчик для дистанционного управления
(См. стр. 15.)
3. Переключатель входа (См. стр. 18.)
4. Выключатель питания (См. стр. 16.)
5. LED-питания (См. стр. 16.)
ПОДСКАЗКИ
• Используйте острый предмет, такой как ручка, для
нажатия на выключатель, расположенный на передней
стороне монитора.
1. Секция для подсоединения
опциональных устройств
Эта секция используется для
подключения аппаратных средств
для в целях создания расширенной
функциональности. Наличие данной
секции для подключения не гарантирует
предоставление совместимых
аппаратных средств в будущем.
2. Динамики
3. Ручки (См. стр. 14.)
4. Вентиляционные отверстия
5. Крышка секции для дополнительных
разъёмов
Дополнительные входные/выходные
разъемы могут быть использованы
при подключении терминальная плата
PN-ZB01 (опция).
6
. Входной разъем ПК/AV HDMI (См. стр. 12.)
7
. Входной разъем ПК D-sub (См. стр. 12.)
8. Входной разъем аудио (См. стр. 12.)
9
. Выходные разъемы аудио (См. стр. 12.)
10
. Выходной разъем RS-232C (См. стр. 12.)
11
. Входной разъем RS-232C (См. стр. 12.)
12. Дополнительный разъем
Этот разъем предназначен для
будущей (опциональной) расширенной
функциональности. Наличие
данного терминала не гарантирует
предоставление расширенной
функциональности в будущем.
13. Входной разъем питания
переменного тока (См. стр. 14.)
14
. Главный выключатель питания (См. стр. 16.)
Если подсоединена PN-ZB01 (опция)
15
. Входной разъем ПК/AV DVI-D (См. стр. 13.)
16
. Выходной разъем ПК/AV DVI-D (См. стр. 13.)
17. Разъем LAN (См. стр. 13.)
18
. Разъемы внешнего динамика (См. стр. 13.)
19
. Входные разъемы аудио 1 (См. стр. 13.)
20
. Входные разъемы аудио 2 (См. стр. 13.)
21
. Входные разъемы ПК RGB(См. стр. 13.)
22
. Входные разъемы AV компонент (См. стр. 13.)
23
. Входной разъем AV видео (См. стр. 13.)
24
. Входной разъем AV S-видео (См. стр. 13.)
