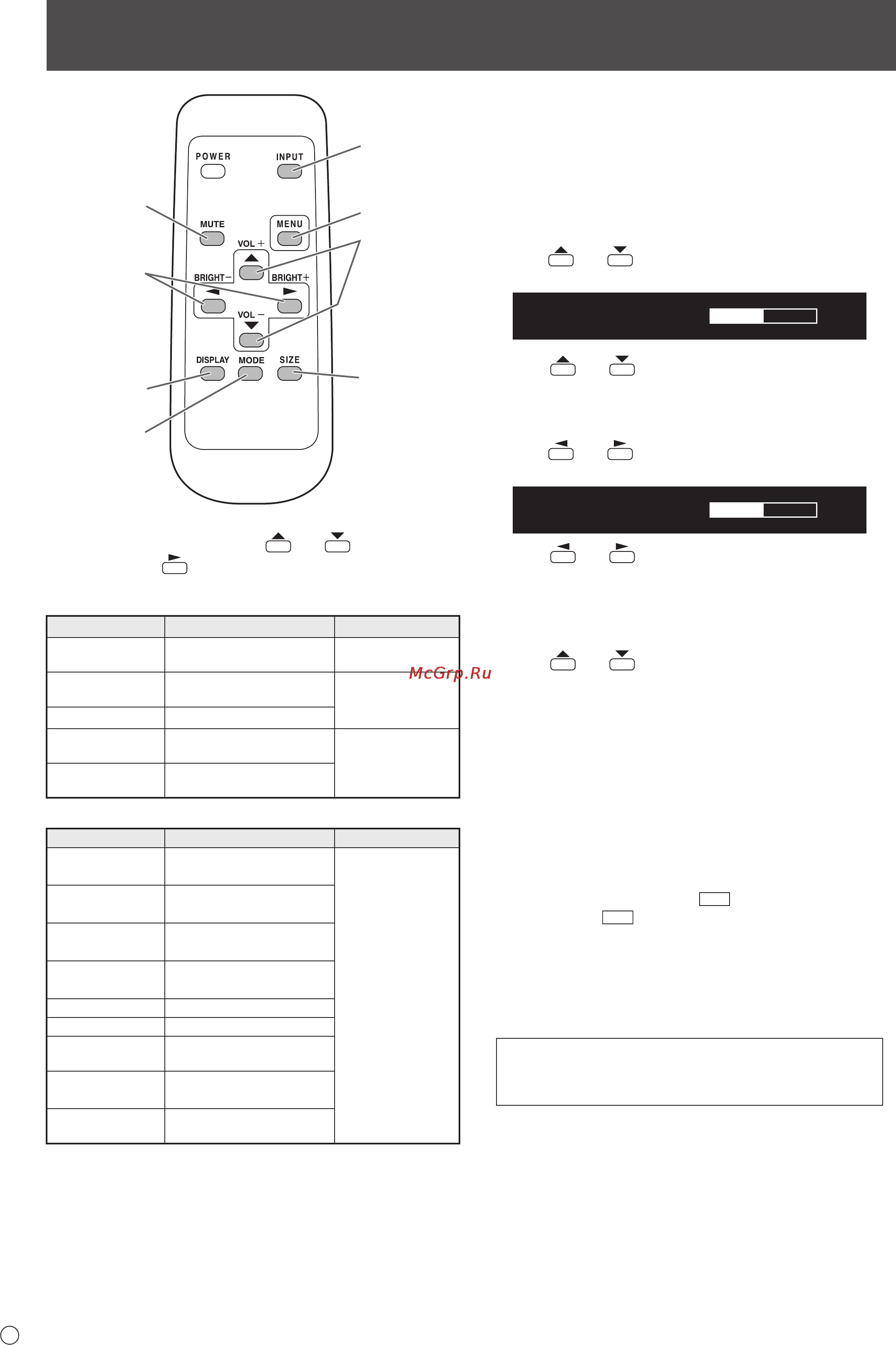

Основной режим работы
1
2
3
4
5
6
7
8
1. INPUT (Выбор режима входа)
Отображается меню. Нажмите
или для выбора
режима входа и
для ввода.
* Вы можете выбрать входной разъем, нажав
переключатель входа на мониторе.
Режим входа Видео Аудио
PC D-SUB
<ПК D-SUB>
Входной разъем ПК D-SUB
*1
Входной аудиоразъем
PC HDMI
<ПК HDMI>
Входной разъем ПК/AV HDMI
*2
*3
AV HDMI
Входной разъем ПК/AV HDMI
*2
AV COMPONENT
<AV КОМПОНЕНТ>
Входной разъем ПК D-sub
*1
Входной аудиоразъем
AV VIDEO
<AV ВИДЕО>
Входной разъем ПК D-sub
*1
Если подсоединена PN-ZB01 (опция)
Режим входа Видео Аудио
PC DVI-D
<ПК DVI-D>
Входной разъем ПК/AV
DVI-D*
4
*3
PC HDMI
<ПК HDMI>
Входной разъем ПК/AV
HDMI*
2
PC D-SUB
<ПК D-SUB>
Входной разъем ПК
D-SUB*
1
PC RGB
<ПК RGB>
Входные разъемы ПК
RGB*
5
AV DVI-D
Входной разъем ПК/AV DVI-D*
4
AV HDMI
Входной разъем ПК/AV HDMI*
2
AV COMPONENT
<AV КОМПОНЕНТ>
Входные разъемы AV компонент*
5
Входной разъем ПК D-SUB*
1
AV S-VIDEO
<AV S-ВИДЕО>
Входной разъем AV
S-видео
AV VIDEO
<AV ВИДЕО>
Входной разъем AV видео
Входной разъем ПК D-SUB*
1
*1 Выберите разъем для D-SUB в INPUT SELECT
<ВЫБОР ВХОДА>.(См. стр. 23.)
*2 Выберите разъем для HDMI в INPUT SELECT <ВЫБОР
ВХОДА>.(См. стр. 23.)
*3 Выберите разъем для AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД>, (См. стр. 23.)
*4 Выберите разъем для DVI в INPUT SELECT <ВЫБОР
ВХОДА>. (См. стр. 23.)
*5 Выберите разъем для BNC в INPUT SELECT <ВЫБОР
ВХОДА>. (См. стр. 23.)
2. MUTE
Временно отключает звук.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
3. MENU
Отображает и отключает экранное меню (См. стр. 20).
4. VOL +/- (Регулировка громкости)
Нажатие
или отображает меню VOLUME
<ГРОМКОСТЬ>, когда экранное меню не отображается.
V OLUME 15
Нажмите или для регулировки громкости звука.
* Если не нажимать на кнопки около 4 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
5. BRIGHT +/- (Регулировка подсветки)
Нажатие
или отображает меню BRIGHT
<ЯРКОСТЬ>, когда экранное меню не отображается.
BRIGHT 15
Нажмите или для регулировки яркости.
* Если не нажимать на кнопки около 4 секунд, меню
BRIGHT <ЯРКОСТЬ> автоматически исчезнет.
6. SIZE (Выбор размера экрана)
Отображается меню.
Нажмите
или для выбора размера экрана. (См.
стр. 19.)
7. DISPLAY
Отображает информацию о мониторе. При повторном
нажатии этой кнопки экран исчезнет.
Если подсоединена PN-ZB01 (опция), на экране
отображается INFORMATION1 <ИНФОРМАЦИЯ1> →
INFORMATION2 <ИНФОРМАЦИЯ2> → пустой экран, и так
каждый раз, когда вы нажимаете эту кнопку.
• Изображение исчезает автоматически примерно через
15 секунд.
• Во время обмена данными через локальную сеть на
экране появляется надпись
LAN
.
• Красный цвет
LAN
указывает на дублирование
IP-адреса.
8. MODE (Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку режим
цветового воспроизведения изменяется в следующем
порядке:
STD <СТАНДАРТНО> (Стандартный) → VIVID
<ЦВЕТНОСТЬ> → sRGB → HIGH ILLUMINANCE
<ВЫС. ОСВЕЩЕННОСТЬ>→ STD...
• HIGH ILLUMINANCE <ВЫС. ОСВЕЩЕННОСТЬ>
отличается цветами, подходящими для мест с высокой
освещенностью.
• sRGB применим только к входу ПК.
sRGB – это международный стандарт представления
цветов, определенный МЭК (Международной
электротехнической комиссией). Преобразование
цветов проводится с учетом параметров
жидкокристаллических индикаторов, благодаря чему
цветовые тона отображаются максимально близко к
тонам исходного изображения.
