14
P

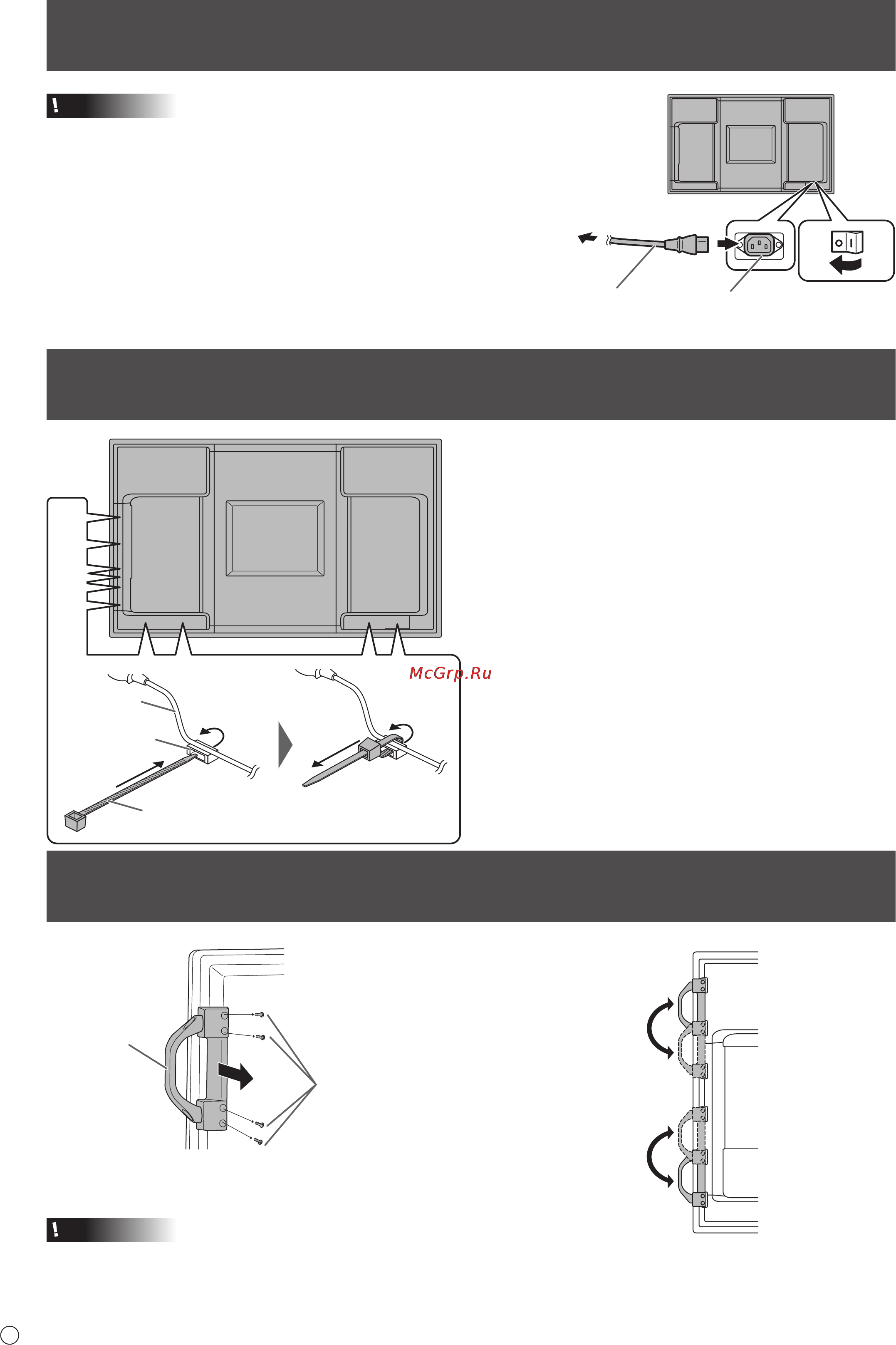

Присоединение шнура питания
Внимание
• Используйте только шнур питания, входящий в
комплект поставки монитора.
1. Выключите главный выключатель питания.
2. Вставьте вилку шнура питания (входит в поставку) в
разъем питания переменного тока.
3. Вставьте вилку шнура питания (входит в поставку) в
розетку питания переменного тока.
Входной разъем
питания переменного
тока
Главный
выключатель
питания
Для разъема
питания
Шнур питания
(входит в поставку)
2
3
1
Подключение кабелей
Кабели, подсоединенные к разъемам на задней панели
монитора, могут быть скреплены с помощью кабельного
зажима.
Поместите кабельный зажим в прикрепление зажима
кабеля на задней панели монитора и скрепите кабели.
Кабель
Прикрепление
зажима
кабеля
Зажим кабеля
Снятие ручек
Место установки можно изменить.
Ручки можно снять.
Ручка
Винты для
ручки
Внимание
• Снятые ручки и винты для их крепления предназначены для использования с данным монитором. Не используйте их
для других устройств.
• Для крепления ручек используйте ручки и винты, снятые с монитора.
• Убедитесь, что ручки надежно закреплены.
