Sharp PN-E702 [53/57] N ddc plug and play

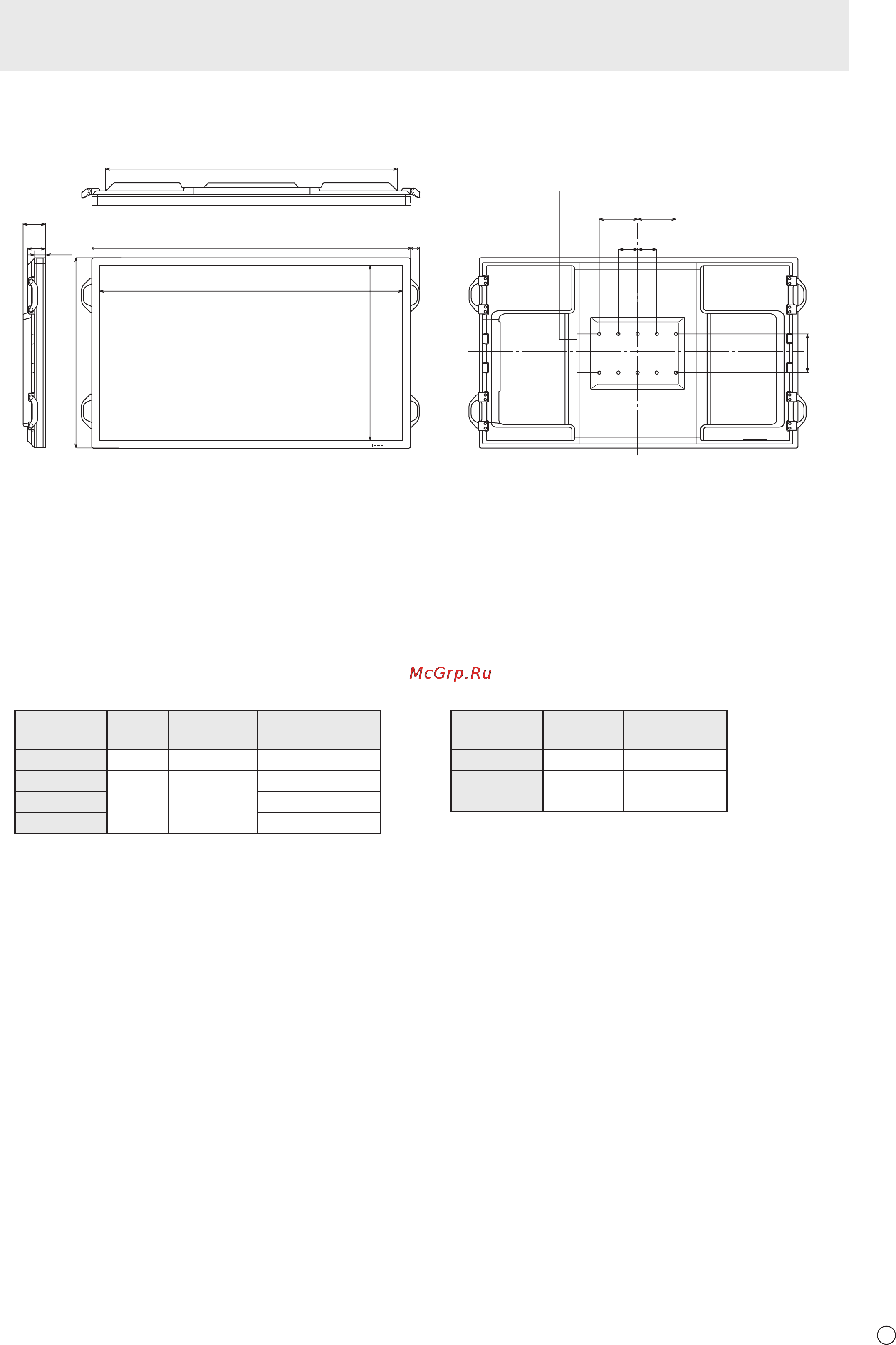

![Sharp PN-E702 [53/57] N ddc plug and play](/views2/1095808/page53/bg35.png)
53
P
Спецификации
n
Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
100
Блок: мм
200
200
100
100
200
Отверстия VESA *
1513
Ширина видимой части экрана (1545)
Высота видимой
части экрана (870)
1615 50
947
43,5
76,5
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA. SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести
к падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к
повреждению изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм
резьбы. Используйте кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум
4-кратный вес монитора.
n
Управление питанием
Данный монитор соответствует стандартам VESA DPMS и DVI DMPM. При этом, чтобы работала данная функция
управления питанием монитора, видеокарта и компьютер должны поддерживать один и тот же стандарт.
DPMS: сигнализация управления питанием монитора
DPMS Экран
Потребляемая
мощность
*
1
Hsync Vsync
ON STATE
Отображает
235 Вт*
1
Да Да
STANDBY
Не
отображает
1,0 Вт*
1
*
2
Нет Да
SUSPEND Да Нет
OFF STATE Нет Нет
*1 Если PN-ZB01 (опция) не подсоединена.
*2 Когда AUTO INPUT CHANGE <АВТОНАСТРОЙКА
ВХОДА> установлена в положение OFF <ВЫКЛ>.
DMPM: цифровое управление
DMPM Экран
Потребляемая
мощность
*
1
Monitor ON
Отображает
235 Вт*
1
Active OFF
Не
отображает
1,0 Вт*
1
*
2
n
DDC (plug and play)
Данный монитор поддерживает стандарт VESA DDC (Display Data Channel).
DDC - это стандарт сигналов (plug and play) для подключения мониторов к компьютерам. При этом они самостоятельно
обмениваются информацией о разрешении и других параметрах. Данная функция может использоваться в случае,
если компьютер поддерживает стандарт DDC и сконфигурирован таким образом, чтобы определять мониторы,
поддерживающие функцию plug and play.
Имеется несколько разновидностей стандарта DDC, в зависимости от метода обмена данными. Данный монитор
поддерживает стандарт DDC2B.
