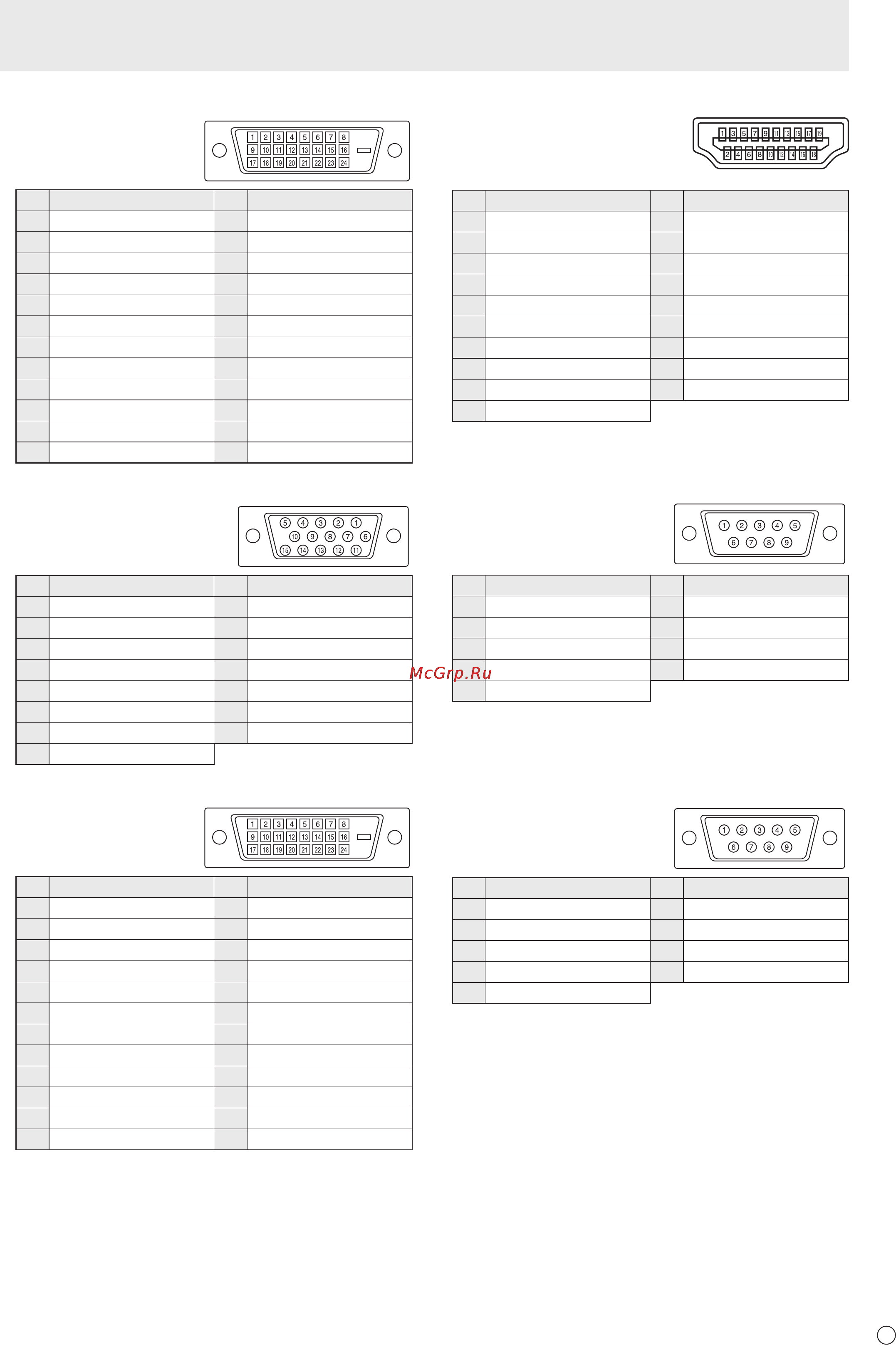

Спецификации
n
Контакты входного разъема ПК/AV DVI-D
(DVI-D 24 контакта)
Номер
Функция No. Функция
1 TMDS данные 2- 13 Н.З.
2 TMDS данные 2+ 14 +5 В
3
TMDS данные 2/4 экранированы
15 ЗАЗЕМЛ
4 Н.З. 16
Обнаружение горячего подключения
5 Н.З. 17 TMDS данные 0-
6 Тактовый генератор DDC 18 TMDS данные 0+
7 DDC данные 19
TMDS данные 0/5 экранированы
8 Н.З. 20 Н.З.
9 TMDS данные 1- 21 Н.З.
10 TMDS данные 1+ 22
Экран тактового генератора TMDS
11
TMDS данные 1/3 экранированы
23
Тактовый генератор TMDS +
12 Н.З. 24
Тактовый генератор TMDS -
n
Контакты входного разъема ПК D-sub
(Mini D-sub 15 контактов)
Номер
Функция
Номер
Функция
1
Вход красного видеосигнала
9 +5 В
2
Вход зелёного видеосигнала
10 ЗАЗЕМЛ
3
Вход синего видеосигнала
11 Н.З.
4 Н.З. 12 DDC данные
5 ЗАЗЕМЛ 13
Вход синхросигнала Hsync
6
ЗАЗЕМЛ для красного видеосигнала
14
Вход синхросигнала Vsync
7
ЗАЗЕМЛ для зелёного видеосигнала
15 Тактовый генератор DDC
8
ЗАЗЕМЛ для синего видеосигнала
n
Контакты выходного разъема ПК/AV DVI-D
(DVI-D 24 контакта)
Номер
Функция No. Функция
1 TMDS данные 2- 13 Н.З.
2 TMDS данные 2+ 14 +5 В
3
TMDS данные 2/4 экранированы
15 ЗАЗЕМЛ
4 Н.З. 16
Обнаружение горячего подключения
5 Н.З. 17 TMDS данные 0-
6 Тактовый генератор DDC 18 TMDS данные 0+
7 DDC данные 19
TMDS данные 0/5 экранированы
8 Н.З. 20 Н.З.
9 TMDS данные 1- 21 Н.З.
10 TMDS данные 1+ 22
Экран тактового генератора TMDS
11
TMDS данные 1/3 экранированы
23
Тактовый генератор TMDS +
12 Н.З. 24
Тактовый генератор TMDS -
n
Контакты входного разъема ПК/AV HDMI
(Разъем HDMI
TM
)
Номер
Функция
Номер
Функция
1 TMDS данные 2+ 11
Экран тактового генератора TMDS
2
TMDS данные 2 экранированы
12
Тактовый генератор TMDS -
3 TMDS данные 2- 13 CEC
4 TMDS данные 1+ 14 Н.З.
5
TMDS данные 1 экранированы
15 SCL
6 TMDS данные 1- 16 SDA
7 TMDS данные 0+ 17 DDC/CEC ЗАЗЕМЛ
8
TMDS данные 0 экранированы
18 +5V
9 TMDS данные 0- 19
Обнаружение горячего подключения
10
Тактовый генератор TMDS +
n
Контакты входного разъема RS-232C
(D-sub 9 контактов)
Номер
Функция
Номер
Функция
1 Н.З. 6 Н.З.
2 Переданные данные 7 Н.З.
3 Принятые данные 8 Н.З.
4 Н.З. 9 Н.З.
5 ЗАЗЕМЛ
n
Контакты выходного разъема RS-232C
(D-sub 9 контактов)
Номер
Функция
Номер
Функция
1 Н.З. 6 Н.З.
2 Принятые данные 7 Н.З.
3 Переданные данные 8 Н.З.
4 Н.З. 9 Н.З.
5 ЗАЗЕМЛ
