26
P
Пункты меню
n
УВЕЛИЧИТЬ
• Имеется возможность соединить несколько мониторов
и объединить их в один большой экран, на котором
можно будет показывать изображение.
• Можно соединять до пяти мониторов в горизонтальном
и вертикальном направлениях.
• На каждом мониторе отображаются увеличенные части
разделенных изображений.

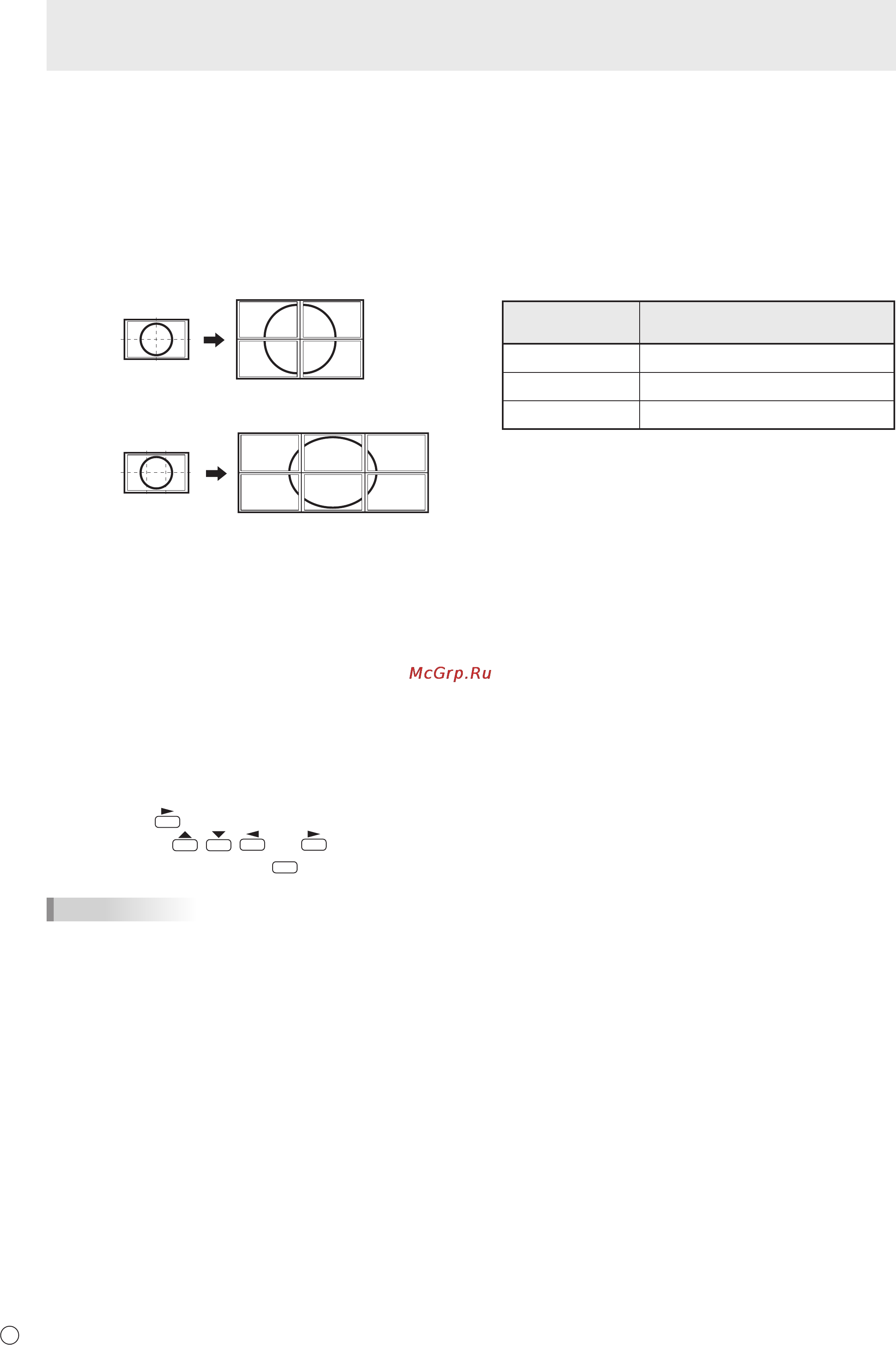

(Пример)
Горизонтальное направление: 2 монитора
Вертикальное направление: 2 монитора
Горизонтальное направление: 3 монитора
Вертикальное направление: 2 монитора
Процедура настройки
Настройте при помощи меню MULTI <МУЛЬТИ>.
1. Установите для параметра ENLARGE <УВЕЛИЧИТЬ>
значение ON <ВКЛ>.
2. Выберите пункт ADVANCED (ENLARGE)
<ДОПОЛНИТЕЛЬНЫЙ (УВЕЛИЧИТЬ)>.
3. В параметре ENLARGE H <УВЕЛИЧИТЬ ПО
ГОРИЗОНТАЛИ> укажите количество мониторов в
горизонтальном направлении.
4. В параметре ENLARGE V <УВЕЛИЧИТЬ ПО
ВЕРТИКАЛИ> укажите количество мониторов в
вертикальном направлении.
5. В ENLARGE-POS <ПОЗИЦИЯ УВЕЛИЧИТЬ> укажите
ту часть разделённого изображения, которая будет
отображаться на каждом мониторе.
1) Нажмите
.
2) Нажимайте
, , или , чтобы выбрать
положение, затем нажмите
MENU
.
ПОДСКАЗКИ
• При использовании функции Увеличение функция
AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА>
использоваться не может.
• При использовании функции Увеличение функция
HDMI AUTO VIEW <АВТОПРОСМОТР HDMI СИГНАЛА>
использоваться не может.
n
ZOOM2 SPECIAL SETTING
<СПЕЦ. НАСТРОЙКА МАСШТАБ2>
Если при подключении ноутбука с одним из следующих
разрешений экрана на экране видны черные полосы по
краям, установите для ZOOM2 SPECIAL SETTING <СПЕЦ.
НАСТРОЙКА МАСШТАБ2> в INPUT SIGNAL <ВХОДНОЙ
СИГНАЛ> в меню OPTION <ОПЦИЯ> значение ON <ВКЛ>
и затем для параметра SIZE (Выбор размера экрана)
выберите значение ZOOM2 <МАСШТАБ2>.
Таким образом полосы по краям будут заполнены
изображением.
Разрешение
ноутбука
Соответствующий сигнал*
1
1280x800 1280x1024, 1280x960, 1400x1050*
2
1280x600 1280x720
1024x600 1024x768
*1: Этот параметр настройки доступен только для
перечисленных выше разрешений экрана (включая черные
полосы).
*2: Используйте опцию автоматической регулировки экрана.
