Asus PQ321QE [12/36] Подсоединение периферийного оборудования

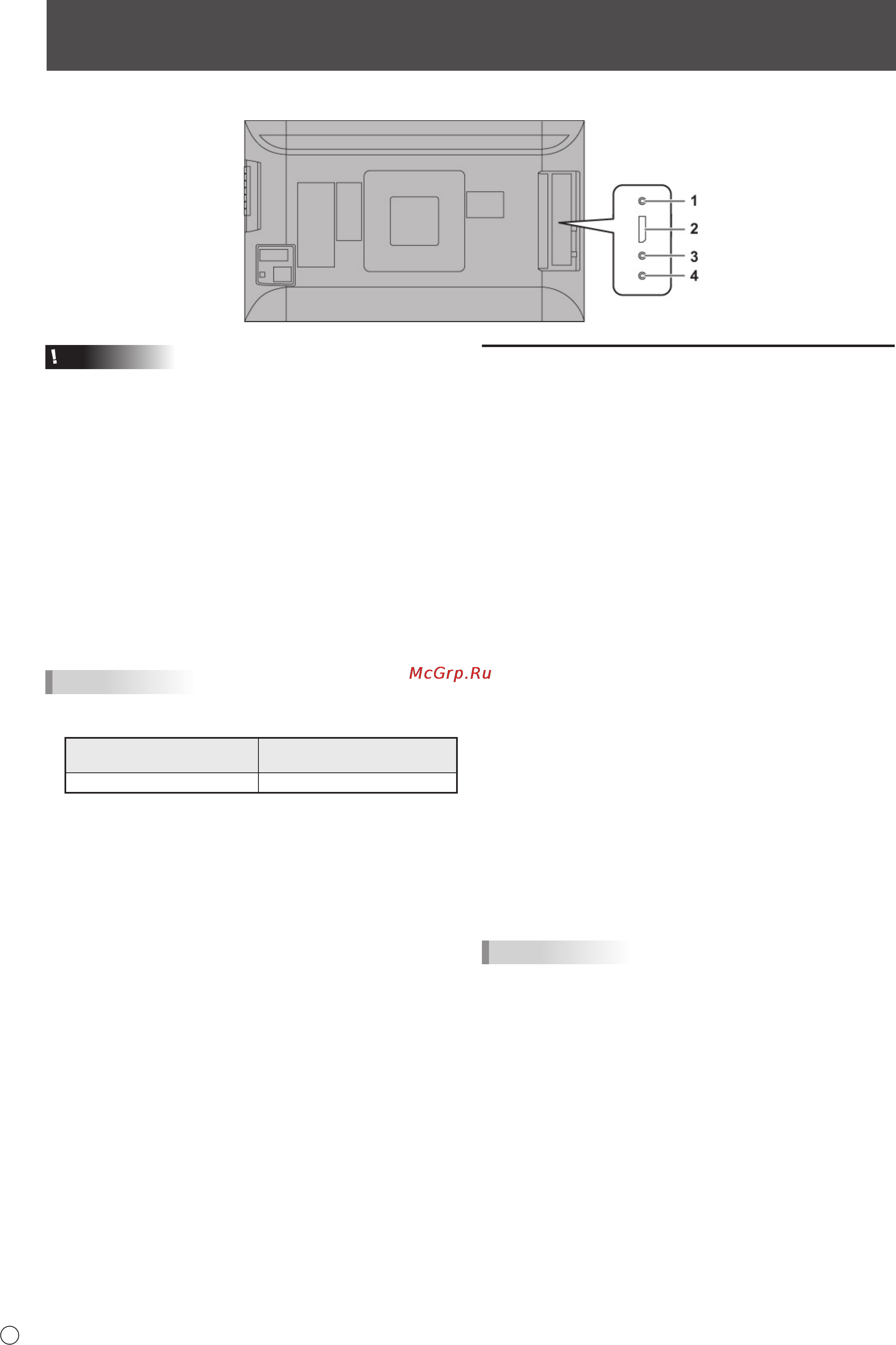

![Asus PQ321QE [12/36] Подсоединение периферийного оборудования](/views2/1098533/page12/bgc.png)
12
E
Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при
подсоединении кабелей входной и выходной разъемы.
Если кабели, подсоединенные к входному и выходному
разъемам, будут случайно перепутаны, это может стать
причиной возникновения неисправностей и других
проблем.
• Не используйте кабели с поврежденными или
деформированными разъемами. Применение такого
кабеля может стать причиной неисправностей.
• Возможность отображения зависит от компьютера
(видеокарты), кабелей или подключаемых
периферийных устройств.
ПОДСКАЗКИ
• Используемый входной аудиоразъем имеет следующие
заводские настройки.
Режим ввода
Входной разъем аудио (настройка по
умолчанию)
DisplayPort
Входной разъем DisplayPort
Соединение с оборудованием ПК или AV
1. Входной разъем RS-232C
• Монитор можно подключить к ПК с помощью кабеля-
переходника RS-232C (входит в комплект поставки) и
имеющихся в продаже кабелей прямого подключения
RS-232 для управления монитором с ПК.
2. Входной разъем DisplayPort
• Используйте поставляемый в комплекте кабель
DisplayPort.
• Выберите вход для аудиосигнала для использования
в режиме DisplayPort в разделе AUDIO SELECT
<ВЫБРАТЬ АУДИОВХОД> меню SETUP
<УСТАНОВКА>.
При выборе режима DisplayPort подключать источник
сигнала к входному аудиоразъему не обязательно.
* Используйте кабель, входящий в комплект поставки.
* Если вам нужен более длинный кабель, обратитесь к
своему дилеру.
3. Входной разъем аудио
• Используйте имеющийся в продаже аудиокабель
(мини-джек стерео) без сопротивления.
• Задайте испольуемый входной аудиоразъем в разделе
AUDIO SELECT <ВЫБРАТЬ АУДИОВХОД> меню
SETUP <УСТАНОВКА>.
4. Разъем для наушников
• Используйте имеющиеся в продаже наушники (мини-
джек стерео).
• Громкость можно настраивать с помощью регулятора
громкости.
ПОДСКАЗКИ
• Длина сигнальных кабелей или окружающая среда
могут оказывать влияние на качество изображения.
• Вывод видео деактивирован в следующих случаях:
когда питание отключено;
когда монитор находится в режиме ожидания входного
сигнала.
