Asus PQ321QE [29/36] N чертежи с указанием размеров
![Asus PQ321QE [29/36] N чертежи с указанием размеров](/views2/1098533/page29/bg1d.png)
29
E
n

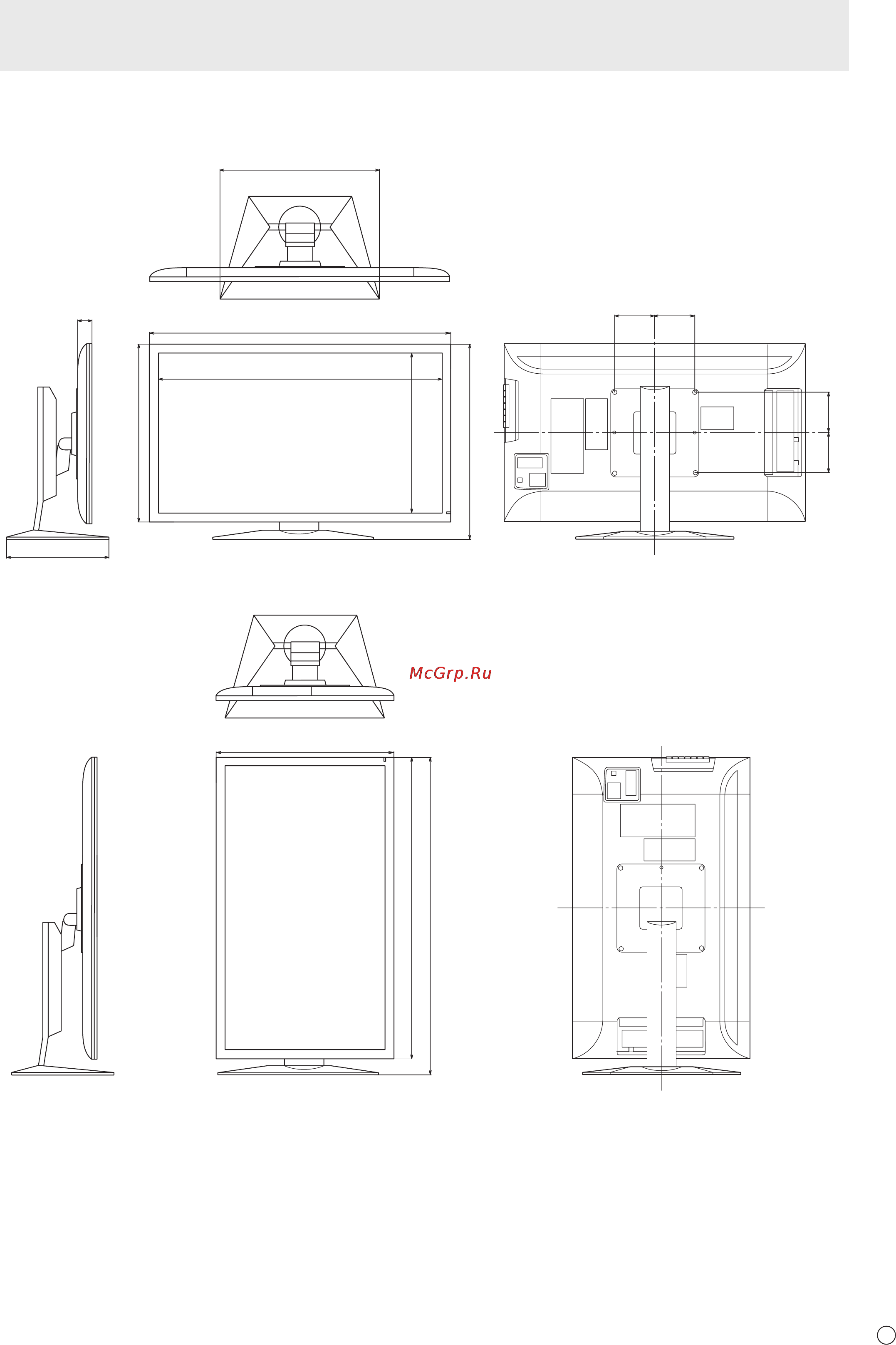

Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
• Горизонтальная ориентация
100 100
Высота видимой
части экрана
(395)
Ширина видимой части экрана (700)
* С регулировкой (489-634)
750
256
399
100 100
441
35
*
Блок: мм
• Вертикальная ориентация
788
750
441
Блок: мм
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA. ASUS рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести
к падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к
повреждению изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм
резьбы. Используйте кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум
4-кратный вес монитора.
