23
E

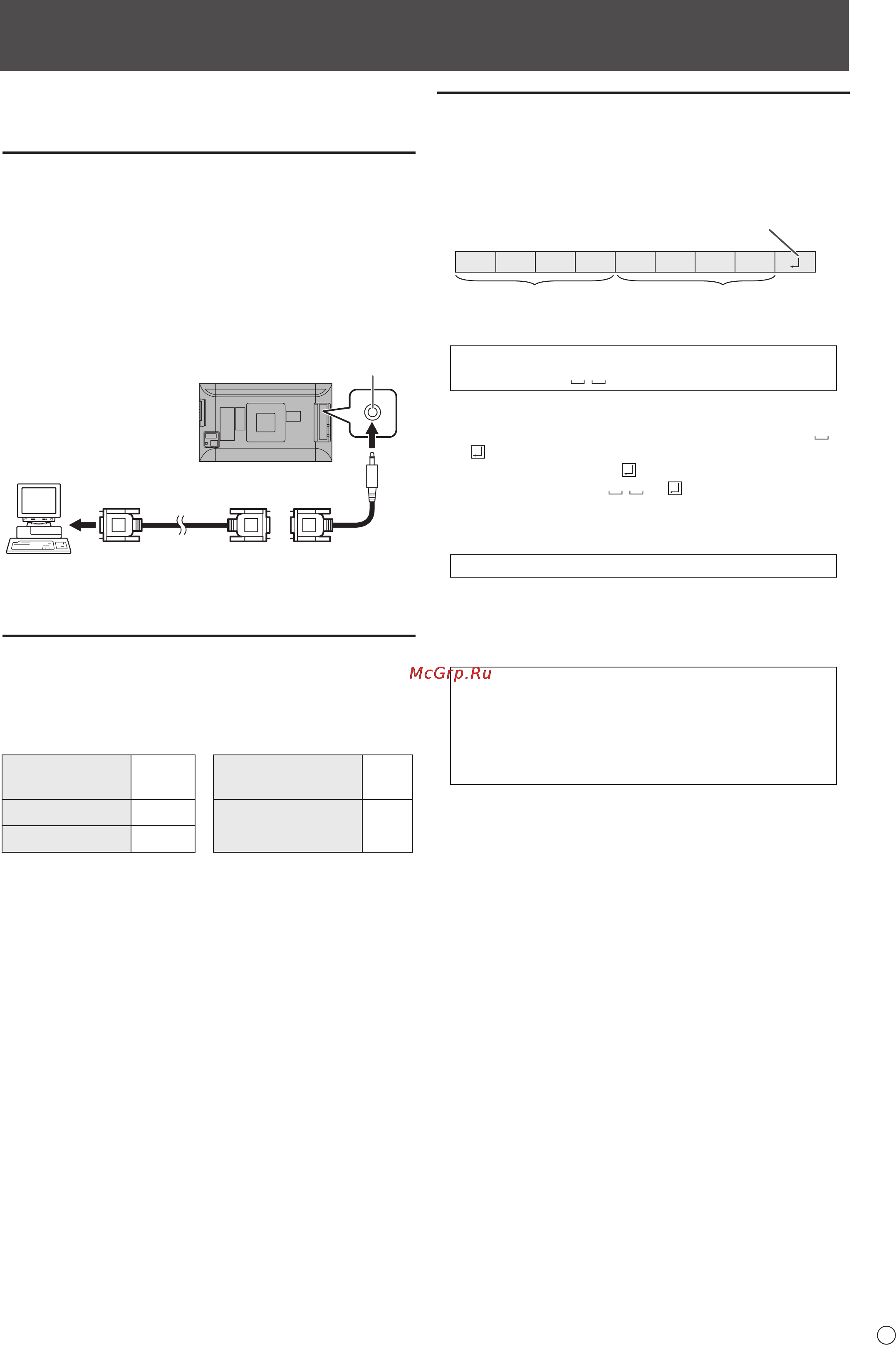

Управление монитором с помощью ПК (RS-232C)
Можно управлять этим монитором с ПК по интерфейсу
RS-232C (COM-порт) на ПК.
Соединение с ПК
Соедините COM-порт на ПК (разъем RS-232C) с разъемом
CONTROL <УПРАВЛЕНИЕ> (входной разъем RS-232C) на
мониторе, используя кабель-переходник RS-232C (входит
в комплект поставки) и кабель прямого подключения RS-
232 (имеется в продаже).
Закрепите кабель-переходник RS-232C с помощью
зажима.
разъем CONTROL
<УПРАВЛЕНИЕ>
(Входной разъем RS-232C)
ПК
К COM-порту
Прямой кабель RS-232
(производится серийно)
Кабель-переходник
RS232C (входит в
комплект поставки)
Условия передачи данных
Установите настройки передачи данных по интерфейсу
RS-232C на ПК таким образом, чтобы они соответствовали
настройкам передачи данных монитора следующим
образом.
Скорость в
бодах
*
Стоповый бит
1 бит
Длина данных 8 бит
Управление
обменом данных
Нет
Бит паритета Нет
* Установите ту же скорость, что и для параметра BAUD
RATE <СКОРОСТЬ ДВОИЧНОЙ ПЕРЕДАЧИ> в меню
SETUP <УСТАНОВКА>. (первоначальное значение:
38400 бит/с)
Процедура обмена данными
n
Формат команды
Когда с ПК на монитор отправляется команда, монитор
работает в соответствии с принятой командой и посылает
в подтверждение на ПК.
C1 C2 C3 C4 P1 P2 P3 P4
Код возврата
Поле команды
(4 предписанных
цифробуквенных символа)
Поле параметра
(Строка из 4 символов,
состоящая из: 0-9, +, -, пробел, ?)
Пример: VOLM0030
VOLM
30
* Не забывайте в качестве параметра задавать 4
символа. Если необходимо, добавляйте пробелы (“ ”).
(“ ” – это код возврата (0D
H
, 0A
H
или 0D
H
))
Неправильно : VOLM30
Правильно : VOLM 30
При вводе отрицательного значения вводите значение из
трех цифр.
Пример: OFSR-127
Если в команде имеется “R”, которая обозначает
“Направление” по “Таблица команд RS-232C” на стр. 25, то
текущее значение может быть возвращено с помощью “?”
в качестве параметра.
Пример:
VOLM ? ? ? ? ←
С ПК на монитор
(Какая текущая настройка
громкости?).
30 ←
С монитора на ПК (Текущая
настройка громкости: 30).
