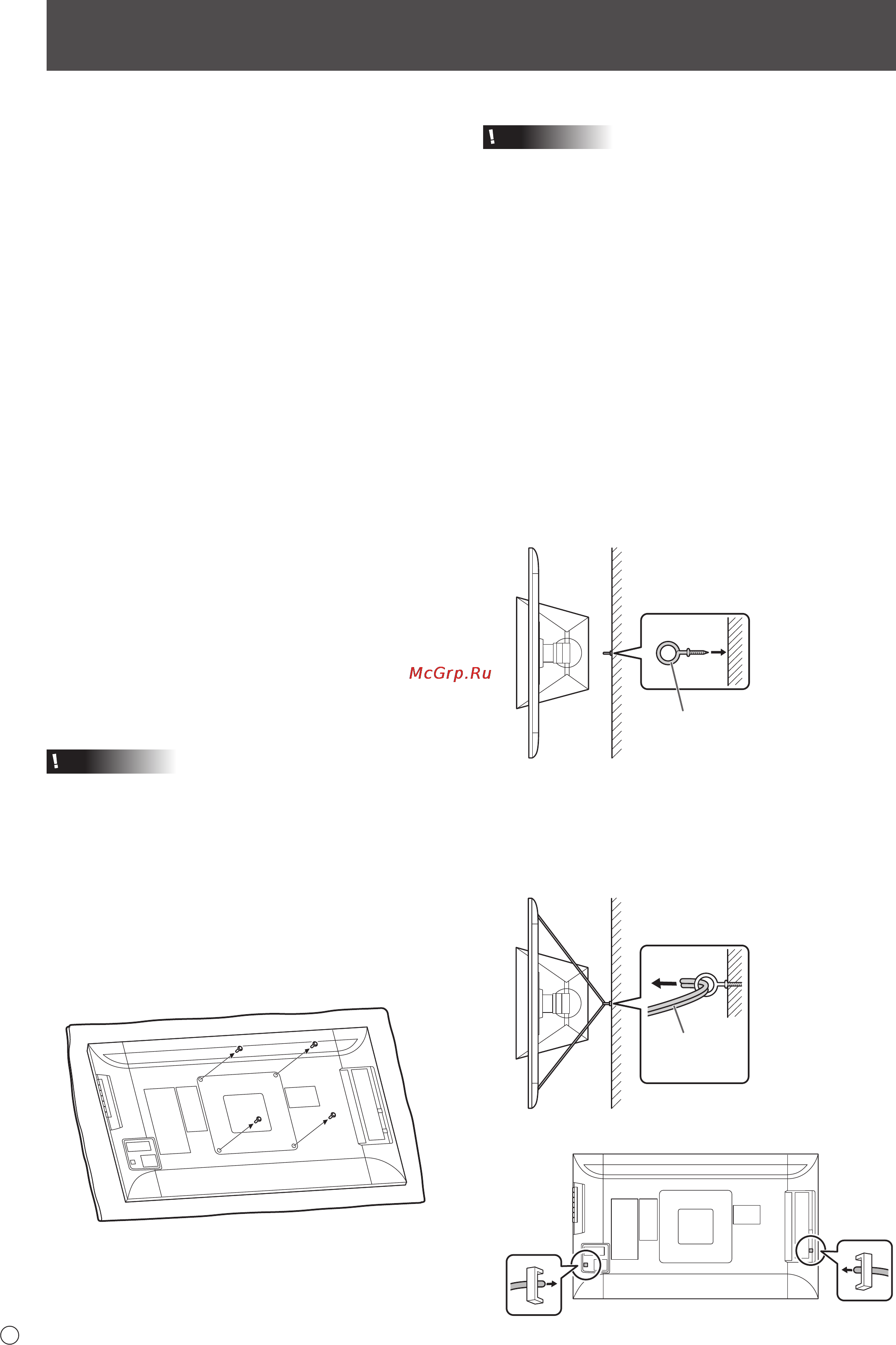

32
E
• При установке, снятии или перемещении монитора
следует убедиться, что эту работу выполняют не менее
2 человек.
• Убедитесь, что вы используете настенный кронштейн,
спроектированный или предназначенный для крепления
данного монитора.
• Данный монитор проектировался для установки
на бетонные стены или колонны. Для крепления
к конструкциям из других материалов, таких как
оштукатуренные стены/тонкие пластмассовые панели/
деревянные панели, необходимо до установки
выполнить определенные работы по их укреплению.
Данный монитор и крепежные кронштейны должны
устанавливаться на стену, которая может выдержать как
минимум 4-кратный вес монитора. Установку необходимо
выполнять, используя подходящий для материала и
конструкции метод.
• Для крепления кронштейнов, совместимые со
стандартом VESA следует использовать винты М6,
длина которых на 8-10 мм больше толщины крепежного
кронштейна.
• Не используйте ударную отвертку.
• При перемещении монитора обязательно удерживайте
его снизу и по бокам. Не держите монитор за ЖК панель
или углы. Это может привести к повреждению изделия,
его неисправности или к травмированию людей.
• Запрещается использовать какие-либо другие
отверстия для крепежных винтов, за исключением
отверстий VESA.
Меры предосторожности при креплении
(Для дилеров и инженеров по обслуживанию ASUS)
n
Снятие соединительной пластины
Внимание
• Соединительная пластина предназначена только для
использования с этим монитором. Не применяйте ее с
другими устройствами.
1. Расстелите толстую мягкую ткань (например,
одеяло), которая предотвратит повреждение ЖК-
панели, на плоской поверхности, на которой
помещается весь монитор, и положите монитор на
ткань ЖК-панелью вниз.
2. Снимите винты (x4) крепления соединительной
пластины и затем саму соединительную пластину.
n
Во избежание опрокидывания
Внимание
• Чтобы снизить риск травм и повреждений, вызванных
опрокидыванием или падением изделия при
землетрясении или подобных ситуациях, примите меры
для предотвращения опрокидывания и падения.
• Если стена или поверхность, на которой установлен
монитор, недостаточно прочны, эффективность
предпринимаемых мер по предотвращению падения/
опрокидывания будет значительно снижена. Укрепите
должным образом стену или поверхность.
Меры по предотвращению падения/опрокидывания
предназначены для уменьшения опасности травм и
повреждений при землетрясении, однако эффективность
этих мер при землетрясении любой силы не гарантируется.
• Перед осуществлением мер по предотвращению
опрокидывания, вставьте все кабели в разъемы.
Закрепите на стене или стойке
1. Прикрепите имеющийся в продаже рым-болт (болт с
ушком для крепления стропы или шнура) к стене или
стойке.
Убедитесь, что рым-болт надежно закреплен и не
выпадает.
Отдельно приобретаемый
рым-болт
(болт с ушком для крепления
стропы или шнура)
• Вид монитора сверху
2. Для закрепления монитора проденьте отдельно
приобретенный шнур необходимой прочности через
крепления для троса и кольцо рым-болта на стене
или стойке.
• Вид монитора сверху
Отдельно
приобретаем
ый шнур
• Вид монитора сзади
