Расположение проектора14
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора иэкраном, настройки масштабирования и видеоформата.

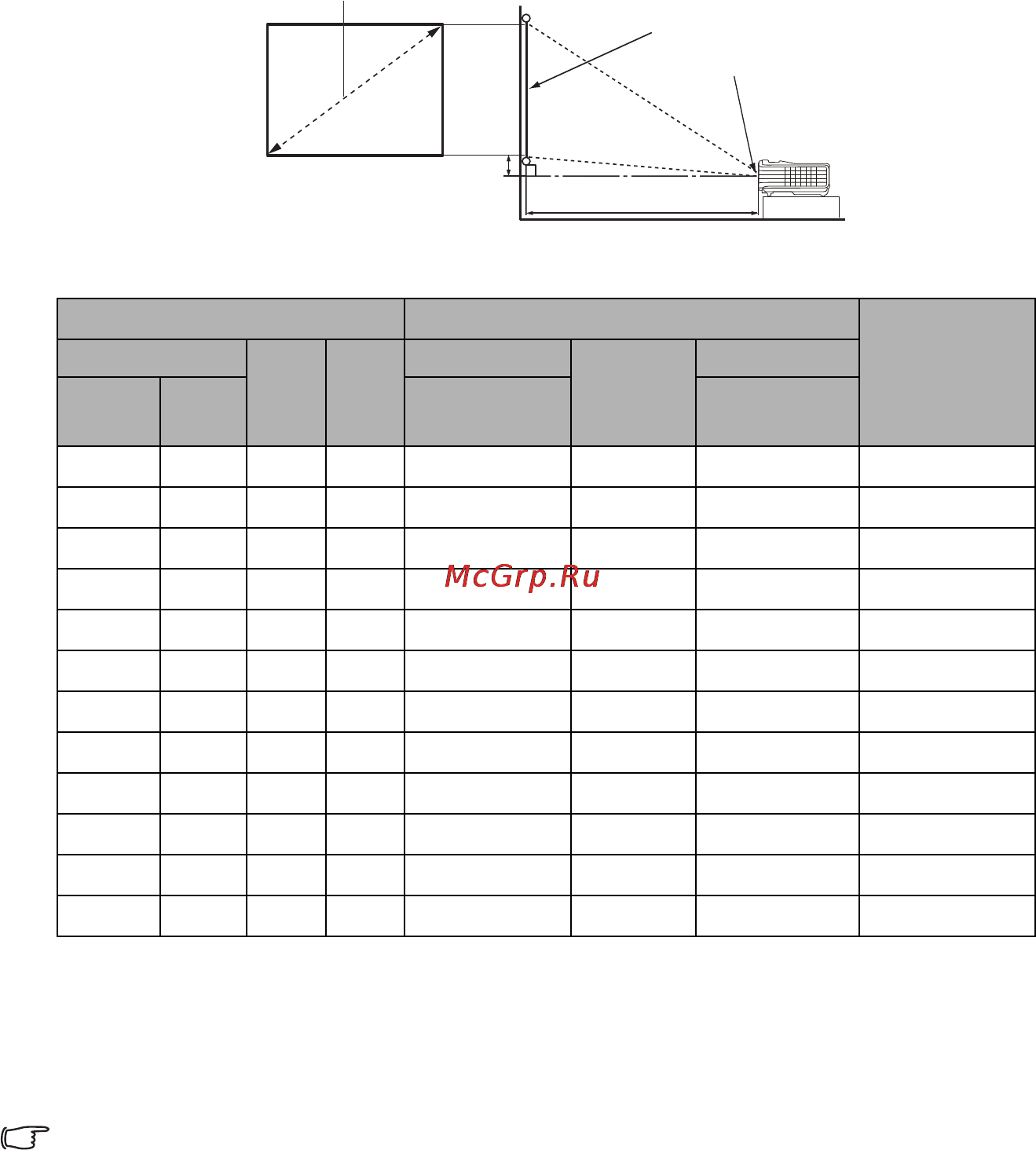

Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на
стр. 55.
Для формата экрана 4:3 и проецируемого изображения 4:3
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4762 мм, а вертикальное смещение составляет 183 мм.
Если полученное расстояние проецирования составляет 6,0 м (6000 мм), наиболее
близким значением в столбце "Расстояние до экрана в мм" является
5953 мм. В той
же строке указано, что требуется экран с диагональю 150 дюймов (около 3,8 м).
Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора BenQ рекомендует до окончательной установки
проектора физически измерить размер проецируемого изображения и расстояние проектора
после установки проектора на место, чтобы внести поправку на оптические характеристики
проектора. Это позволит определить точное расположение проектора, являющееся
оптимальным для выбранного места установки
.
Размер экрана Расстояние до экрана в мм
Вертикальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
30 762 610 457 1134 1191 1247 46
40 1016 813 610 1512 1587 1663 61
50 1270 1016 762 1890 1984 2079 76
60 1524 1219 914 2268 2381 2494 91
80 2032 1626 1219 3024 3175 3326 122
100 2540 2032 1524 3780 3968 4157 152
120 3048 2438 1829 4535 4762 4989 183
150 3810 3048 2286 5669 5953 6236 229
200 5080 4064 3048 7559 7937 8315 305
220 5588 4470 3353 8315 8731 9146 335
250 6350 5080 3810 9449 9921 10394 381
300 7620 6096 4572 11339 11905 12472 457
Ш
В
Расстояние проецирования
Центр объектива
Экран
Вертикальное
смещение
Диагональ экрана 4:3
