Suomi | 1292 610 A15 119 • 22.10.09

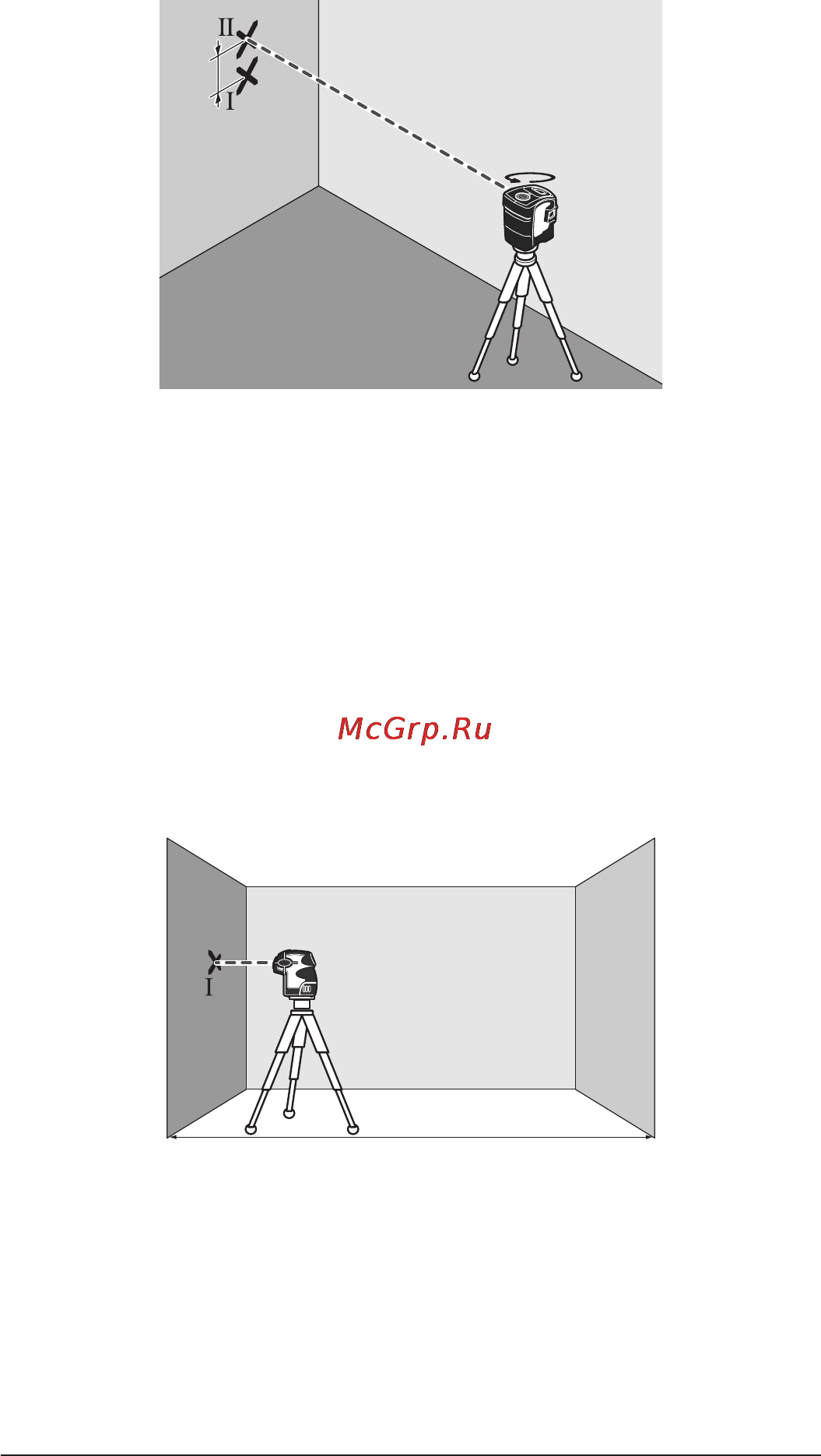

– Kierrä mittaustyökalu n. 180°, muuttamatta korkeutta. Anna sen vaaittua ja
merkitse toisen sivuttaisen lasersäteen keskipiste seinällä (piste II). Var-
mista, että piste II on mahdollisimman suoraan pisteen I ylä- tai alapuolella.
– Kahden merkityn pisteen, I ja II erotus d seinässä A antaa mittaustyökalun
todellisen korkeuspoikkeaman poikittaisakselia pitkin.
Mittausmatkalla 2 x 20 m = 40 m suurin sallittu poikkeama on:
40 m x
± 0,2 mm/m = ± 8mm.
Ero d pisteiden I ja II välillä saa siis olla korkeintaan 8 mm.
Pitkittäisakselin vaakasuoran vaaitustarkkuuden tarkistus
Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa kahden seinän A ja B
välissä tukevalla alustalla.
– Asenna mittaustyökalu lähelle seinää A, pidikkeeseen tai jalustalle tai aseta
se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu.
– Suuntaa vaakasuora lasersäde, joka kulkee mittaustyökalun pituusakselin
suunnassa, läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus.
Merkitse laserpisteen keskipiste seinässä (piste I).
d
180˚
A
B
20 m
OBJ_BUCH-1022-002.book Page 129 Thursday, October 22, 2009 4:22 PM
