130 | Suomi 2 610 A15 119 • 22.10.09

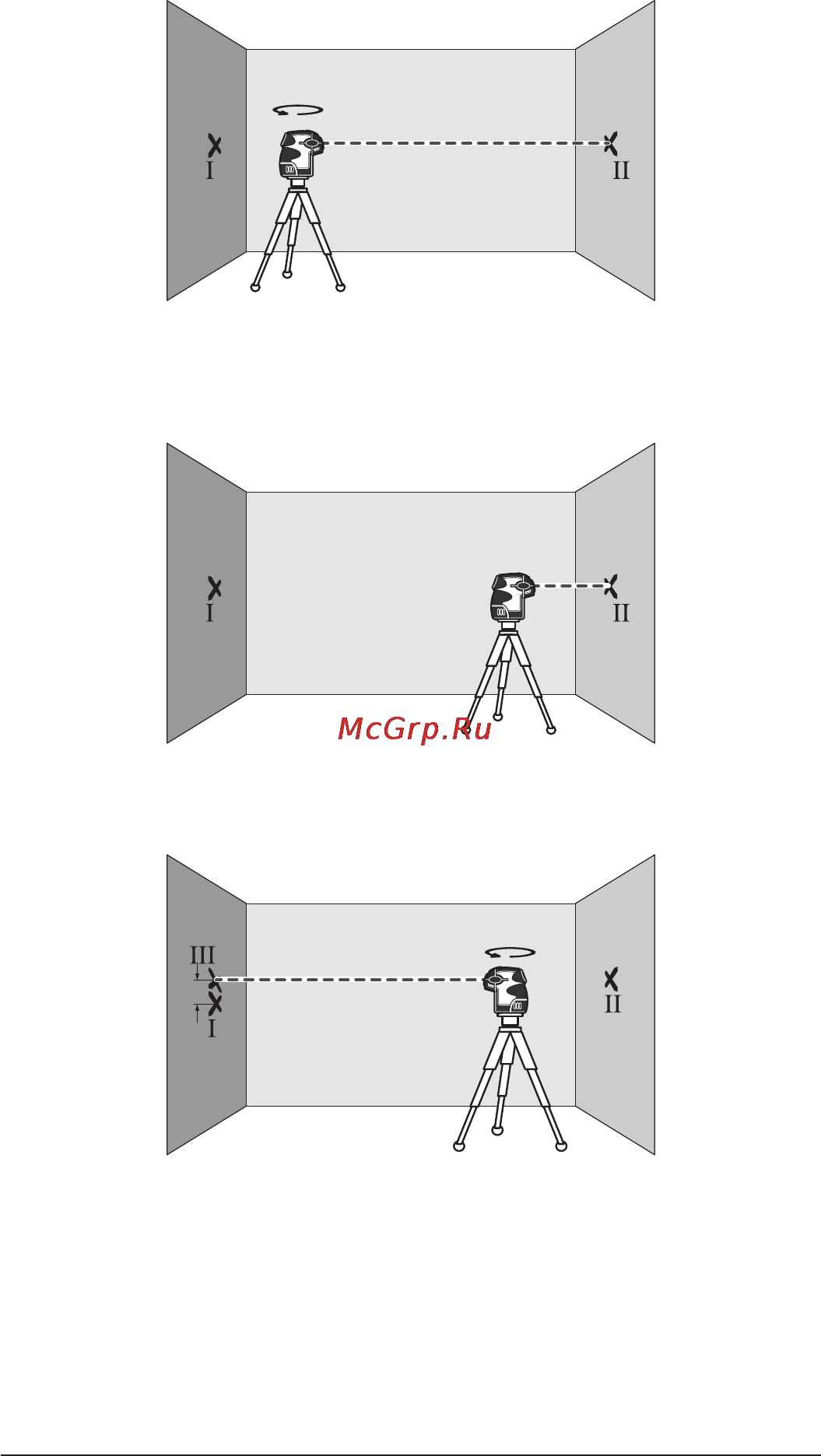

– Kierrä mittaustyökalu 180°, anna sen vaaittua ja merkitse lasersäteen keski-
piste vastakkaiselle seinälle B (piste II).
– Aseta mittaustyökalu
– sitä kiertämättä – lähelle seinää B, käynnistä se ja
anna sen vaaittua.
– Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asetta-
malla jotain mittaustyökaluln alle) lasersäteen pisteen keskipiste osuu täs-
mälleen aiemmin merkittyyn pisteeseen II, seinässä B.
– Kierrä mittaustyökalu 180°, muuttamattakorkeutta. Anna sen vaaittua ja
merkitse lasersäteen keskipiste vastakkaiselle seinälle A (piste III). Var-
mista, että piste III on mahdollisimman pystysuoraan pisteen I ylä- tai ala-
puolella.
– Kahden merkityn pisteen, I ja III erotus d seinässä A on mittaustyökalun
todellinen korkeuspoikkeama pitkin pituusakselia.
A
B
180˚
A
B
d
180˚
A
B
OBJ_BUCH-1022-002.book Page 130 Thursday, October 22, 2009 4:22 PM
