154 | Türkçe 2 610 A15 119 • 22.10.09
Enine eksenin yatay nivelman hassaslığının kontrolü (XP5)
Bu kontrol işlemi için sağlam zemin üzerinde, bir duvar önünde 20 metrelik
engelsiz bir ölçme hattına ihtiyacınız vardır.
– Ölçme cihazını duvardan 20 m uzaklıkta bir mesnede veya sehpaya
monte edin veya ölçme cihazını sağlam ve düz bir zemine yerleştirin.
Ölçme cihazını açın.

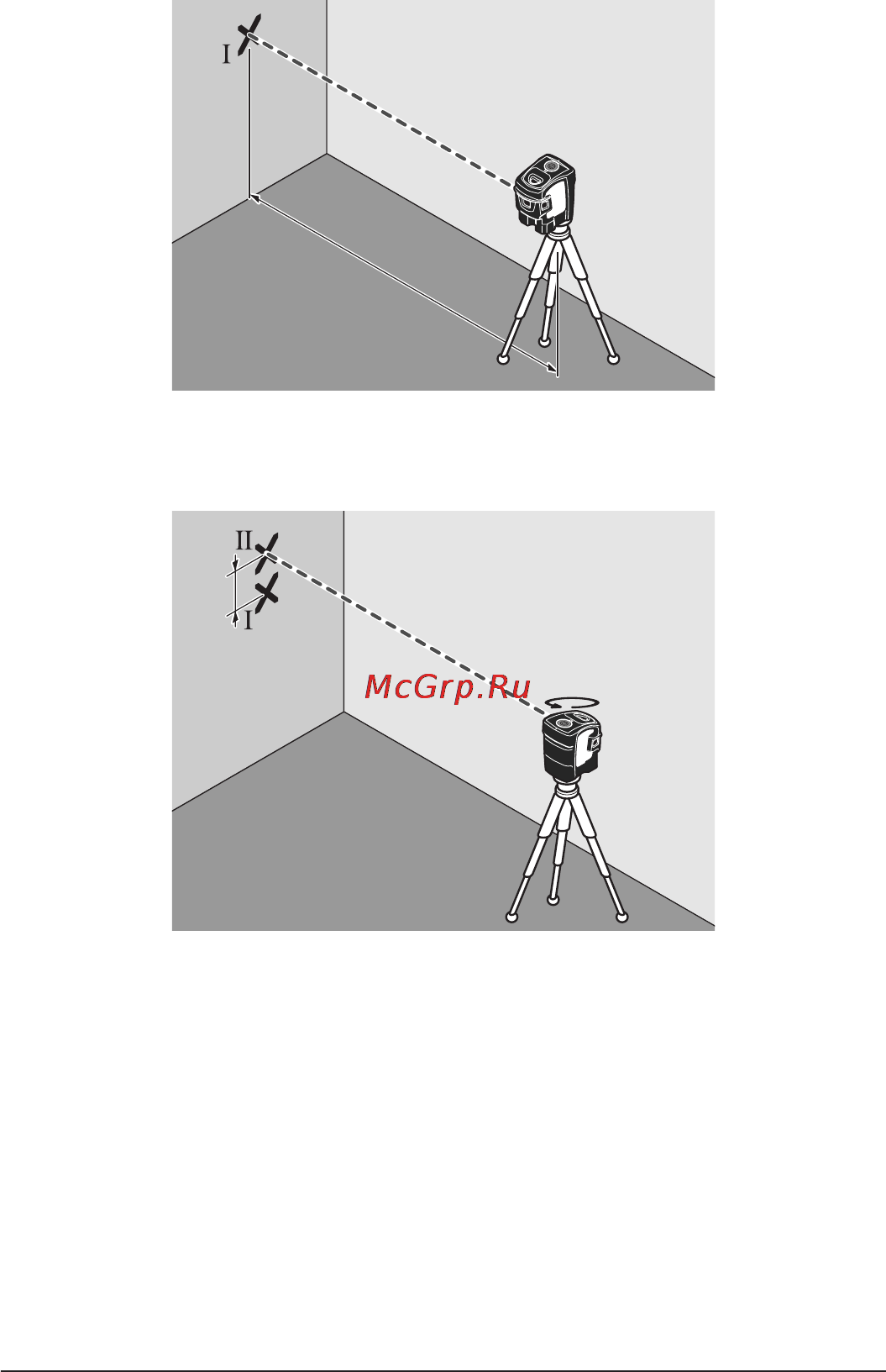

– Ölçme cihazının enine ekseni boyunca seyreden iki yan lazer ışınından
birini duvara doğrultun. Ölçme cihazını nivelmana bırakın. Duvardaki
lazer noktasının merkezini işaretleyin (Nokta I).
– Yüksekliği değiştirmeden ölçme cihazını yaklaşık 180°çevirin. Cihazı
nivelmana bırakın ve duvardaki di
ğer yan lazer ışını noktasının
merkezini işaretleyin (Nokta II). Bu esnada nokta II’nin mümkün olduğu
kadar nokta I’in üzerinde veya altnda dik olmasna dikkat edin.
– Duvarda işaretlenmiş bulunan nokta I ve II arasındaki d farkı ölçme
cihazının enine eksen boyunca gösterdiği gerçek yükseklik sapmasını
verir.
2 x 20 m = 40 m’lik ölçme hattında müsaade edilen maksimum sapma:
40 m x
± 0,2 mm/m = ±8 mm.
I ve II noktaları arasındaki d farkı buna göre 8 mm olmalıdır.
20 m
d
180˚
OBJ_BUCH-1022-002.book Page 154 Thursday, October 22, 2009 4:22 PM
