Türkçe | 1552 610 A15 119 • 22.10.09
Uzunlamasına eksenin yatay nivelman hassaslığının kontrolü
Bu kontrol işlemi için sağlam bir zeminde A ve B duvarları arasında engelsiz
20 metrelik bir mesafeye ihtiyacınız vardır.

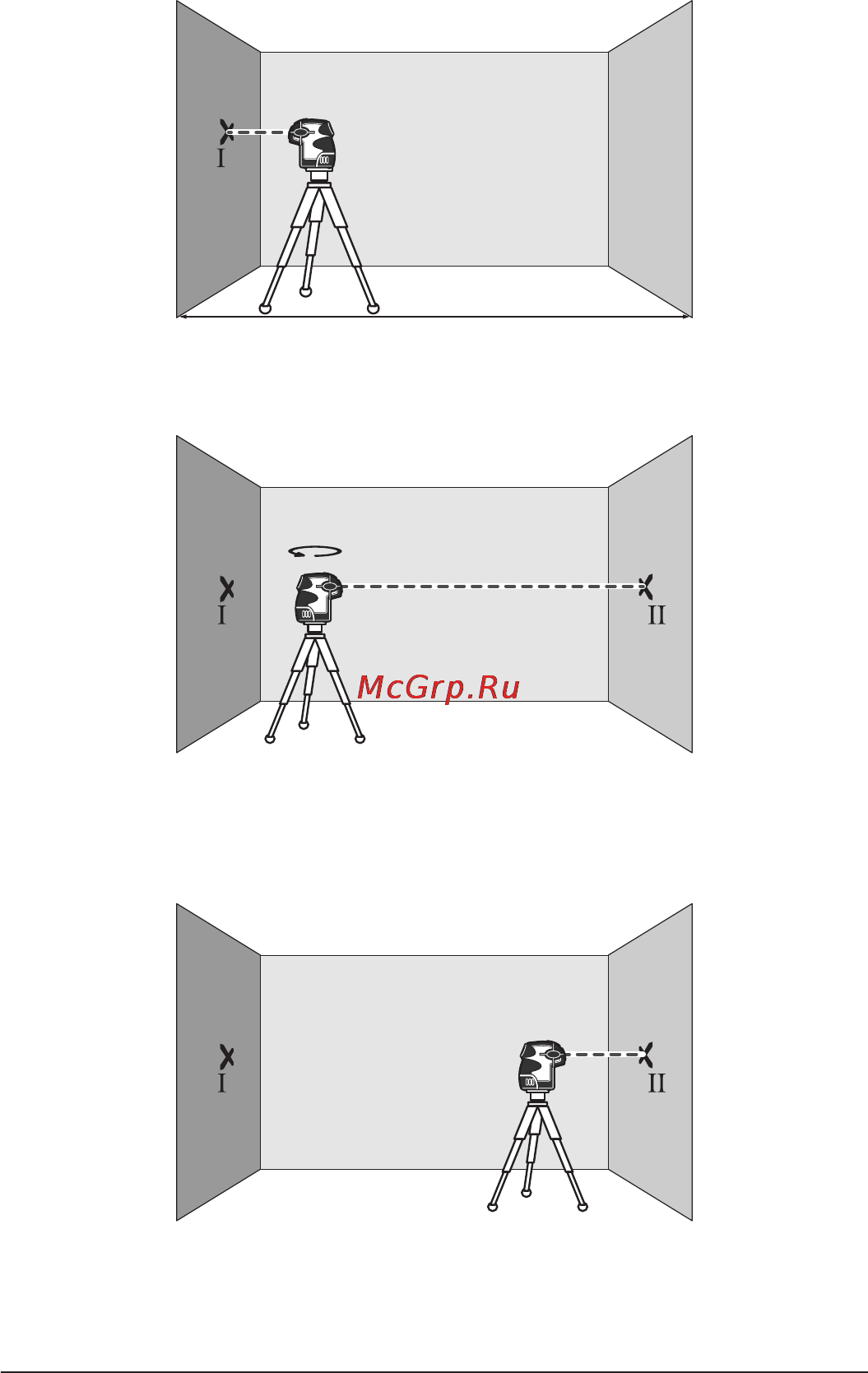

– Ölçme cihazını A duvarının yakınında bir mesnede veya sehpaya
yerleştirin veya sağlam, düz bir zemine yerleştirin. Ölçme cihazını açın.
– Ölçme cihazının uzunlamasına eksenine paralel olarak seyreden yatay
lazer ışınını A duvarının yakınına doğrultun. Ölçme cihazını nivelmana
bırakın. Duvardaki lazer noktasının merkezini işaretleyin (Nokta I).
– Ölçme cihazın
ı 180° çevirin, nivelman işleminin yapılmasını bekleyin ve
karşı B duvarındaki lazer ışını noktasının ortasını işaretleyin (Nokta II).
– Ölçme cihazını döndürmeden
– B duvarının – yakınına yerleştirin ve
nivelmana bırakın.
– Ölçme cihazının yüksekliğini öyle ayarlayın ki (sehpa veya gerekiyorsa
alta koyacağınız parçalarla), lazer ışını noktasının ortası daha önce B
duvarında işaretlediğiniz nokta II ile aynı seviyede olsun.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 155 Thursday, October 22, 2009 4:22 PM
