Česky | 1792 610 A15 119 • 22.10.09
Kontrola vodorovné přesnosti nivelace příčné osy (XP5)
Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném podkladu od
jedné stěny.

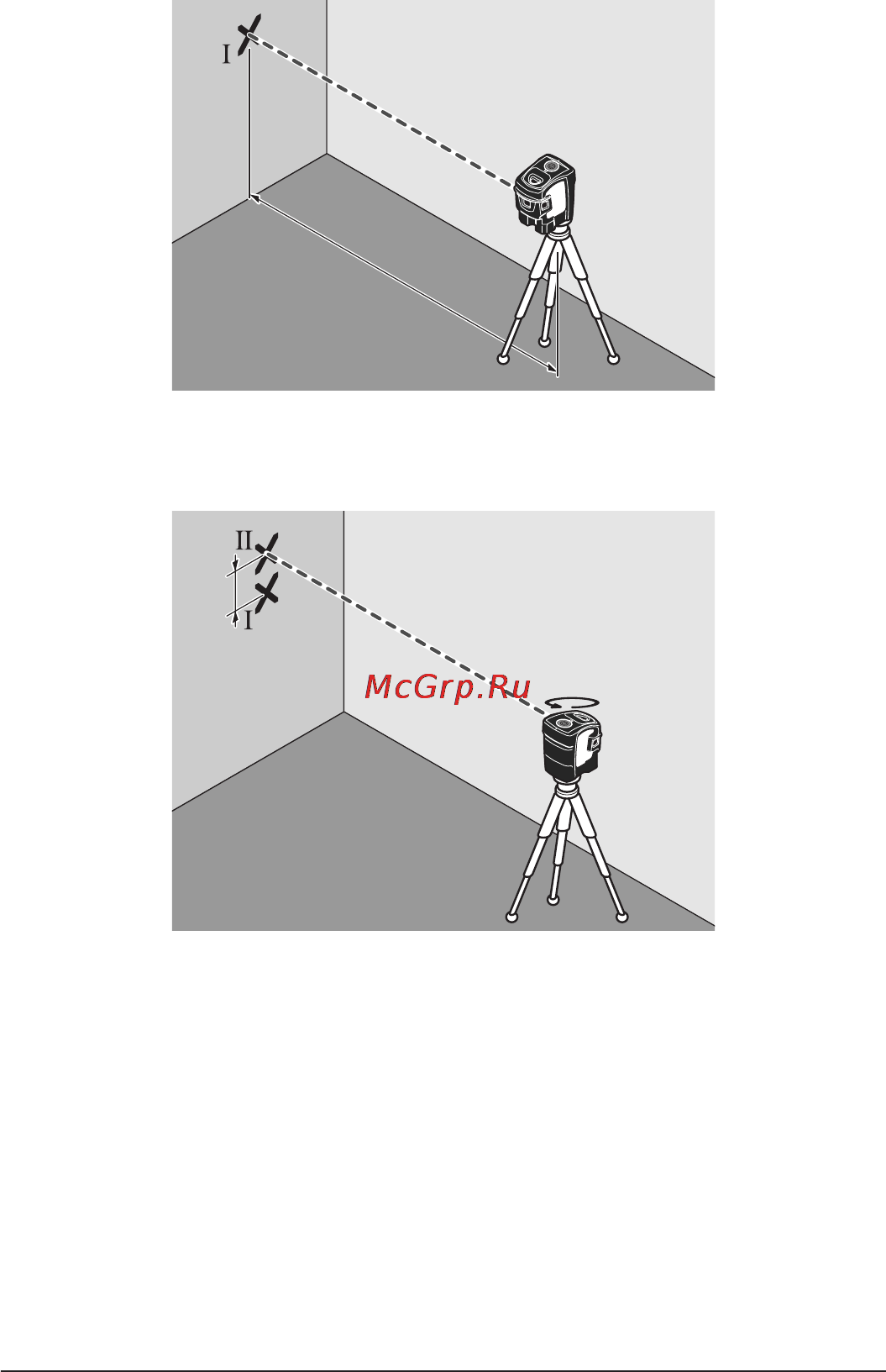

– Měřící přístroj namontujte ve vzdálenosti 20 m od stěny na držák příp.
na stativ nebo jej postavte na pevný, rovný podklad. Měřící přístroj
zapněte.
– Nasměrujte jeden z obou bočních laserových paprsků, jež probíhají
podél příčné osy měřícího přístroje, na stěnu. Měřící přístroj nechte
znivelovat. Označte střed laserového bodu na stěně (bod I).
– Otočte měřící přístroj o ca. 180° bez změny výšky. Nechte jej znivelovat
a označte střed bodu dalšího bočního laserového paprsku na stěně
(bod II). Dbejte na to, aby bod II ležel pokud možno svisle nad příp. pod
bodem I.
– Rozdíl d obou označených bodů I a II na stěně udává skutečnou
výškovou odchylku měřícího přístroje podél příčné osy.
Na měřící dráze 2 x 20 m = 40 m činí maximální přípustná odchylka:
40 m x
± 0,2 mm/m = ± 8mm.
Rozdíl d mezi body I a II smí tedy činit nejvýše 8 mm.
20 m
d
180˚
