180 | Česky 2 610 A15 119 • 22.10.09

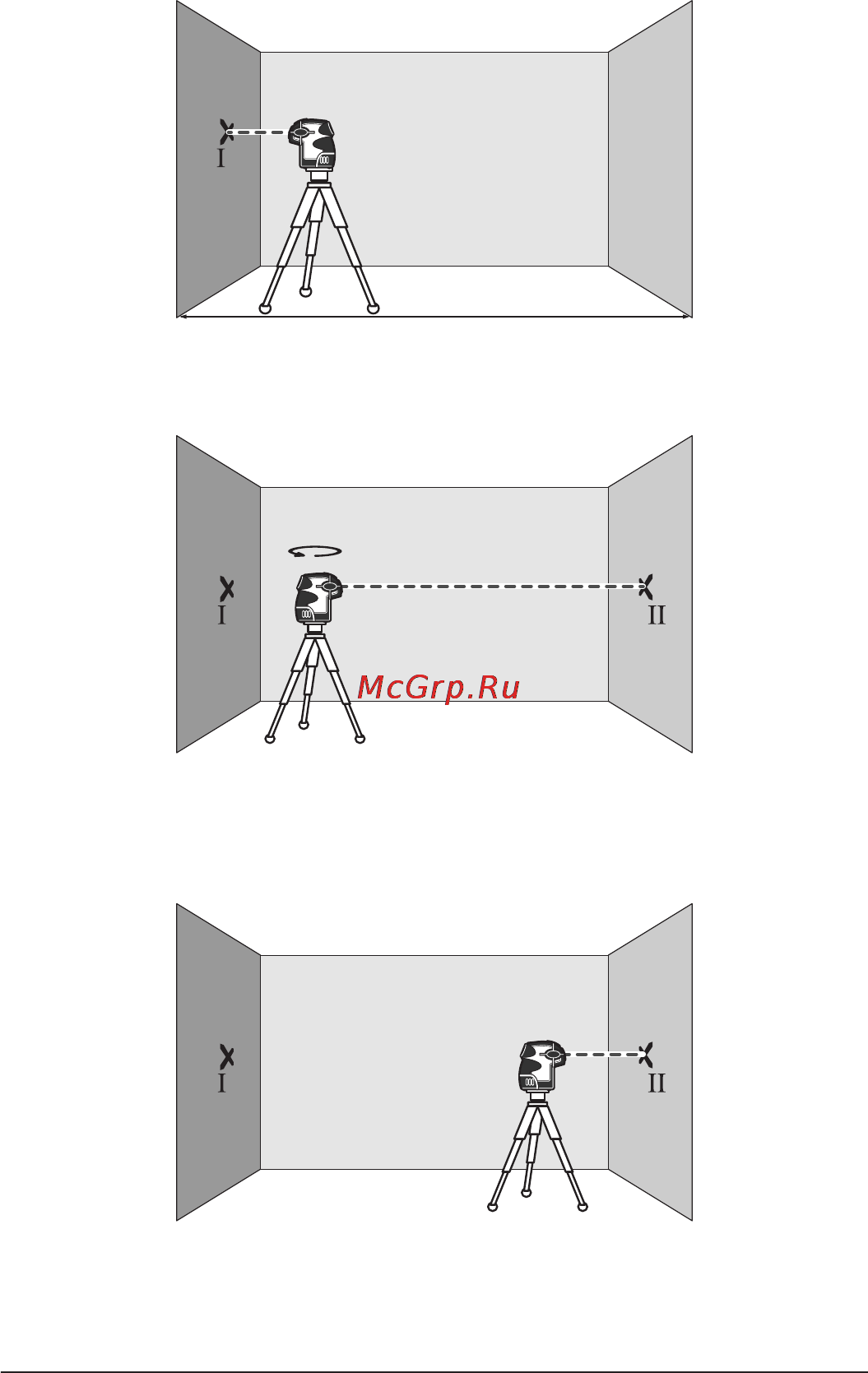

Kontrola vodorovné přesnosti nivelace podélné osy
Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném podkladu
mezi dvěma stěnami A a B.
– Měřící přístroj namontujte poblíž stěny A na držák příp. na stativ nebo
jej postavte na pevný, rovný podklad. Měřící přístroj zapněte.
– Nasměrujte vodorovný paprsek laseru, jež probíhá rovnoběžně k
podélné ose měřícího přístroje, na blízkou stěnu A. Nechte měřící
přístroj znivelovat. Označte střed laserového bodu na stěně (bod I).
– Otočte měřící přístroj o 180°, nechte jej znivelovat a označte střed bodu
laserového paprsku na protilehlé stěně B (bod II).
– Umístěte měřící přístroj
– bez jeho otočení – poblíž stěny B, zapněte jej
a nechte znivelovat.
– Měřící přístroj vyrovnejte do výšky (pomocí stativu nebo případně
podložením) tak, aby střed bodu laserového paprsku přesně zasáhl
předtím označený bod II na stěně B.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 180 Thursday, October 22, 2009 4:22 PM
