218 | Русский 2 610 A15 119 • 22.10.09

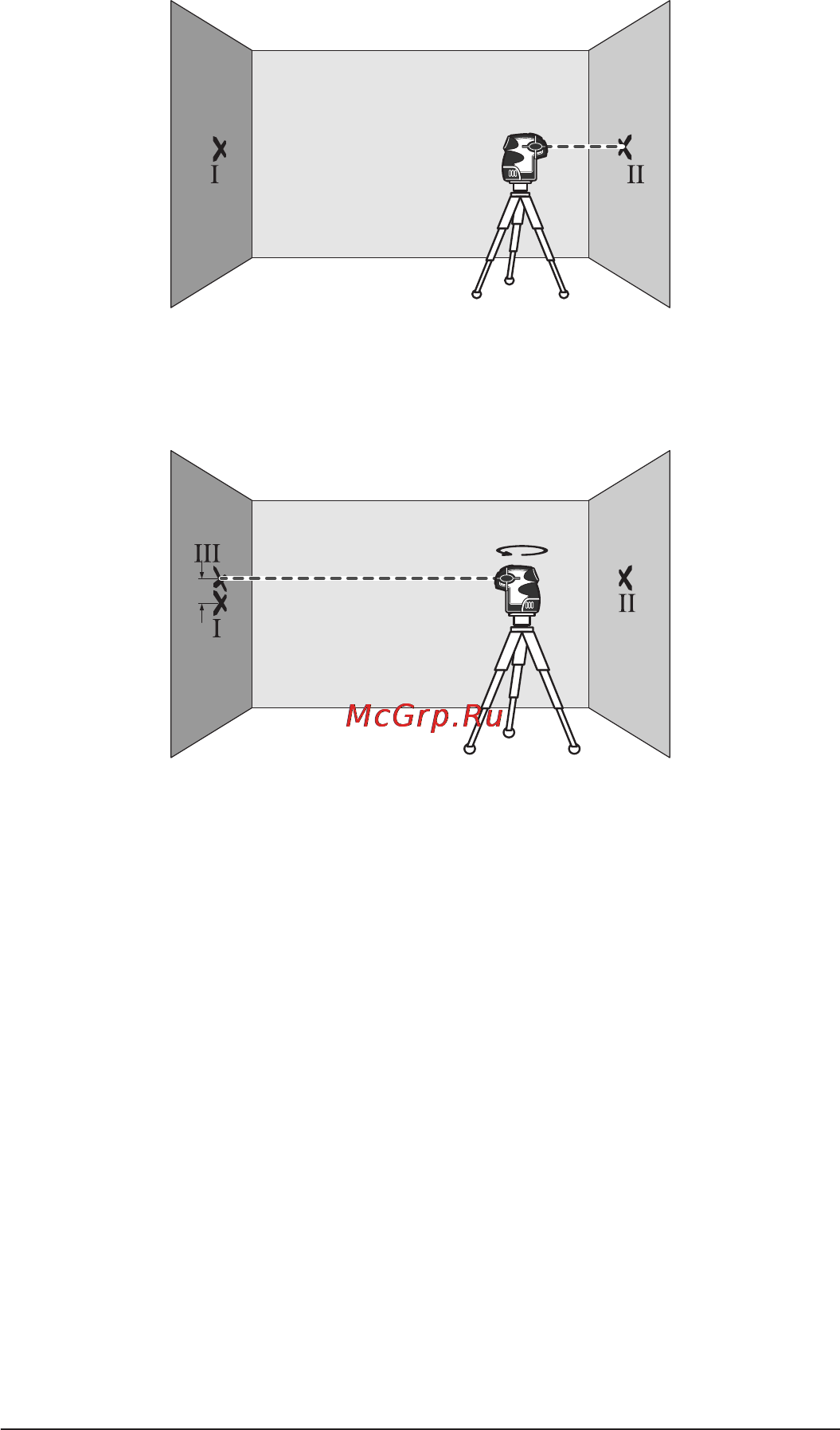

– Установите измерительный инструмент – не поворачивая его –
вблизи стены В, включите его и дайте ему время нивелироваться.
– Выверите измерительный инструмент по горизонтали так (с
помощью штатива или подкладок), чтобы середина лазерного
луча точно попадала на выполненную до этого отметку II на
стене В.
– Поверните измерительный инструмент на 180°, не меняя его
высоты. Дайте ему нивелироваться и обозначьте середину лазер-
ного луча на стене А (точка III). Следите за тем, чтобы точка III
находилась как можно более отвесно над точкой I или под ней.
– Расстояние d между двумя обозначенными точками I и III на стене
А отображает фактическое отклонение измерительного инстру-
мента по высоте вдоль продольной оси.
На отрезке 2 x 20 м = 40 м максимально допустимое отклонение
составляет:
MP3: 40 м x
± 0,2 мм/м = ± 8мм.
XP5: 40 м x
± 0,2 мм/м = ± 8мм.
Таким образом, расстояние d междуточками I и III не должно
превышать в MP3 8 мм, а в XP5 8 мм.
A
B
d
180˚
A
B
