Русский | 2192 610 A15 119 • 22.10.09
Проверка точности вертикального нивелирования
Для проверки Вам требуется свободный измерительный участок на
твердом основании с расстоянием ок. 5 м между полом и потолком.
– Нарисуйте ровную линию на потолке.

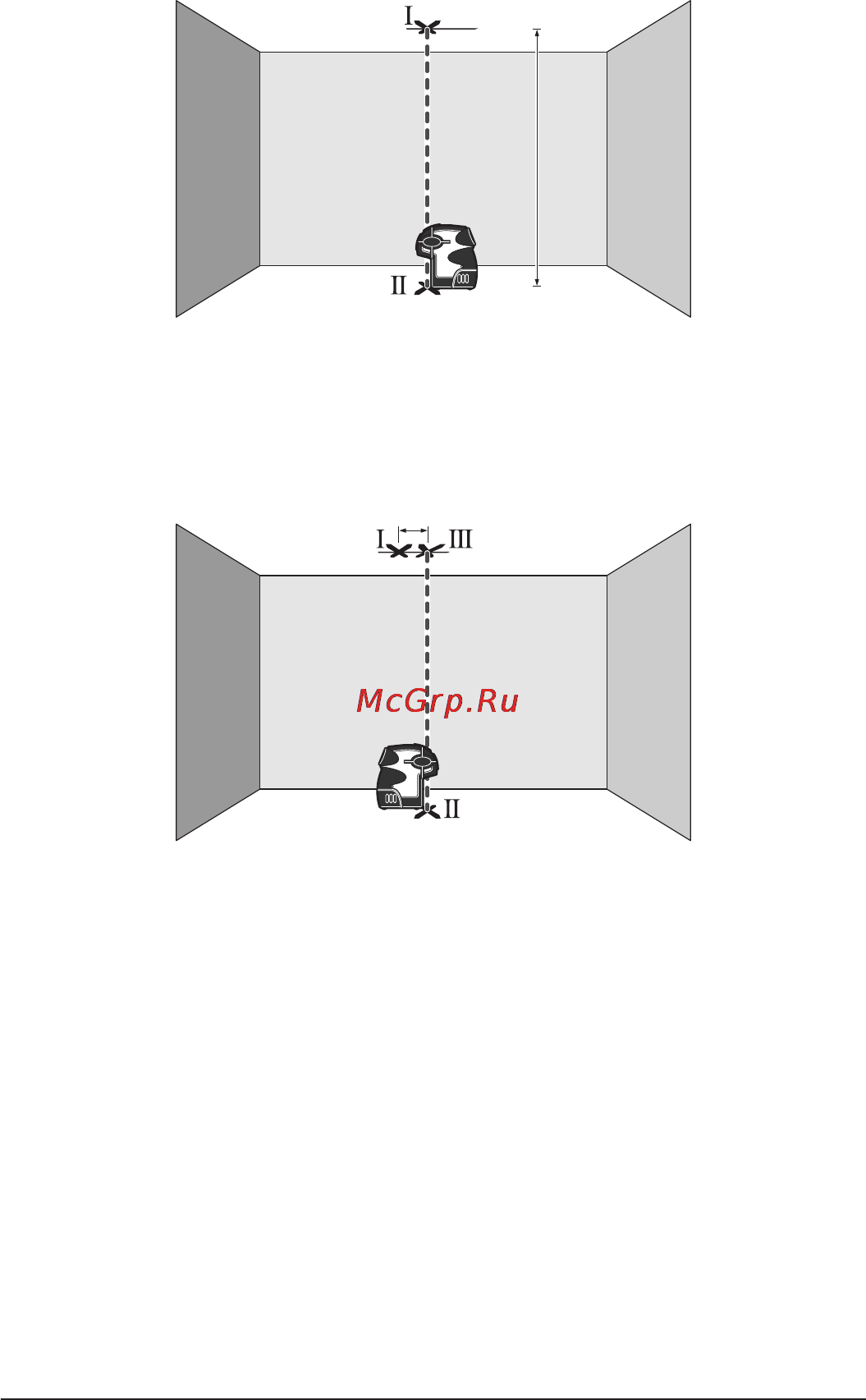

– Расположите измерительный инструмент так, чтобы верхний
отвесный луч попадал на линию на потолке. Дайте измеритель-
ному инструменту нивелироваться. Отметьте середину верхней
лазерной точки на линии на потолке (точка I). Кроме того,
отметьте середину нижней лазерной точки на полу (точка II).
– Разверните измерительный инструмент на 180°. Расположите его
таким образом, чтобы середина нижней лазерной точки попадала
в ранее обозначенную точку II, а верхняя лазерная точка
попадала на линию на потолке. Дайте измерительному инстру-
менту нивелироваться. Отметьте середину верхней лазерной
точки на линии на потолке (точка III).
– Расстояние d между двумя обозначенными точками I и III на
потолке отображает фактическое отклонение измерительного
инструмента от вертикали.
На отрезке 2 x 5 м = 10 м максимально допустимое отклонение
составляет:
MP3: 10 м x
± 0,2 мм/м = ± 2мм.
XP5: 10 м x
± 0,3 мм/м = ±3мм.
Таким образом, расстояние d междуточками I и III не должно
превышать в MP3 2 мм, а в XP5 3 мм.
5 m
d
OBJ_BUCH-1022-002.book Page 219 Thursday, October 22, 2009 4:22 PM
