Български | 2532 610 A15 119 • 22.10.09
XP5: Ако точността на нивелиране на хоризонталните лазерни лъчи,
успоредни съответно на напречната и надлъжната ос, е в рамките на
максимално допустимото отклонение, с това е гарантирана и
точността на нивелиране на отвесните лъчи (перпендикулярна ос).
Проверка на хоризонталната точност на нивелиране по
направление на напречната ос (XP5)
За проверката се нуждаете от свободна отсечка за измерване пред
стена с дължина 20 m върху твърда основа.
– Монтирайте измервателния уред към стойката, респ. на статив на
разстояние 20 m пред стена или го поставете върху твърда равна
повърхност. Включете измервателния уред.

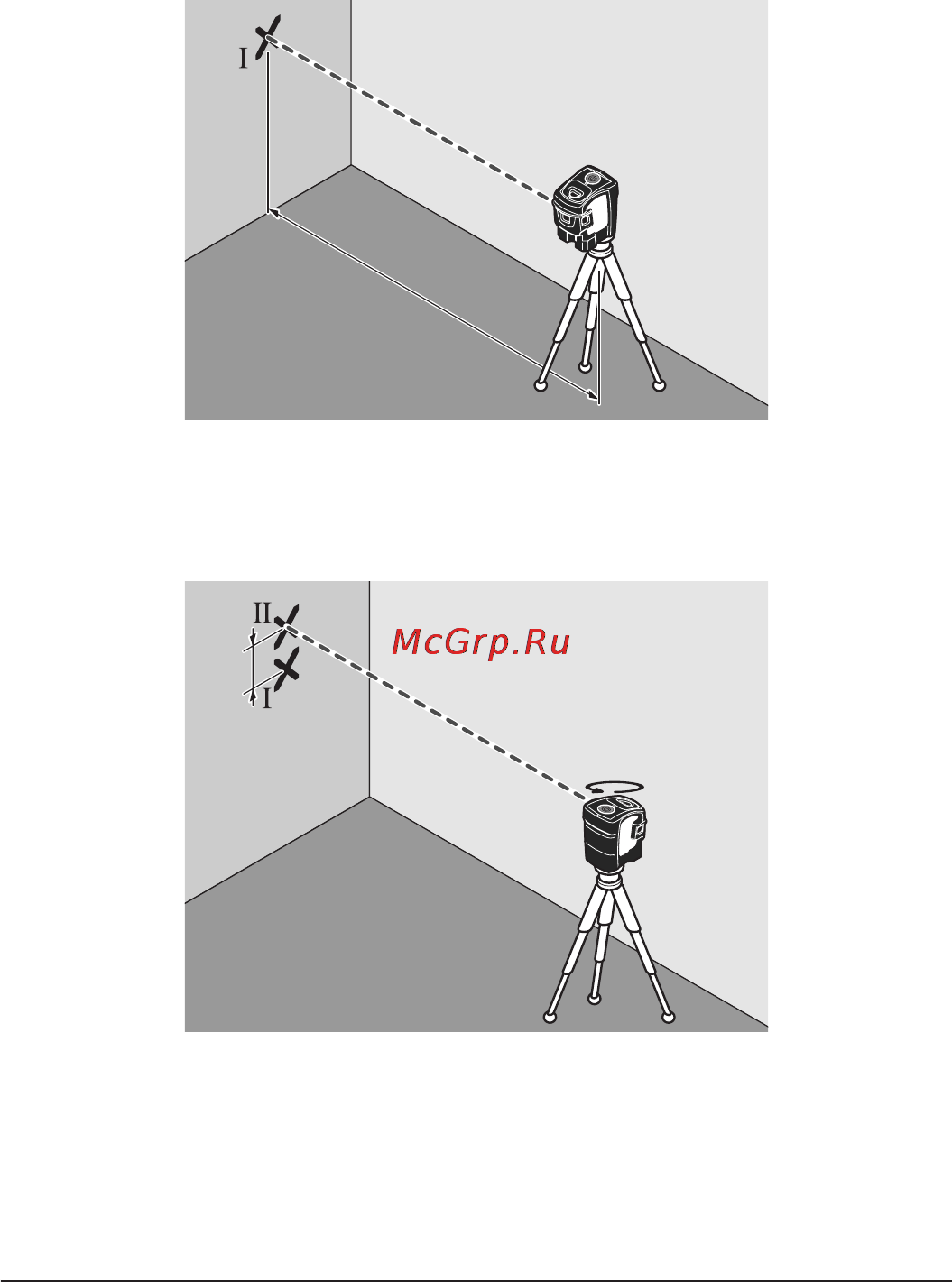

– Насочете към стената един от двата странични лъча, които са
успоредни на напречната ос на измервателния уред. Изчакайте
измервателния уред да се нивелира. Маркирайте центъра на
лазерната точка на стената (точка I).
– Завъртете измервателния уред прибл. на 180°, без да променяте
височината. Изчакайте го да се нивелира и маркирайте на стената
центъра на точката от другия страничен лазерен лъч (точка II).
При това се постарайте точка II да е по възможност вертикално
над, респ. под точка I.
20 m
d
180˚
OBJ_BUCH-1022-002.book Page 253 Thursday, October 22, 2009 4:22 PM
