254 | Български 2 610 A15 119 • 22.10.09
– Разликата d на двете маркирани точки I и II на стената дава
действителното отклонение по височина на на измервателния
уред по направление на напречната ос.
На разстояние от 2 x 20 m = 40 m максимално допустимото
отклонение възлиза на:
40 m x
± 0,2 mm/m = ± 8 mm.
Следователно разликата d между точките I и II трябва да е най-много
8mm.

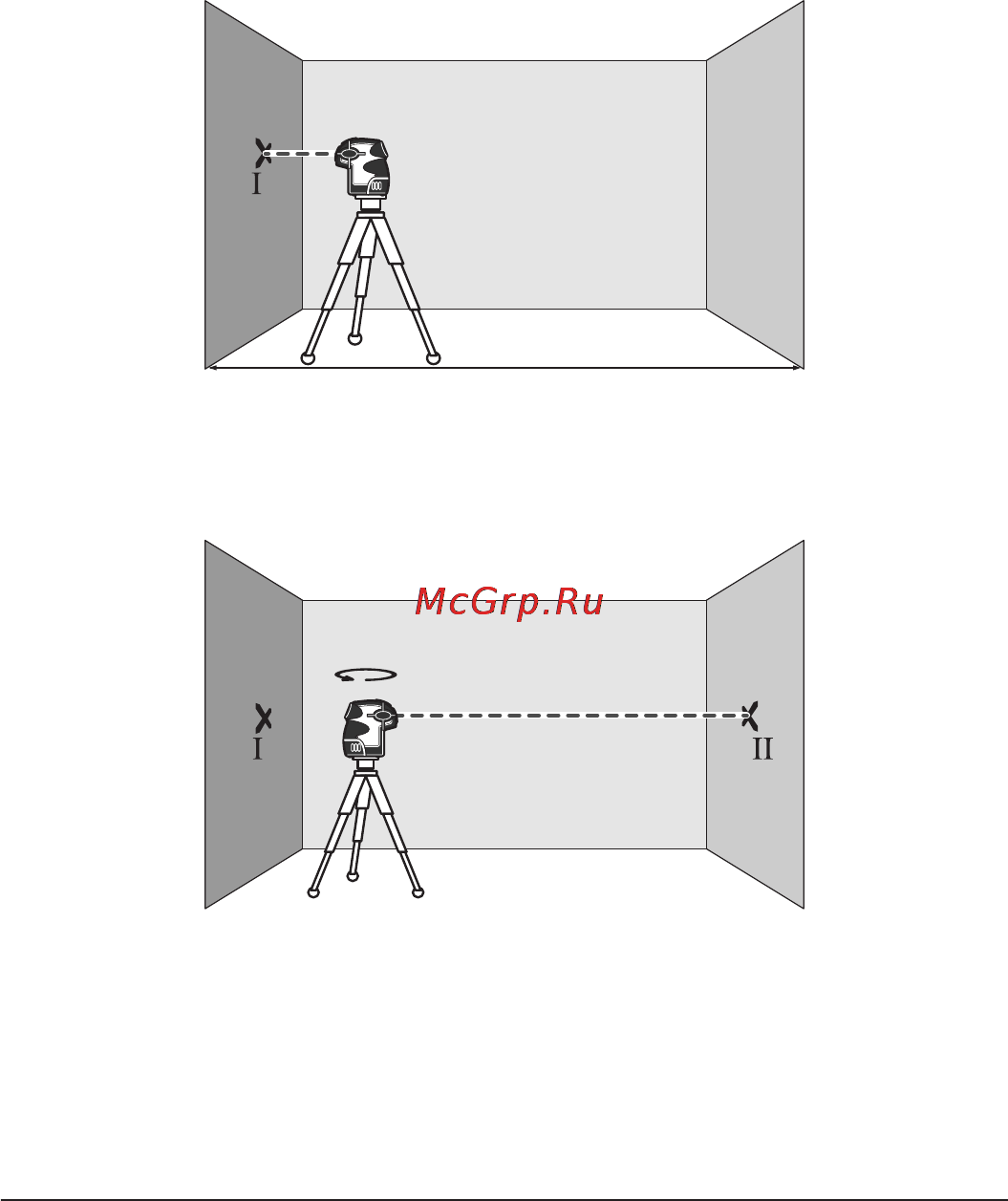

Проверка на хоризонталната точност на нивелиране по
направление на надлъжната ос
За проверката се нуждаете от свободна зона за измерване между
две стени А и В върху твърда основа с дължина прибл. 20 m.
– Монтирайте измервателния уред в близост до стената А на
стойката, респ. на статив или го поставете върху твърда равна
повърхност. Включете измервателния уред.
– Насочете към близката стена А хоризонталния лъч, който е
успореден на надлъжната ос на измервателния уред. Изчакайте
измервателният уред да се нивелира. Маркирайте центъра на
лазерната точка на стената (точка I).
– Завъртете измервателния уред на 180°, изчакайте го да се
нивелира и маркирайте центъра на петното на лазерния лъч на
срещуположната стена B (точка II).
A
B
20 m
A
B
180˚
