288 | Hrvatski 2 610 A15 119 • 22.10.09

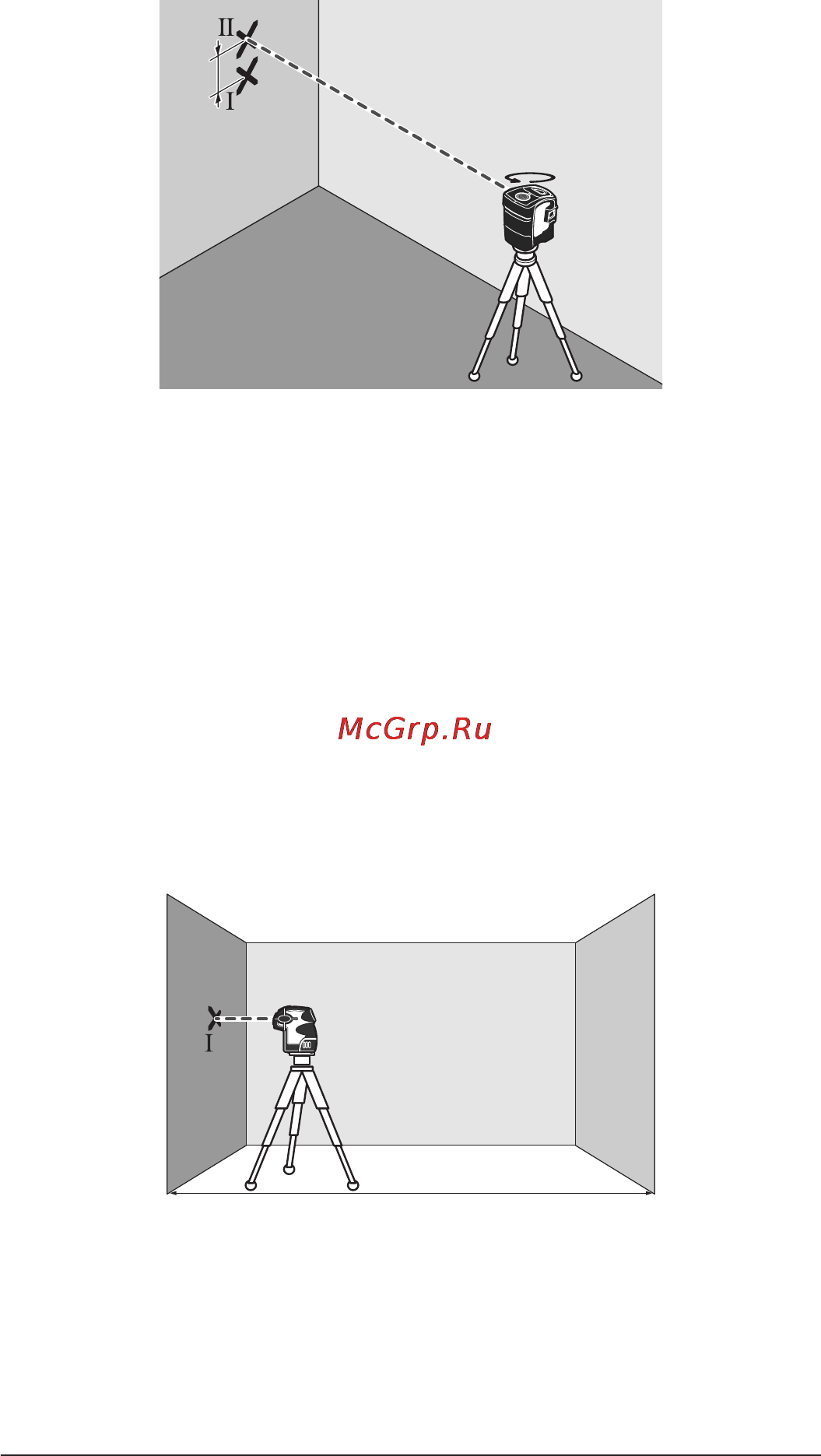

– Okrenite mjerni alat za cca. 180°, bez promjene visine. Iznivelirajte ga i
označite sredinu točke druge bočne laserske zrake na zidu (točka II).
Kod toga pazite da točka II po mogućnosti leži okomito, iznad odnosno
ispod točke I.
– Razlika d obje označene točke I i II na zidu daje stvarno visinsko
odstupanje mjernog alata uzduž poprečne osi.
Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno dopušteno odstupanje
iznosi:
40 m x
± 0,2 mm/m = ± 8 mm.
Razlika d između točaka I i II smije iznositi najviše 8 mm.
Kontrola vodoravne točnosti niveliranja uzdužne osi
Za provjeru je potrebna slobodna mjerna dionica od 20 m, na čvrstoj
podlozi, između dva zida A i B.
– Montirajte mjerni alat blizu zida A, na držač odnosno na stativ, ili ga
stavite na čvrstu ravnu podlogu. Uključite mjerni alat.
– Usmjerite na najbliži zid A vodoravnu lasersku zraku, položenu paralelno
sa uzdužnom osi mjernog alata. Iznivelirajte mjerni alat. Označite
sredinu laserske točke na zidu (točka I).
d
180˚
A
B
20 m
