Hrvatski | 2892 610 A15 119 • 22.10.09

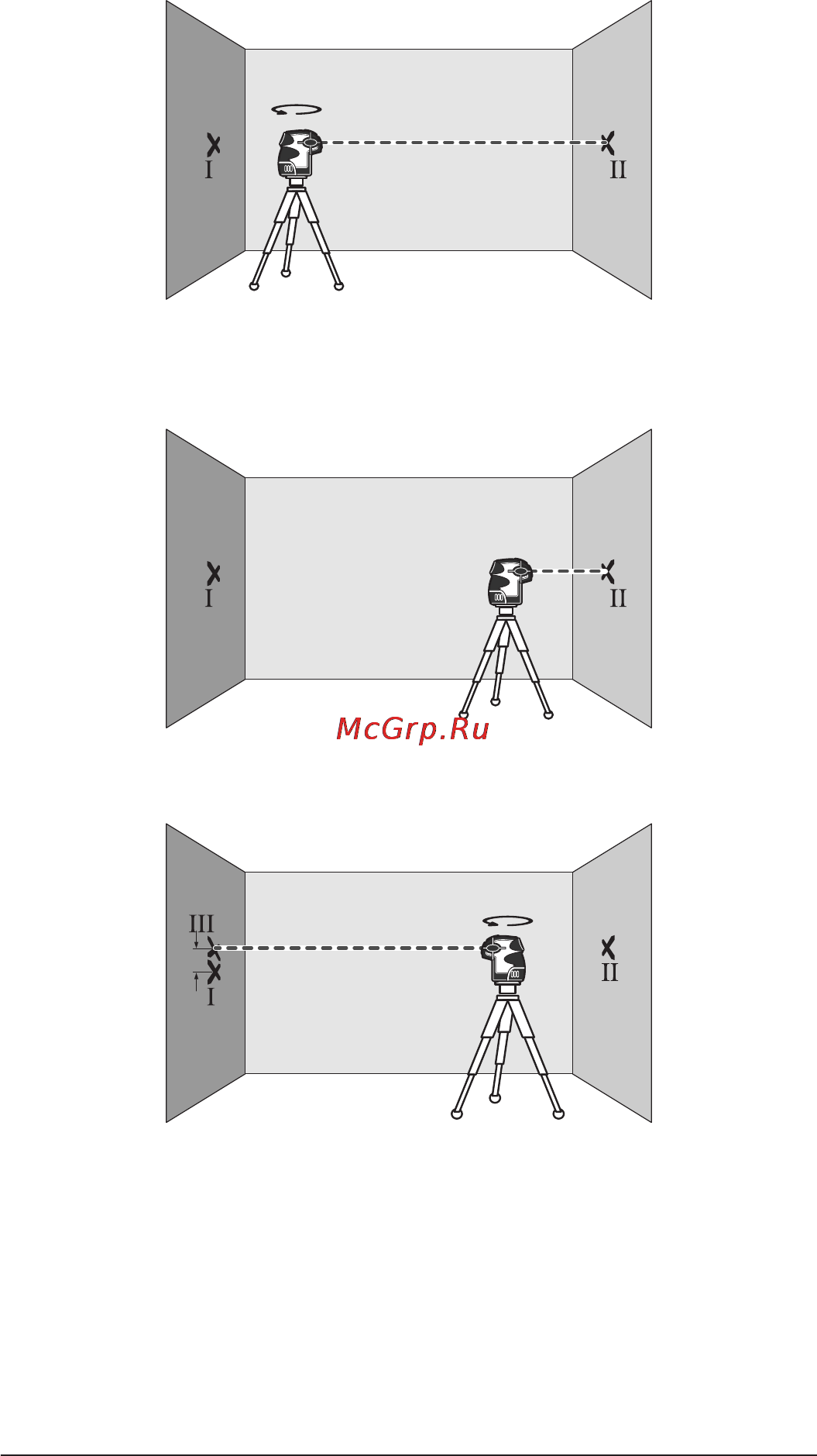

– Okrenite mjerni alat za 180°, iznivelirajte ga i označite sredinu točke
laserske zrake na nasuprotnom zidu B (točka II).
– Postavite mjerni alat
– bez okretanja – blizu zida B, uključite ga i
iznivelirajte.
– Tako izravnajte mjerni alat po visini (pomoću stativa ili prema potrebi
podlaganjem), da sredina točke laserske zrake točno udara na prije
označenu točku II na zidu B.
– Okrenite mjerni alat za 180°, bez promjene visine. Iznivelirajte ga i označite
sredinu točke laserske zrake na zidu A (točka III). Kod toga pazite da
točka III po mogućnosti leži okomito iznad odnosno ispod točke I.
– Razlika d obje označene točke I i III na zidu A daje stvarno visinsko
odstupanje mjernog alata uzduž uzdužne osi.
Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno dopušteno odstupanje
iznosi:
MP3: 40mx
± 0,2mm/m=±8mm.
XP5: 40 m x
± 0,2mm/m=±8mm.
Razlika d između točaka I i III smije iznositi najviše 8 mm kod MP3 i max.
8mm kod XP5.
A
B
180˚
A
B
d
180˚
A
B
OBJ_BUCH-1022-002.book Page 289 Thursday, October 22, 2009 4:22 PM
