Eesti | 2992 610 A15 119 • 22.10.09

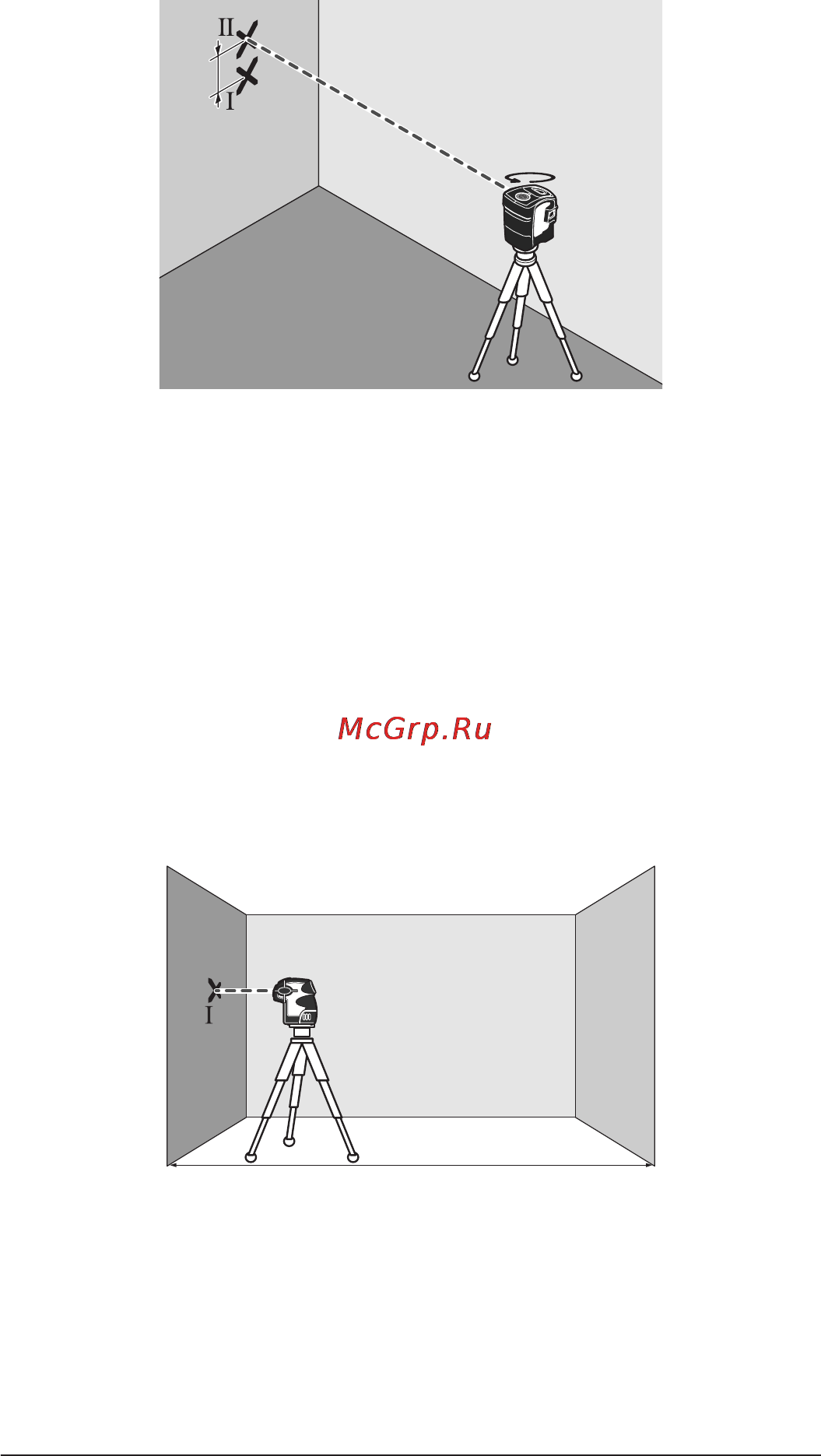

– Keerake mõõteseadet umbes 180°, ilma et muudaksite kõrgust. Laske
seadmel nivelleeruda ja märkige teise külgmise laserkiire keskpunkt
seinale (punkt II). Veenduge, et punkt II asub võimalikult vertikaalselt
punkti I peal või all.
– Vahe d kahe märgitud punkti I ja II vahel annab mõõteseadme tegeliku
kõrvalekalde vertikaalist.
2 x 20 m = 40 m kaugusel on lubatud maksimaalne hälve:
40 m x
± 0,2 mm/m = ± 8mm.
Vahe d punktide I ja II vahel tohib järelikult olla maksimaalselt 8 mm.
Pikitelje horisontaalse nivelleerumistäpsuse kontrollimine
Kontrollimiseks läheb vaja 20 m pikkust stabiilset vaba mõõtepiirkonda
kahe seina A ja B vahel.
– Paigaldage mõõteseade seina A lähedale kandurile või statiivile või
asetage seade stabiilsele aluspinnale. Lülitage seade sisse.
– Suunake horisontaalne laserkiir, mis kulgeb paralleelselt
mõõteseadme pikiteljega, lähedalasuvale seinale A. Laske
mõõteseadmel nivelleeruda. Märkige laserpunkti keskpunkt seinale
(punkt I).
d
180˚
A
B
20 m
