300 | Eesti 2 610 A15 119 • 22.10.09

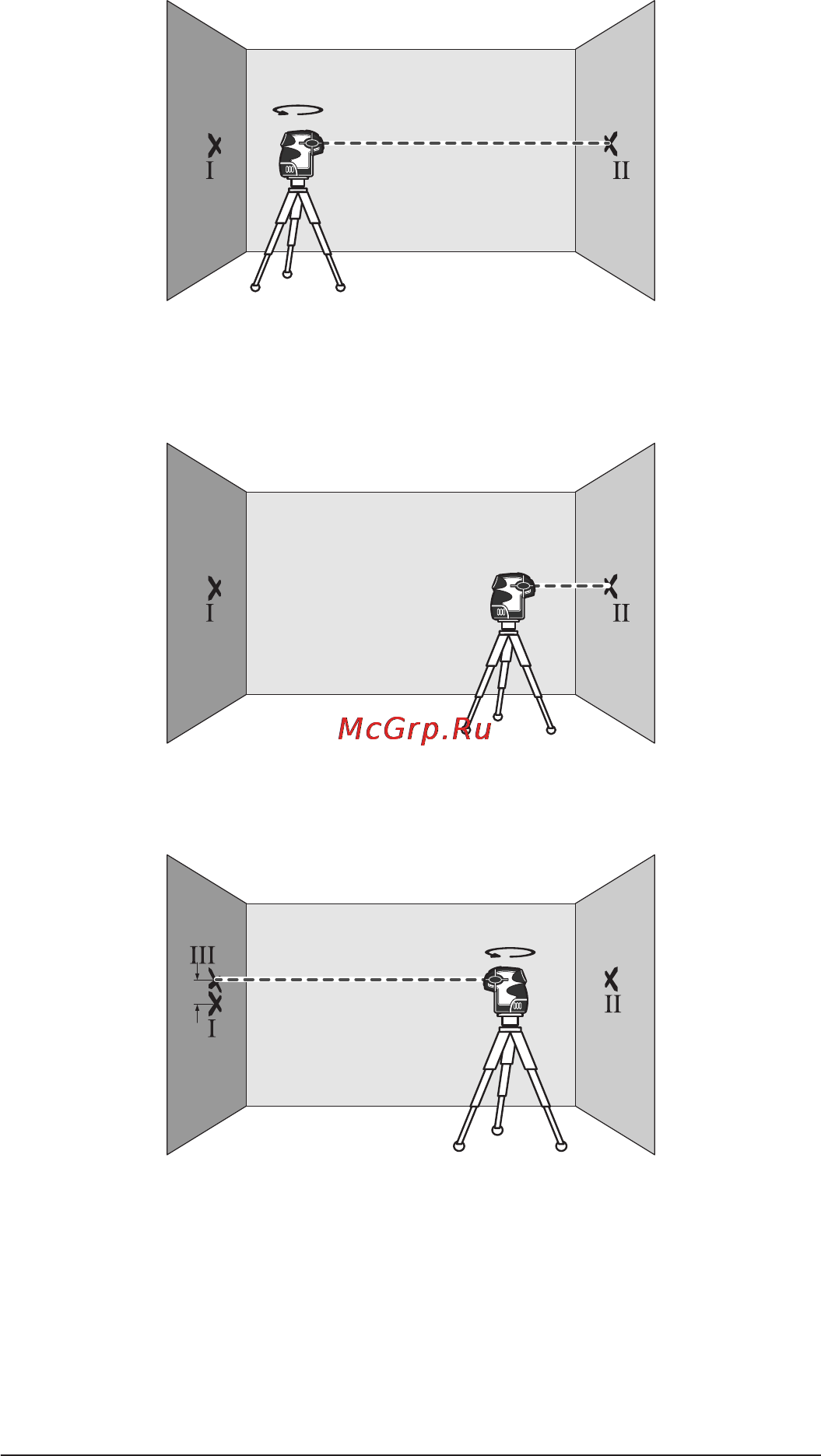

– Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige laserkiire
keskpunkt kaugemal asuvale seinale B (punkt II).
– Asetage seade
– ilma seda pööramata – seina B lähedale, lülitage
sisse ja laske seadmel nivelleeruda.
– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi
seadme alla asetades), et laserkiire keskpunkt läbiks täpselt eelnevalt
seinal B märgitud punkti II.
– Keerake mõõteseadet 180°, ilma et muudaksite kõrgust. Laske
seadmel nivelleeruda ja märkige laserkiire keskpunkt seinale A
(punkt III). Veenduge, et punkt III asub võimalikult vertikaalselt
punkti I peal või all.
– Vahe d kahe seinale A märgitud punkti I ja III vahel annab
mõõteseadme tegeliku kõrvalekalde vertikaalist.
A
B
180˚
A
B
d
180˚
A
B
OBJ_BUCH-1022-002.book Page 300 Thursday, October 22, 2009 4:22 PM
