Español | 492 610 A15 119 • 22.10.09
Control de la precisión de nivelación horizontal en el eje longitudinal
Para la comprobación se requiere un tramo libre de 20 m sobre un firme con-
sistente con dos paredes A y B.

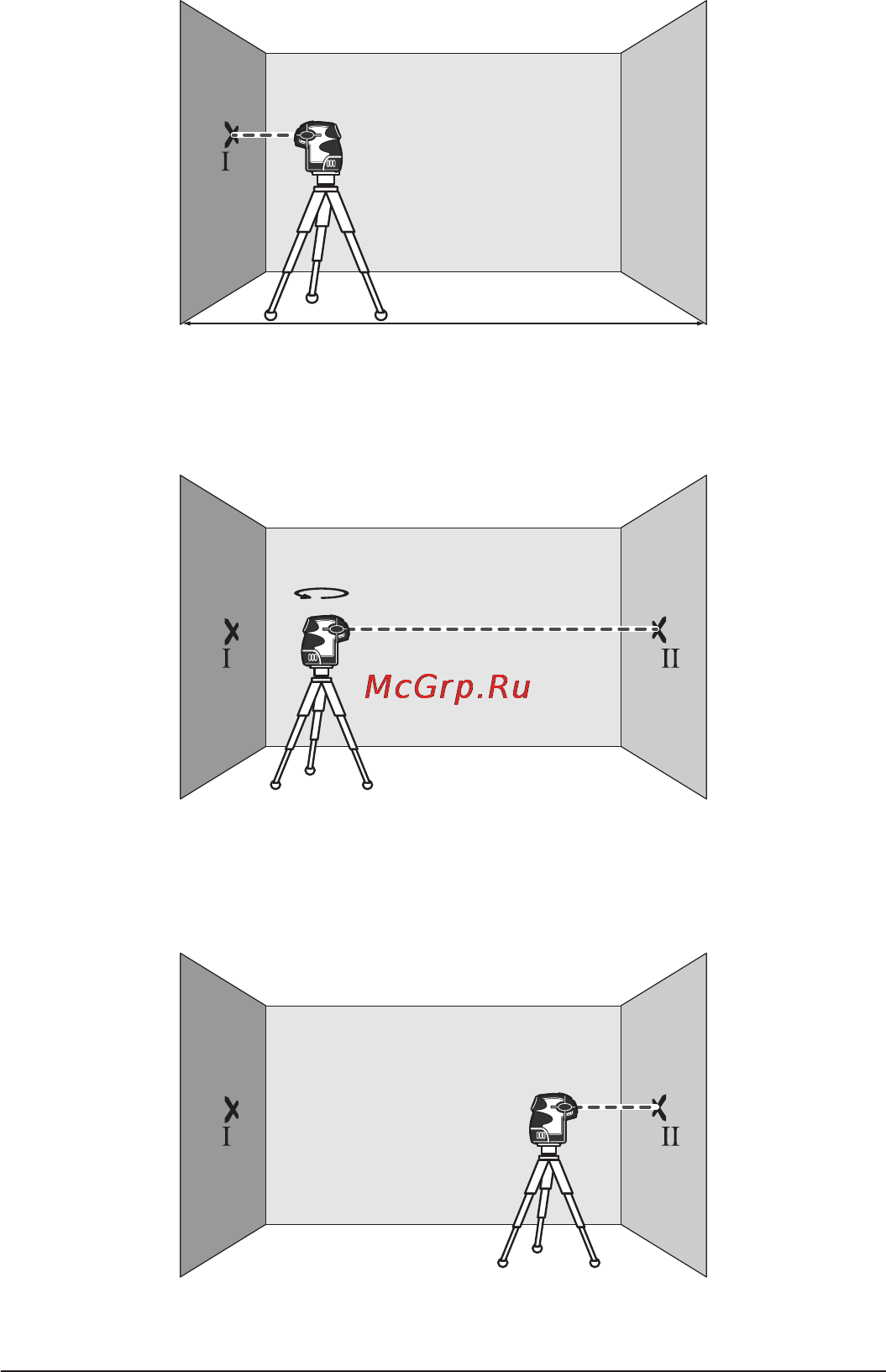

– Coloque el aparato de medición cerca de la pared A teniéndolo montado
en el soporte o un trípode, o colocándolo sobre un firme consistente y
plano. Conecte el aparato de medición.
– Oriente el rayo láser horizontal que transcurre paralelo al eje longitudinal del
aparato de medición contra la pared A situada más cerca. Deje que el apa-
rato de medición se nivele. Marque en la pared el centro del punto láser
(punto I).
– Gire 180° el aparato de medición, espere a que se haya nivelado, y marque
el centro del rayo láser en la pared opuesta B (punto II).
– Posicione el aparato de medición
– sin girarlo – cerca de la pared B,
conéctelo, y espere a que se nivele.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 49 Thursday, October 22, 2009 4:22 PM
