50 | Español 2 610 A15 119 • 22.10.09

– Variar el nivel de altura del aparato de medición (con el trípode o bien cal-

zándolo) de manera que el centro del haz incida exactamente contra el

punto II marcado previamente en la pared B.

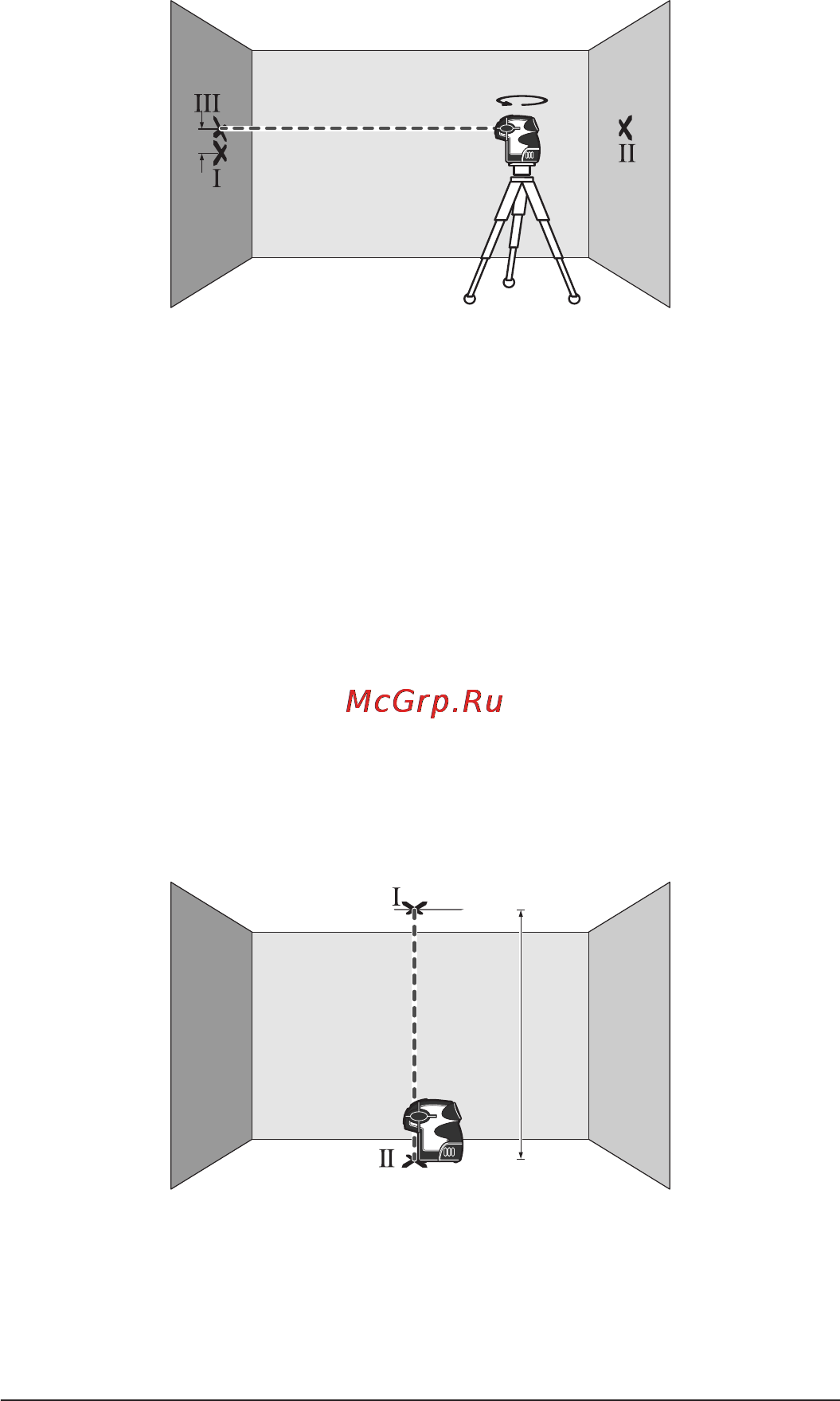

– Gire 180° el aparato de medición, sin modificar su altura. Espere a que se

haya nivelado, y marque el centro del rayo láser en la pared A (punto III).

Preste atención a que el punto III esté los más perpendicular posible por

encima o por debajo del punto I.

– La diferencia d entre ambos puntos I y III marcados sobre la pared A

corresponde a la desviación real en altura del aparato de medición en el eje

longitudinal.

En un tramo de medición de 2 x 20 m = 40 m, la desviación máxima admisible

es de:

MP3: 40mx

± 0,2 mm/m = ± 8mm.

XP5: 40mx

± 0,2 mm/m = ± 8mm.

Por lo tanto, la diferencia d entre los puntos I y III podrá ser como máximo de

8 mm en el MP3, y de 8 mm en el XP5.

Comprobación de la precisión de nivelación vertical

Para la comprobación se requiere un tramo libre sobre un firme consistente con

una altura de aprox. 5 m entre el suelo y el techo.

– Trazar una línea recta en el techo.

– Posicione el aparato de medición de manera que el rayo de plomada supe-

rior coincida con la línea trazada en el techo. Deje que el aparato de medi-

ción se nivele. Marque el centro del punto láser superior sobre la línea del

techo (punto I). Además, marque el centro del punto láser inferior sobre el

suelo (punto II).

180˚

5 m
