Português | 612 610 A15 119 • 22.10.09
Controlar a exactidão de nivelamento horizontal do eixo transversal
(XP5)
Para o controlo é necessário uma distância de medição livre de 20 m sobre
uma superfície firme na frente de uma parede.
– Montar o instrumento de medição próximo a uma distância de 20 m da
parede, sobre o suporte, ou um tripé ou colocá-lo sobre uma superfície
firme e plana. Ligar o instrumento de medição.

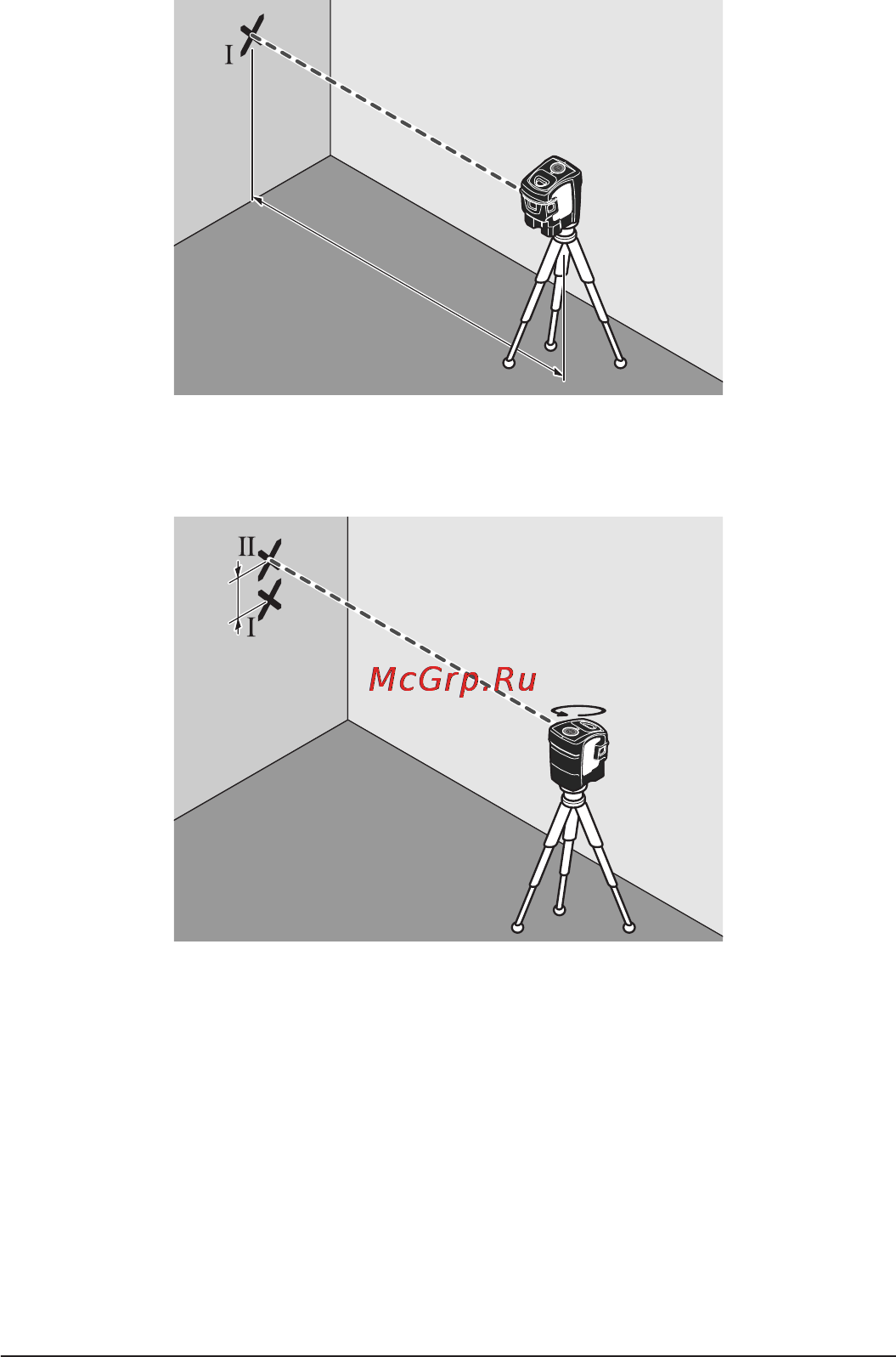

– Apontar um dos dois raios laser laterais, que percorrem ao longo do eixo
transversal do instrumento de medição, para a parede. Deixar o instrumento
de medição se nivelar. Marcar o centro do ponto de laser na parede (ponto I).
– Girar o instrumento de medição aprox. 180°, sem modificar a altura. Aguar-
dar o fim do nivelamento e marcar o centro do ponto do outro raio laser late-
ral na parede (ponto II). Observe que o ponto II esteja o mais vertical
possível acima ou abaixo do ponto I.
– A diferença d entre os dois pontos marcados I e III sobre a parede, é a
divergência real da altura do instrumento de medição ao longo do eixo
transversal.
Numa distância de 2 x 20 m = 40 m a máxima divergência admissível deverá
ser de:
40 m x
± 0,2 mm/m = ± 8mm.
A diferença d entre os pontos I e II só deve ser de no máximo 8 mm.
20 m
d
180˚
OBJ_BUCH-1022-002.book Page 61 Thursday, October 22, 2009 4:22 PM
