62 | Português 2 610 A15 119 • 22.10.09

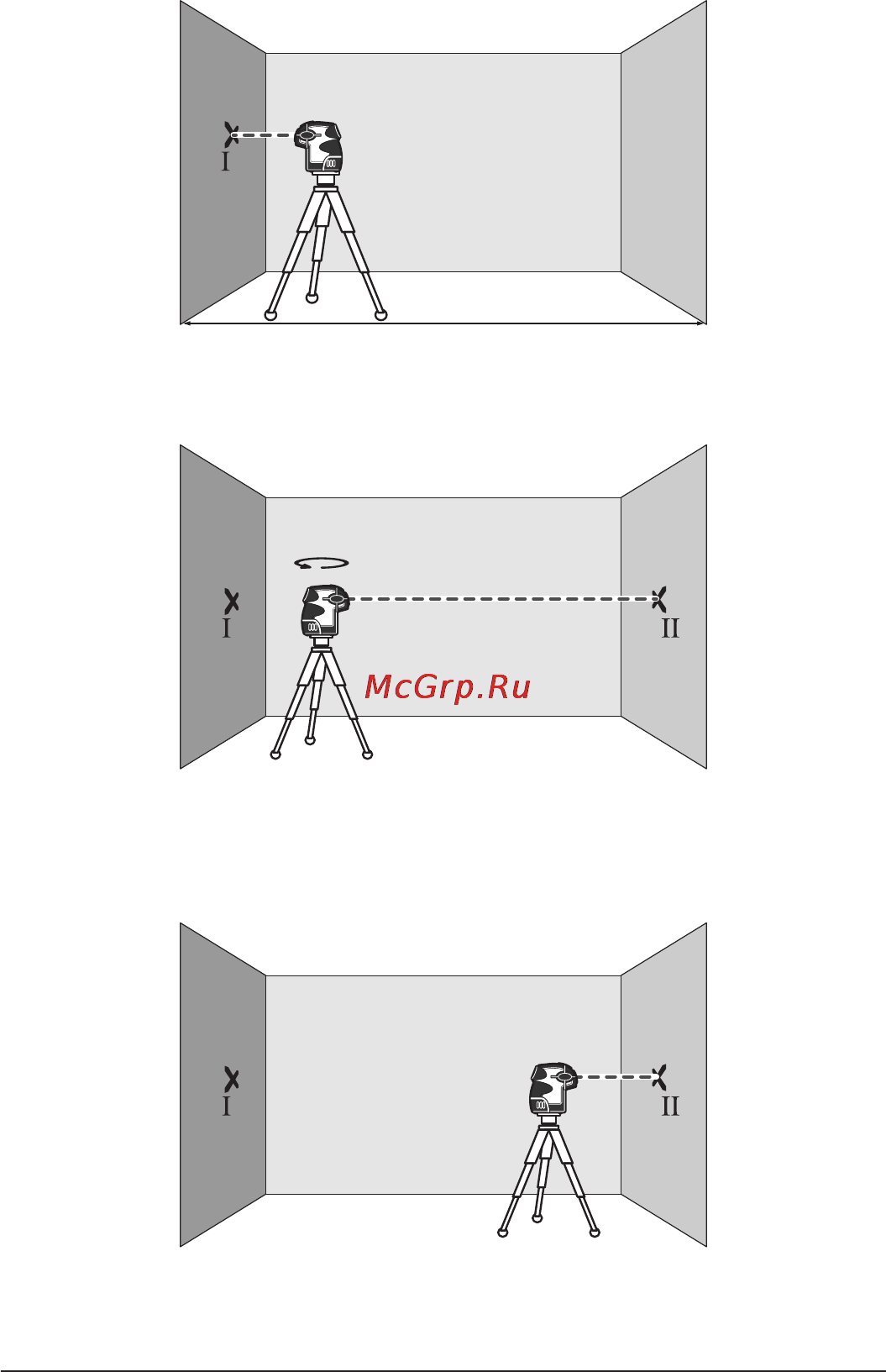

Controlar a exactidão de nivelamento horizontal do eixo longitudinal
Para o controlo é necessária uma distância de 20 m, livre de obstáculos, sobre
solo firme entre duas paredes A e B.
– Montar o instrumento de medição próximo à parede A, sobre o suporte, um
tripé ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento
de medição.
– Apontar o raio laser horizontal, que percorre paralelamente ao eixo longitudi-
nal do instrumento de medição, para a parede A próxima. Deixar o instrumento
de medição se nivelar. Marcar o centro do ponto de laser na parede (ponto I).
– Girar o instrumento de medição por 180°, aguardar o fim do nivelamento e
marcar o centro do ponto do raio laser na parede oposta B (ponto II).
– Posicionar o instrumento de medição
– sem girar – perto da parede B, ligá-
lo e aguardar o nivelamento.
– Alinhar o instrumento de medição na altura (com o tripé ou se necessário,
colocando algo por baixo), de modo que o centro do ponto do raio laser
atinja exactamente o ponto marcado anteriormente II na parede B.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 62 Thursday, October 22, 2009 4:22 PM
