Controllo della precisione di livellamento orizzontale dell’asse tra-

sversale (XP5)

Per il controllo è necessario un tratto libero di misura di 20 m su base fissa

davanti ad una parete.

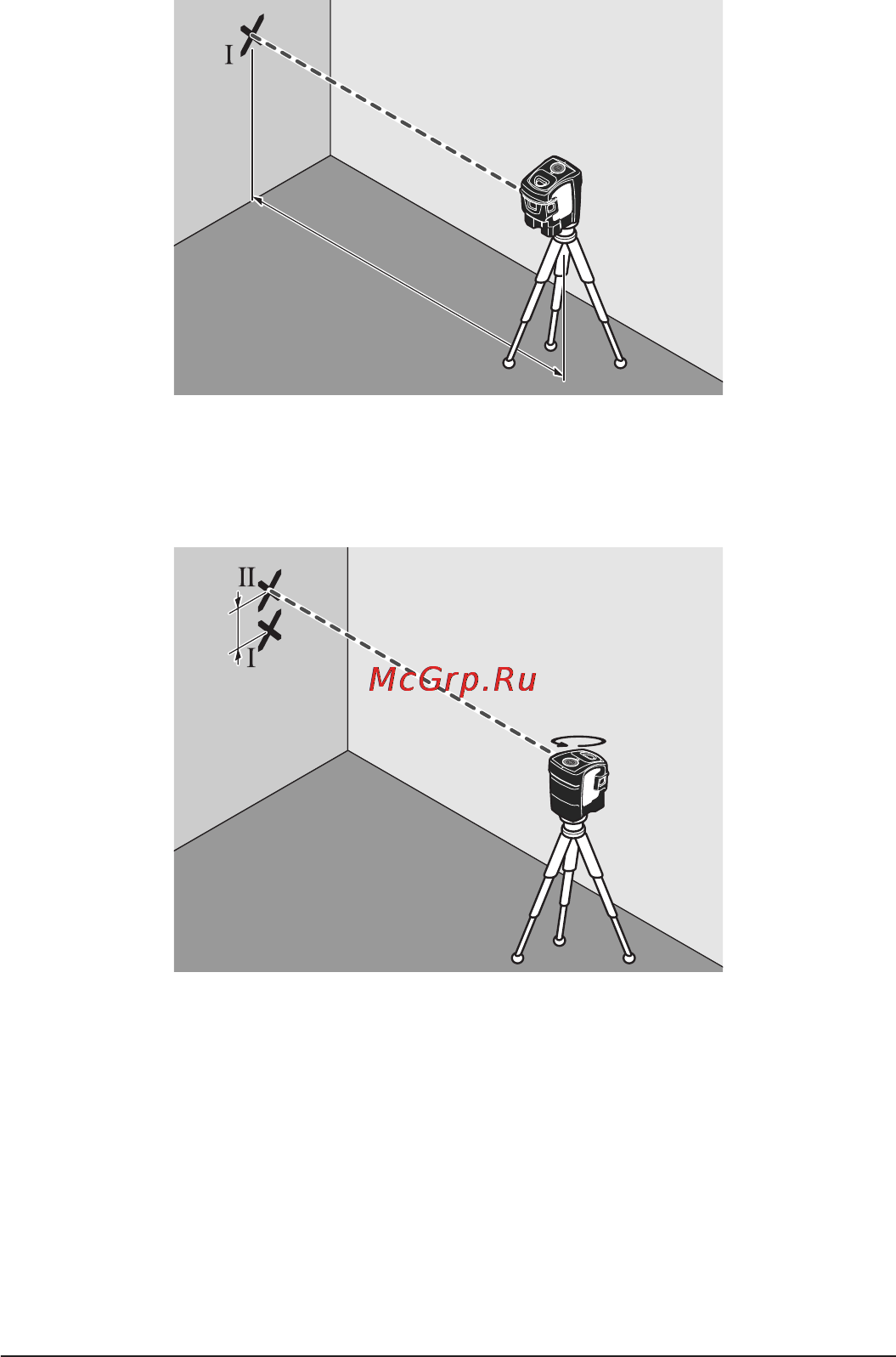

– Montare lo strumento di misura a 20 m di distanza dalla parete sul supporto

o su un treppiede, oppure posizionarlo su una base stabile e piana. Accen-

dere lo strumento di misura.

– Dirigere uno dei due raggi laser laterali, che passano lungo l’asse trasver-

sale dello strumento di misura, sulla parete. Far effettuare l’operazione di

livellamento dello strumento di misura. Marcare il centro del punto laser sulla

parete (Punto I).

– Ruotare lo strumento di misura di ca. 180°, senza modificarne l’altezza. Fare

effettuare l’operazione di livellamento e marcare il centro del punto dell’altro

raggio laser laterale sulla parete (Punto II). Prestare attenzione affinché il

punto II si trovi possibilmente verticale sopra oppure sotto il punto I.

– La differenza d di entrambi i punti marcati I e II sulla parete indica la devia-

zione dell’altezza effettiva dello strumento di misura lungo l’asse trasversale.

Sul tratto di misura di 2 x 20 m = 40 m la deviazione ammessa può essere al

massimo:

40 m x

± 0,2 mm/m = ± 8mm.

La differenza d tra i punti I e II può essere pertanto al massimo di 8 mm.

20 m

180˚
