74 | Italiano 2 610 A15 119 • 22.10.09

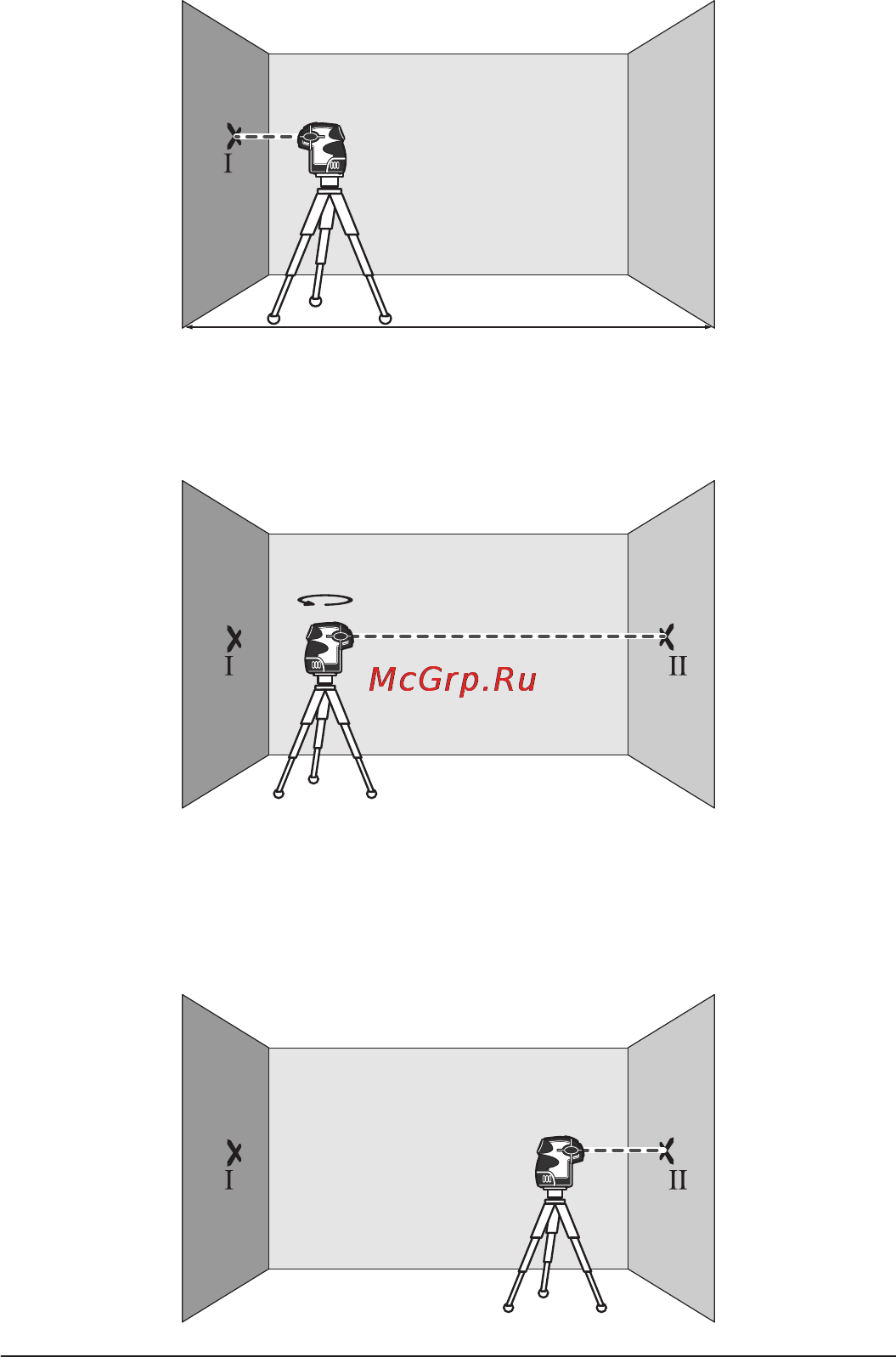

Controllo della precisione di livellamento orizzontale dell’asse longi-
tudinale
Per il controllo è necessario un tratto libero di misura di 20 m su base fissa tra
due pareti A e B.
– Montare lo strumento di misura vicino alla parete A sul supporto o su un
treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo
strumento di misura.
– Dirigere il raggio laser orizzontale, che passa parallelamente rispetto
all’asse longitudinale dello strumento di misura, sulla parete A vicina. Far
effettuare l’operazione di livellamento dello strumento di misura. Marcare il
centro del punto laser sulla parete (Punto I).
– Ruotare lo strumento di misura di 180°, far eseguire l’operazione di livella-
mento e marcare il centro del punto del raggio laser alla contrapposta
parete B (Punto II).
– Installare lo strumento di misura
– senza girarlo – vicino alla parete B,
accenderlo e lasciare che esegua l’operazione di livellamento.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 74 Thursday, October 22, 2009 4:22 PM
