20
Das Erdungskabels gelb/grün darf nicht vom Schalter unterbrochen werden.
Bevor man das Gerät vom Stromnetz abtrennt muss kontrolliert werden:
- dass die Versorgungsspannung der auf dem Schild der technischen Merkmale entspricht
- dass der Erdungsschalter korrekt funktioniert;
- dass die Stromversorgungsanlage über einen gemäß der geltenden Normen funktionstüch-
tigen Erdungsanschluss verfügt;
- dass die verwendeten Stecker oder allpoligen Schalterleicht mit dem installierten Gerät
erreicht werden können.
Der Hersteller übernimmt keinerlei Haftung, wenn die Sicherheitsnormen nicht beachtet
werden.
E

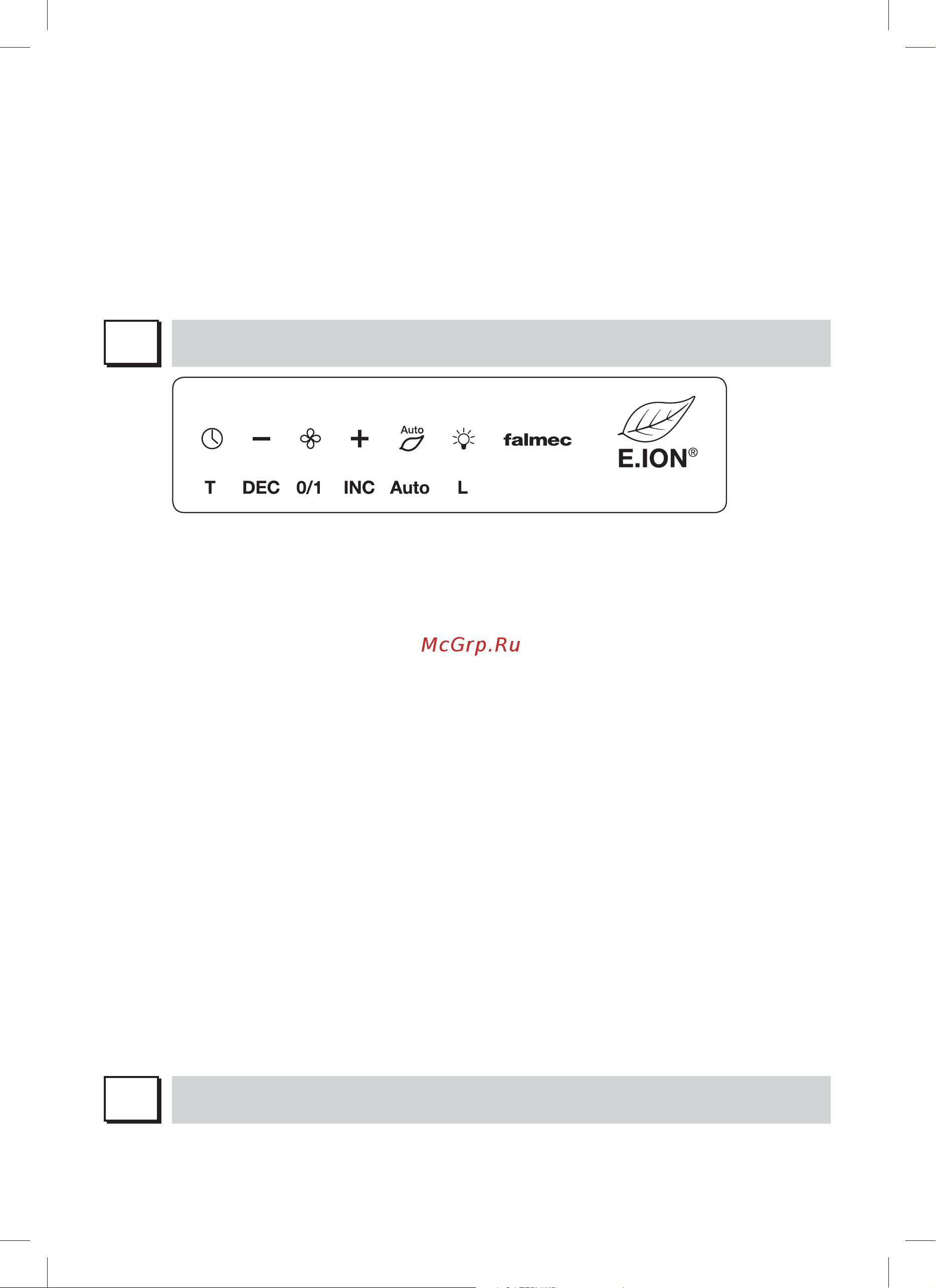

FUNKTIONSWEISE ELEKTRONIK
T: Taste Timer: bei eingeschalteter Abzugshaube aktiviert die Betätigung der Taste
das zeitgesteuerte Ausschalten nach 15‘. Die Abzugshaube und das Licht werden abge-
schaltet. Die Aktivierung dieser Funktion wird durch das Blinken der roten Led angezeigt.
Falls die Funktion Timer aktiviert ist, wird sie durch eine weitere Betätigung ausgeschaltet.
Die Funktion wird auch durch Betätigung der Taste 0/1 deaktiviert, falls sich die Abzugshau-
be abschaltet. Die Taste leuchtet permanent, wenn die Abzugshaube ausgeschaltet ist, um
die Reinigung der Aluminiumfilter nach 30 Betriebsstunden zu melden. Durch einen langen
anhaltenden Druck wird der Reset ausgeführt.
DEC: Falls der Automatikbetrieb aktiv ist, wird er deaktiviert. Wenn die Abzugs-
haube in Betrieb ist, wird die Geschwindigkeit vermindert.
0/1: Falls der Automatikbetrieb aktiv ist, wird er deaktiviert. Ist die Abzugshaube ausgeschal-
tet, wird sie bei der ersten Geschwindigkeit aktiviert. Wenn die Abzugshaube in Betrieb ist,
wird sie ausgeschaltet.
INC: Falls der Automatikbetrieb aktiv ist, wird er deaktiviert. Wenn die Abzugshaube in Be-
trieb ist, erhöht ein Druck auf die Taste die Geschwindigkeit bis zur Höchstgeschwindigkeit,
im Falle von Abzugshauben mit 4 Geschwindigkeiten.
Die Höchstgeschwindigkeit dauert 14 Minuten, danach nimmt die Abzugshaube wieder die
3. Geschwindigkeitsstufe ein. Die Höchstgeschwindigkeit wird durch das Blinken der Led
INC angezeigt. Hinweis: in der Abzugshaube mit 2 Motoren (Beispiel Spring und Libera)
sind 3 Geschwindigkeitsstufen aktiv und die Höchstgeschwindigkeit ist nicht zeitgesteuert.
Auto: Bei ausgeschalteter Abzugshaube wird die Modalität Auto aus-/eingeschaltet; ist sie
aktiviert, leuchtet die Led Auto.
Wenn in dieser Modalität die Qualität der Luft gut ist (Blatt vollständig grün) sind die Ab-
zugshaube und auch der Ionisator ausgeschaltet. Wenn dagegen die Luftqualität schlecht
ist, Blatt teilweise oder ganz gelb, wird die Abzugshaube bei der ersten Geschwindigkeit
aktiviert und die Led DEC leuchtet solange auf, bis das Blatt wieder vollständig grün wird.
L: Ein kurzer Druck schaltet das Licht ein/aus.
F
ANLEITUNGEN FÜR AUSBAU UND ERSATZ
1. METALLFILTER
Zum Herausziehen der Metallfilter entfernt man die untere Platte, die mit Magneten am
