ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
47
Водоразделительный топливный фильтр удаляет из топлива влагу и посторонние частицы. Если фильтр
заполнится водой, воду можно удалить. Если фильтр забьется посторонними частицами, его надо
заменить и установить новый фильтр.
28434
1. Снимите и замените фильтр в следующем порядке:
a. Повернуть ключ зажигания в положение «OFF» (выкл.).
b. Отсоедините провод, расположенный в нижней части фильтра.

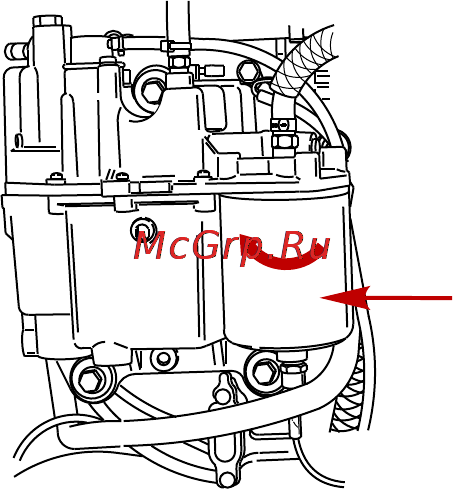

c. Снимите фильтр, поворачивая его по часовой стрелке. Переверните фильтр и слейте воду в
пригодный для этого контейнер.
d. Смажьте маслом уплотнительное кольцо фильтра. Навинтите фильтр и надежно затяните его
рукой. Подсоедините провод к фильтру.
ВАЖНАЯ ИНФОРМАЦИЯ: Сжимая грушу заправочного насоса до тех пор, пока она не станет твердой,
выдавите топливо в фильтр и визуально проверьте, нет ли течи топлива из фильтра.
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («a» - номер детали 10-849838) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«c» & «d» - номер детали 11-826709113). Эти стопорные гайки никогда нельзя заменять обычными (не
стопорными) гайками, потому что они ослабнут от вибрации и слетят, позволяя стержню тяги
отсоединиться.
