УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
71

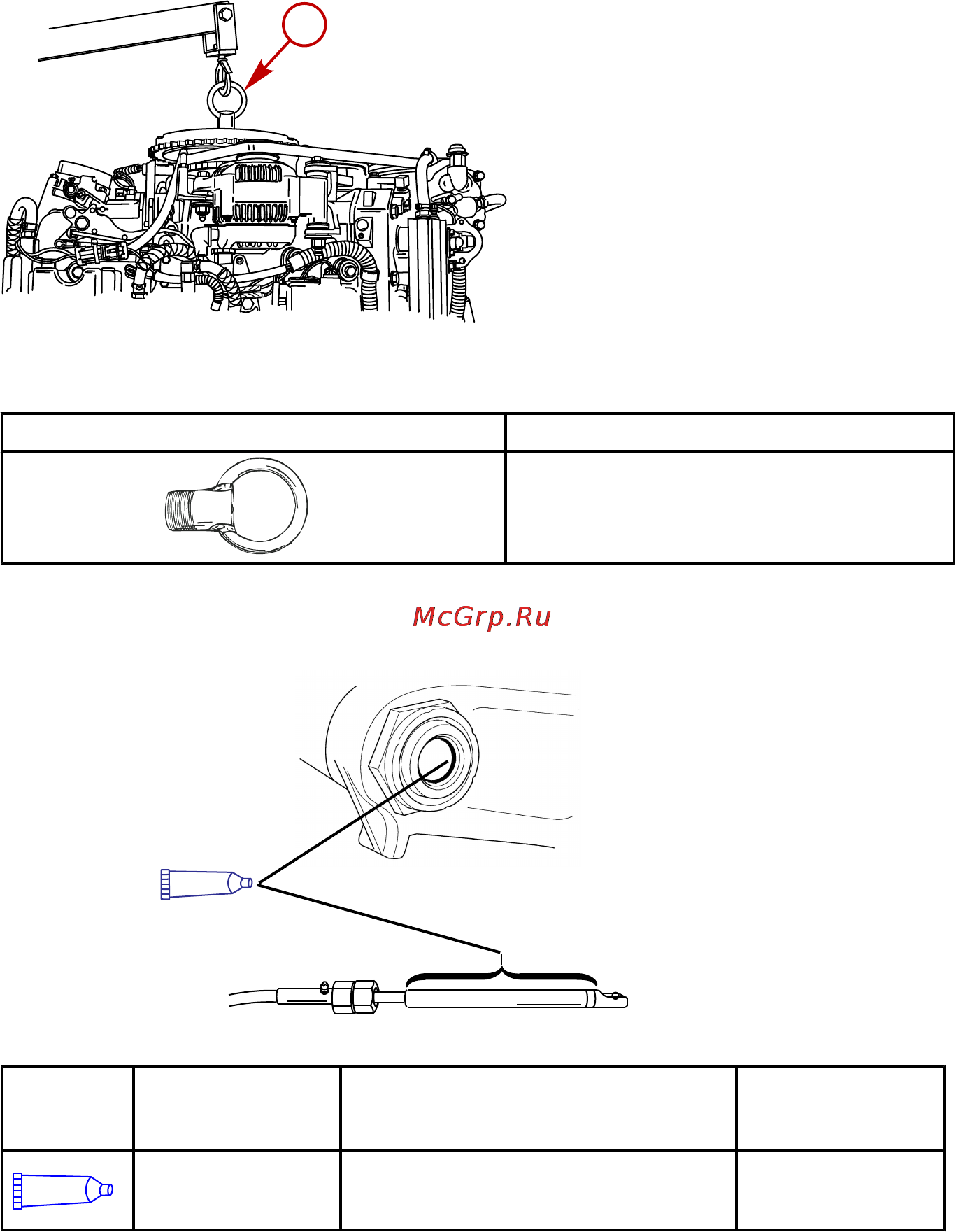

2. Завинтите подъемную петлю в маховик по меньшей мере на пять оборотов.
a - Подъемная петля
3. Соедините подъемный механизм с подъемной петлей.
4. Поднимите подвесной двигатель и поместите его на транец катера.
Подъемная петля 91-90455--1
2756
Завинчивается в маховик для снятия блока
силовой головки с корпуса карданного вала или
для поднятия всего двигателя с целью
демонтажа или установки.
Трос рулевого механизма - трос, проложенный по правому борту
1. Смажьте уплотнительное кольцо и весь конец троса.
3724
95
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C морского
назначения
Уплотнительное кольцо и весь конец
троса.
92-802859Q 1
a
28495
