УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
85
a. Переведите дистанционный рычаг управления в положение задней передачи и максимальной
скорости. Убедитесь, что дистанционный рычаг управления/дроссельной заслонки касается
стопорного винта рычага управления/дроссельной заслонки.
b. Медленно верните рычаг в нейтральное положение.

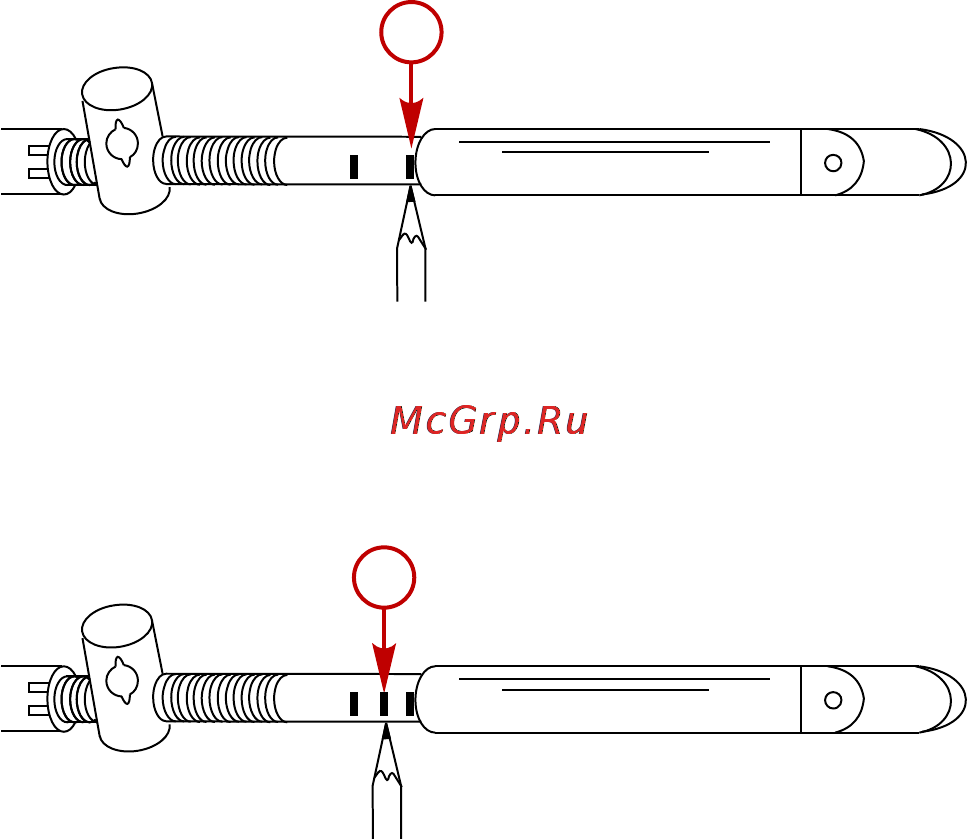

c. Сделайте отметку на тросе переключения передач напротив направляющей конца троса.
a - Отметка положения задней передачи
3. Отметьте центр на тросе переключения передач посередине между отметками переднего и
заднего положения.
a - Отметка центра
4. При соединении кабеля с двигателем выровняйте направляющую конца троса по этой отметке
центра.
5. Установите дистанционное контрольное устройство и подвесной двигатель в положение
нейтральной передачи.
6. Сдвигайте фиксатор троса переключения передач вперед, пока не почувствуете сопротивление,
затем смещайте анкер троса по направлению назад, пока не почувствуете сопротивление.
4356
a
4361
a
